Detectalia V75 Bedienungsanleitung
Verwandte Anleitungen für Detectalia V75
Inhaltszusammenfassung für Detectalia V75

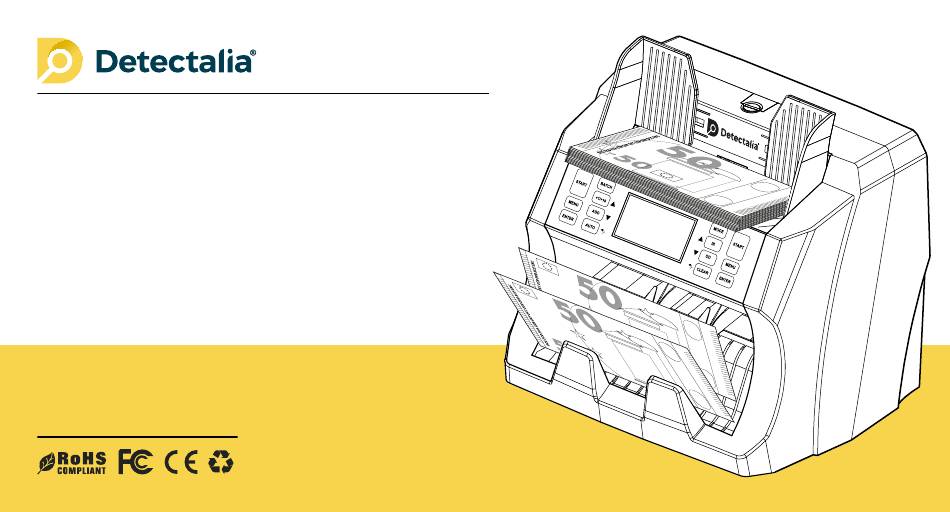

- Seite 1 Banknote Detector V75 User manual Manual de usuario Manuale di istruzioni Bedienungsanleitung Manuel d’utilisation...
- Seite 3 Language Idioma Linguaggio Sprache Langue English Español Italiano Deutsch Français...
- Seite 58 Vorwort Vielen Dank für Ihre Unterstützung und Ihre Wahl unserer Produkte! Um das Gerät optimal nutzen zu können, lesen Sie bitte dieses Handbuch sorgfältig durch, bevor Sie es benutzen. Bitte verwenden Sie unsere Produkte aus Gründen der Produktsicherheit korrekt. Unser Unternehmen wird das Produkt weiterhin verbessern und optimieren, so dass das tatsächliche Produkt leicht von diesem Handbuch abweichen kann.
- Seite 59 Banknotenzähler Detectalia V75 INHALT 1. Anweisungen zur sicheren Verwendung 2. Einführung der Hauptteile 3. Spezifikationen 4. Einführung des Panels 5. Einführung der Hauptanzeige 6. Betrieb 7. Einstellung der Erkennungsfunktion 8. Fehlercode und Lösung 9. Fehlercode und Lösung 10. Vorsichtsmaßnahmen bei der Handhabung der Maschine 11.
-
Seite 61: Anweisungen Zur Sicheren Verwendung
1. Anweisungen zur sicheren Verwendung Um Schäden am Gerät und Verletzungen von Personen zu vermeiden, lesen Sie bitte vor dem ersten Gebrauch alle Warn- und Vorsichtshinweise sorgfältig durch. 1. Es ist Laien strengstens untersagt, die Maschine zu demontieren. 2. Halten Sie das Gerät von elektrischer Hitze, flüchtigen Gasen, entflammbaren Materialien usw. fern. 3. -
Seite 62: Einführung Der Hauptteile
2. Einführung der Hauptteile Vorderseite Rückseite Zuführrad Stellschraube Sortierrad für Banknoten Widerstands-Rad Trichter-Führung Ticket-Transport-Rad Sensor starten Gremium LCD-Bildschirm Ticket-Aufnahmerad Transport-Plattform Externe Anzeige Banknoten-Empfangssensor... -
Seite 63: Spezifikationen
3. Spezifikationen 100-240V~/50-60Hz/600mA Spannung/Frequenz 60W(Max) Energieverbrauch 4 cifre Zählbereich 900 banknoten/min Zählgeschwindigkeit 1-999 banknoten Batch-Bereich Größe der auszuhängenden Notizen MIN: 50*90 mm / MAX: 100*190 mm 0.075~0.15mm Dicke der Banknoten 300 banknoten Fassungsvermögen des Trichters 200 banknoten Kapazität der Stapelung 4.02 kg Nettogewicht Größe der Maschine... -
Seite 64: Einführung Des Panels
4. Einführung des Panels START: Drücken Sie im manuellen Zählmodus auf , um mit dem Zählen zu beginnen. MENU: Drücken Sie auf , um die MENÜ-Oberfläche aufzurufen. ENTER: Wenn Sie in der MENÜ-Oberfläche diese Taste drücken, wird die Änderung gespeichert und Sie kehren zur vorherigen Oberfläche zurück. -
Seite 65: Einführung Der Hauptanzeige
5. Einführung der Hauptanzeige UV-Funktionsmodus MG-Funktionsmodus IR-Funktionsmodus DD-Funktionsmodus Nummer der letzten Zählung Aktuelle Zählnummer MNL-Modus (manuell) AUTO-Modus (Automatisch) Los-Nummer Fonction de lot Funktion ADD... -
Seite 66: Betrieb
6. Betrieb 6.1 Ein-/Ausschalten : Drücken Sie den Schalter, um das Gerät ein-/auszuschalten. Hinweis: Wenn das Gerät eingeschaltet wird, beginnt das Gerät mit der Selbstprüfung und alle Funktionswörter auf dem LCD-Display leuchten auf. Wenn es ein Problem mit den Sensoren gibt, wird der Fehlercode auf dem Bildschirm angezeigt (weitere Einzelheiten finden Sie unter Punkt 7: Fehlercode und Auflösung). -
Seite 67: Mg-Erkennung
7.1 UV- Erkennung • Drücken Sie MODE, um die Aktivierung der UV-Funktion zu wählen. Wenn das Display “UV” anzeigt, bedeutet das, dass die UV-Funktion aktiviert ist; andernfalls ist die UV-Funktion deaktiviert. • Prüfen Sie die Banknote mit dem UV-Merkmal. • Wenn das Gerät während des Zählens eine verdächtige Banknote erkennt, stoppt es die Zählung und piept, während auf dem Display die Meldung erscheint. -
Seite 68: Dd-Erkennung
7. Einstellung der Erkennungsfunktion 7.4 DD-Erkennung • Drücken Sie DD, um die DD-Funktion zu aktivieren. Wenn das Display “DD” anzeigt, bedeutet dies, dass die DD-Funktion aktiviert ist; andernfalls ist die DD-Funktion deaktiviert. • Prüfen Sie die Banknote mit dem Merkmal DD (Größe). •... - Seite 69 7. Einstellung der Erkennungsfunktion 7.7 Einstellung der Maschinenempfindlichkeitsparameter • Drücken Sie MENU, um das Setup-Menü zu öffnen, und drücken Sie dann erneut IR oder HD, um die Einstellung zu ändern. • Drücken Sie +1/+10, um die Empfindlichkeitseinstellung zu erhöhen oder ADD, um sie zu verringern, und drücken Sie ENTER, um die Änderung zu speichern und zur vorherigen Schnittstelle zurückzukehren.
- Seite 70 7. Einstellung der Maschinenempfindlichkeitsparameter 7.7 Einstellung der Maschinenempfindlichkeitsparameter 8. P10/H-*** Beachten Sie die Parameter der Lochfüllfunktion: H-OFF ist ausgeschaltet, H--ON ist eingeschaltet; die Voreinstellung ist H--ON (eingeschaltet) (ref. Foto 6-11~12). 9. P11/***** Einstellen der Geschwindigkeit: 1000, 1200, 1500, der Standardwert ist 1000 (ref. Foto 6-13~15). 10.
-
Seite 71: Fehlercode Und Lösung
8. Fehlercode und Lösung Fehlercode Grund Lösung 1. Schlechter Kontakt der Emitterröhre, Wiederanschluss. 4. Schaltungsanschluss prüfen. Problem mit dem Fehler des linken. 2. Schlechter Kontakt des Empfängerrohrs, Wiederanschluss. 5. Ersetzen der Hauptplatine. Zählsensors oder der entsprechenden Schaltung. 3. Den rechten Zählsensor ersetzen. 1. -
Seite 72: Fehlercode Und Lösung
9. Fehlercode und Lösung Fehlercode Grund Lösung Verdächtige Banknoten durch UV-Detektion überprüft. Entfernen Sie die verdächtige Notiz, und drücken Sie “ENTER”, um fortzufahren. UV-Detektionsproblem. Senken Sie die UV-Empfindlichkeitsstufe. Verdächtige Notizen durch MG-Erkennung überprüft. Entfernen Sie die verdächtige Notiz und drücken Sie “ENTER”, um fortzufahren. MG-Erkennungsproblem. -
Seite 73: Vorsichtsmaßnahmen Bei Der Handhabung Der Maschine
10. Vorsichtsmaßnahmen bei der Handhabung der Maschine Haftungsausschluss Beim Einrichten der Tickets • Es ist verboten, mit anderen Dingen vermischte Notizen, nasse Notizen, beschädigte Notizen usw. zu verwenden. • Bitte achten Sie beim Zählen auf Ihre Finger, Haare, Kleidung und andere Gegenstände in der Maschine. -
Seite 74: Wartung
12. Wartung • Der Zählsensor und der Einzugssensor sind Teil der optischen Ausrüstung. Wenn der Sensor mit Staub und Schmutz bedeckt ist, verursacht er eine Fehlfunktion, wenn die Maschine in Betrieb ist. • Der Benutzer muss das Gerät nach der Benutzung reinigen. 13. - Seite 94 Thank you Gracias Grazie Danke Mercy...
