BGS technic 3201 Bedienungsanleitung

Druckluft-reifenfuller

Vorschau ausblenden Andere Handbücher für 3201:

Verfügbare Sprachen

Diese Anleitung herunterladen

Art. 3201

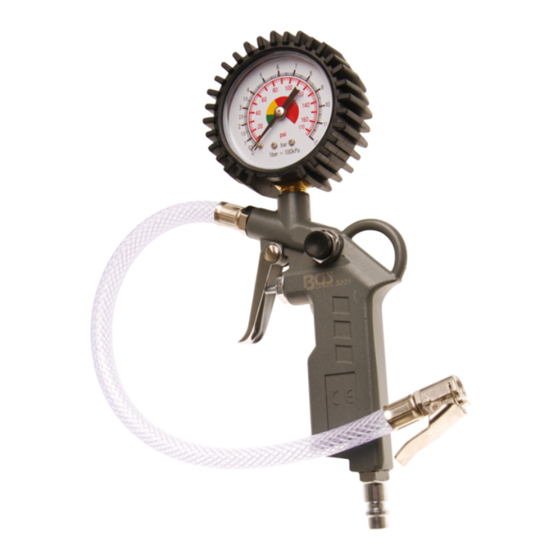

Druckluft-Reifenfüller

Technische Daten

- aus ALU-Druckguss

- mit flexiblem 350 mm Schlauch

- 270° Messuhr

- Arbeitsdruck: max. 8 Bar (115 psi)

Sicherheitshinweis

Vor Inbetriebnahme Gebrauchsanleitung aufmerksam

lesen.

Nur Schläuche und Verbindungskupplungen

verwenden, die für Druckluft geeignet sind.

Gehörschutz, Augenschutz und Atemschutz sind

obligatorisch vorgeschrieben.

Anwendung

Seitlichen Hebel am Füllventil-Anschluss

(1), wie auf den Abbildungen zu sehen,

betätigen und auf das Reifenventil drücken

(2).

Zum Befüllen den Abzug am Reifenfüller in Richtung Griff ziehen.

Beim Befüllen den Abzug zwischenzeitlich loslassen, so wird der

aktuelle Luftdruck angezeigt.

Zu hoher Reifenluftdruck kann durch betätigen, des seitlich am Griff

angebrachten Ablassventils, abgesenkt werden. Auch hier muss für

die Kontrolle des Luftdrucks das Ablassen unterbrochen werden.

Seite 1 Art. 3201 Druckluft-Reifenfüller Technische Daten - aus ALU-Druckguss - mit flexiblem 350 mm Schlauch - 270° Messuhr - Arbeitsdruck: max. 8 Bar (115 psi) Sicherheitshinweis Vor Inbetriebnahme Gebrauchsanleitung aufmerksam lesen. Nur Schläuche und Verbindungskupplungen verwenden, die für Druckluft geeignet sind.
Seite 2 Art. 3201 Pistol-Grip Air Inflator Technical data - aluminium die cast - with flexible 350 mm hose - 270° pressure gauge - working pressure: max. 115 psi (8 bar) Safety Caution Read first owner's manual carefully. Use only hoses and connectors couplers that are suitable for compressed air.
Seite 3 Réf. 3201 Poignée manomètre complète pour compresseur à air Caractéristiques techniques - en aluminium moulé sous pression - avec tuyau flexible de 350 mm - 270° manomètre - pression de travail : max. 8 bar (115 psi) Remarques concernant la sécurité...
Seite 4 Wir erklären in alleiniger Verantwortung, dass die Bauart des Produktes: We declare that the following designated product: Nous déclarons sous propre responsabilité que ce produit: Declaramos bajo nuestra sola responsabilidad que este producto: Druckluft-Reifenfüller ( BGS Art. 3201 ) Air Inflating Gun Pistolet de gonflage Pistola de inflado folgenden einschlägigen Bestimmungen entspricht:...
