Basisstation KEY-RKBS
Installationsanleitung
Die KEY-RKBS ist eine Funkbasisstation für das Funk bedien-
teil KEY-RKPZ. Sie fungiert als Kommunikations brücke
zwischen Bedienteil und Steuereinheit. Mit jeder Basis-
station können bis zu zwei Bedienteile verwaltet werden.
Die Basisstation kommuniziert mit dem Bedienteil per
Funk und mit der Steuereinheit über eine standard mäßige
kabelgebundene RS485-Verbindung.
Installieren des Geräts
Hinweis: Weitere Informationen
hierzu finden Sie in der Installa-
tionsanleitung des KEY-RKPZ.
Hinweis: Trennen Sie die Steuer-
einheit vor der Installation
vollständig von allen Spannungs-
versorgungen, einschließlich der
Batterie.
Befestigungs-
löcher
Kabeleinführung

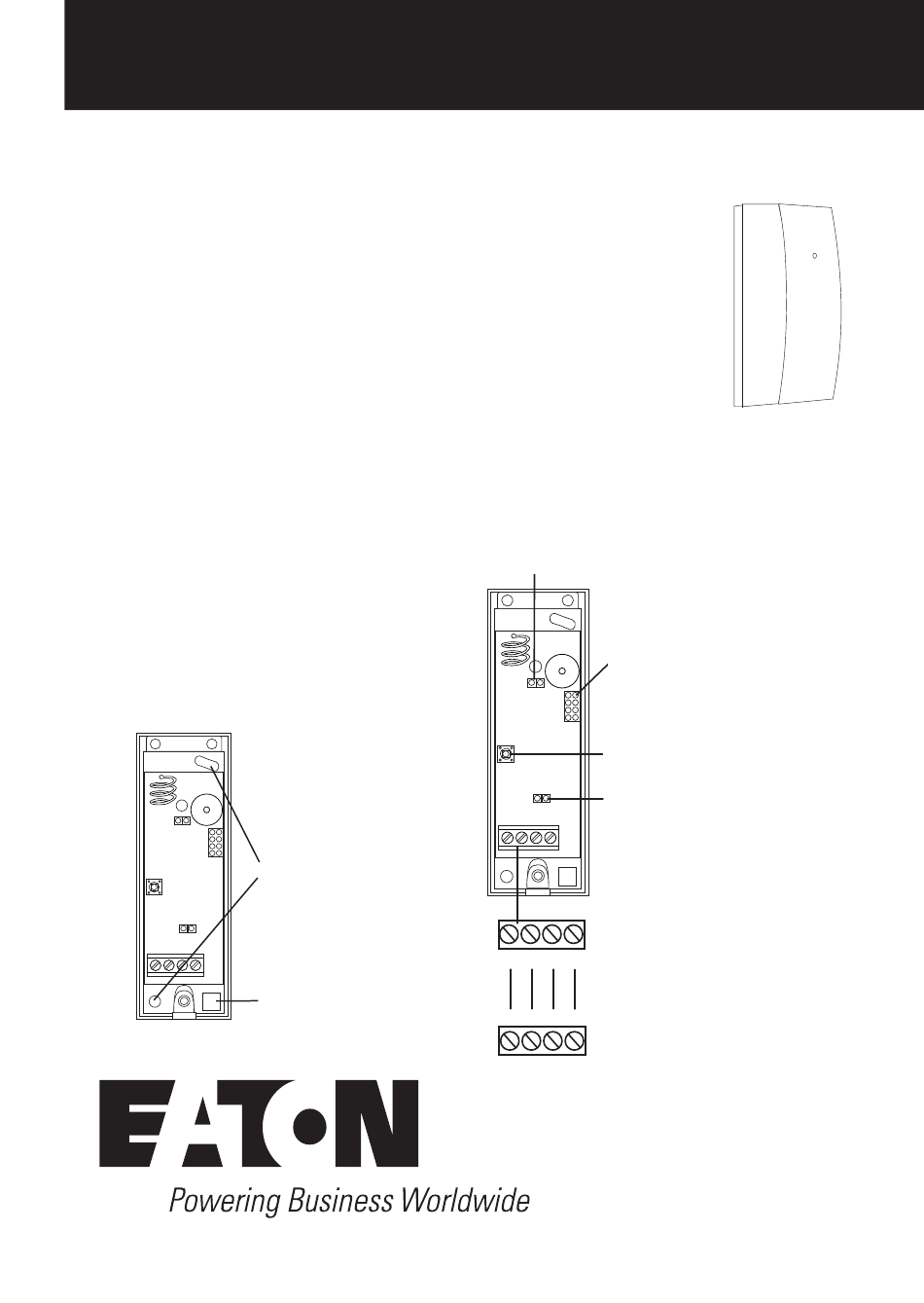

Abbildung 1. Rückplatte
Durch Entfernen der Brücke
wird die Kommunikations-LED
deaktiviert.
Funkfrequenz
auswählen. Für jede
Basisstation am
Standort eine andere
Position wählen.
Teach-Taste (siehe
KEY-RKPZ-Anleitung)
Abschlussbrücke am
RS485-Bus (siehe
Installationsanleitung
oder Technisches Hand-
buch der Steuereinheit)
0V
12V
A
B
Anschlüsse zur
Steuer einheit
0V
12V
A
B
Abbildung 2. Verdrahtung und
Steckbrücken
