SHOWTEC Dominator Anleitung
3 in 1 light wffect
Verwandte Anleitungen für SHOWTEC Dominator
Inhaltszusammenfassung für SHOWTEC Dominator

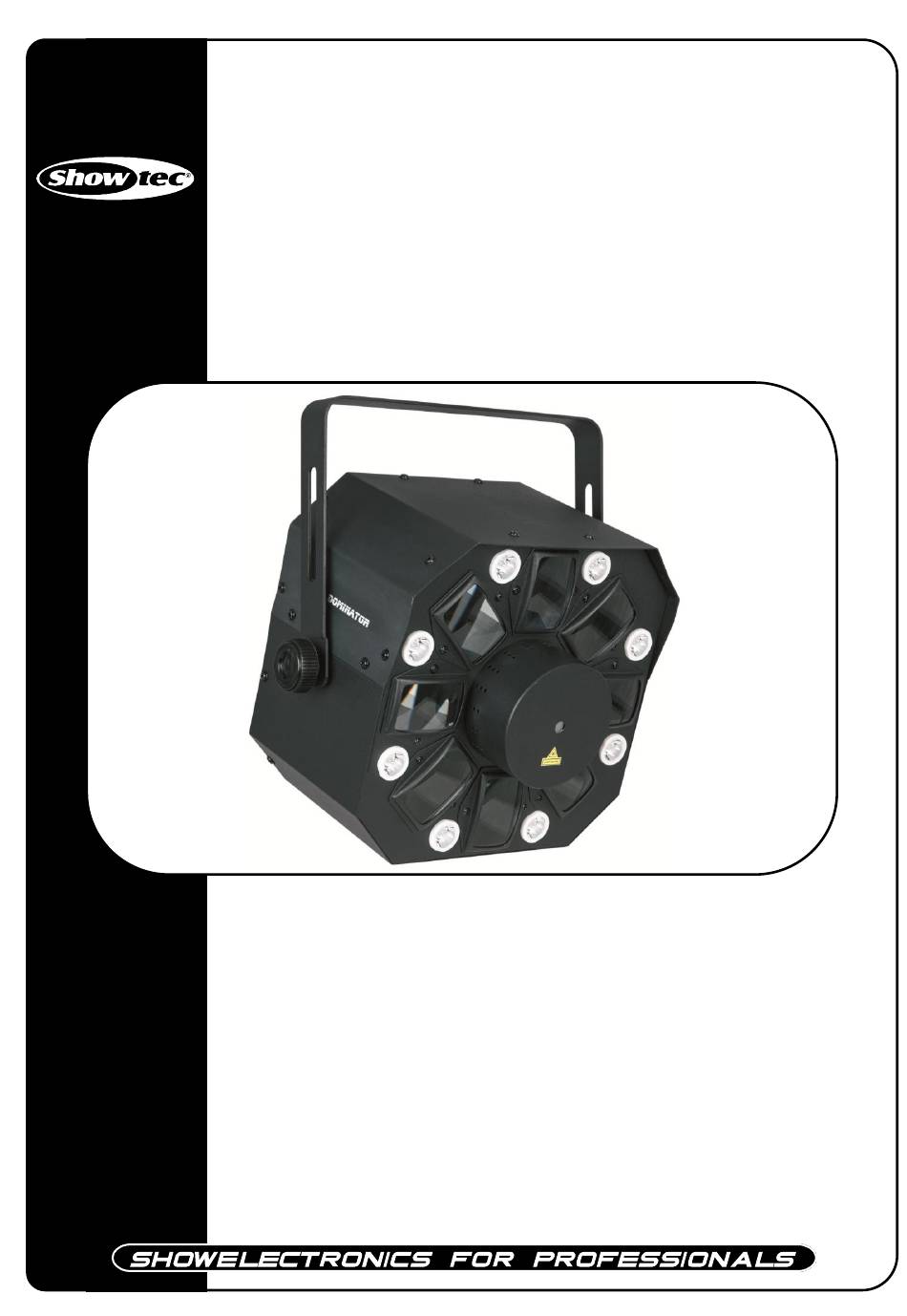

- Seite 1 Dominator 3-in-1 Light effect ORDERCODE 43153 Highlite International B.V. Vestastraat 2 6468 EX Kerkrade The Netherlands Phone: +31 45-5667700...
- Seite 2 Für weitere Informationen: iwant@showtec.info Showtec bietet einige der qualitativ hochwertigsten und preiswertesten Produkte auf dem Markt an. Wenn Sie Ihre Beleuchtungsausrüstung in Zukunft noch erweitern wollen, schauen Sie am besten wieder nach den hervorragenden Produkten von Showtec. Geben Sie sich nur mit dem Besten zufrieden - Showtec!
-
Seite 3: Inhaltsverzeichnis
Rückseite ..................................9 Installation ................................... 9 Setup und Betrieb ................................10 Warnung ..................................10 Steuerungsmodi ................................11 Ein Dominator (Auto-Modus) ..........................11 Ein Dominator (Musiktaktung) ..........................11 Mehrere Dominators (Master/Slave-Steuerung) ....................11 Mehrere Dominators (DMX-Steuerung) ......................12 Verbinden der Geräte ............................... 12 Datenverkabelung .............................. -
Seite 4: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: • Dominator mit IEC-Stromkabel, 1,75m • Fernsteuerstecker und 2 Schlüssel • Bedienungsanleitung ACHTUNG! AUGENSCHÄDEN! - Seite 5 ACHTUNG! Seien Sie vorsichtig beim Umgang mit diesem Gerät. Bei gefährlichen Netzspannungen könnten Sie beim Berühren der Kabel einen lebensgefährlichen elektrischen Schlag erhalten! Versichern Sie sich vor der ersten Inbetriebnahme, dass das Produkt keine Transportschäden erlitten hat. Falls es beschädigt ist, setzen Sie sich bitte mit dem Verkäufer in Verbindung und verwenden Sie es nicht. Um den einwandfreien Zustand und die sichere Handhabung zu gewährleisten, müssen die Sicherheitshinweise und Warnungen in dieser Anleitung unbedingt beachtet werden.
- Seite 6 Techniker, der mit den Angaben in dieser Anleitung vertraut ist, für die Show verantwortlich ist. Der Anwender ist verantwortlich für die korrekte Positionierung und den korrekten Betrieb des Showtec Dominators. Der Hersteller haftet nicht für Schäden, die durch Fehlgebrauch oder fehlerhafte Installation verursacht werden.
-
Seite 7: Sicherheit Für Ein Laserprodukt Der Klasse 3B
Laserstrahl und achten Sie darauf, dass Dritte nicht dem direkten Laserlicht ausgesetzt werden. Konformitätserklärung Dieser Dominator Laser erfüllt die FDA- und IEC-Standards für die Produkte mit seiner Klasse. Der Dominator ist ein Laserprodukt der Klasse IIIB. Informationen zur Konformität und Sicherheit im Umgang mit Lasern Der Dominator erfüllt die Norm IEC 60825-1 und die Standards der US-amerikanischen... -
Seite 8: Bestimmungsgemäßer Gebrauch
Lassen Sie die Installation immer von einem Vertragshändler vornehmen! Verfahrensweise: Falls der Dominator von der Decke oder hohen Balken herabgelassen werden soll, muss ein professionelles Traversensystem verwendet werden. Verwenden Sie eine Klemme, um den Dominator mithilfe der Halterung an einem Traversenrahmen zu befestigen. -
Seite 9: Rückgabe
Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. International Kabel Europa Kabel UK Kabel USA Stift BRAUN GELB/KUPFER PHASE BLAU SCHWARZ SILBER NULL GELB-GRÜN... -
Seite 10: Beschreibung Des Geräts

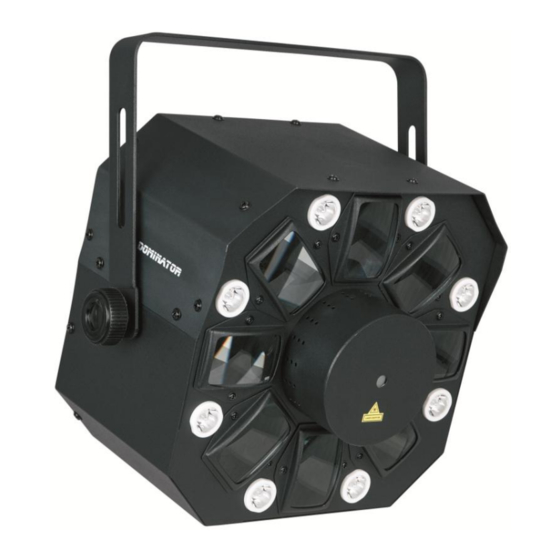

Beschreibung des Geräts Leistungsmerkmale Der Showtec Dominator ist ein 3-in-1-Effektstrahler mit 8 leistungsstarken weißen Blitz-LEDs, einem 200mW- RG-Lasermodul und einem RGBWA-LED-Lichteffekt mit einer Leistung von 3 Watt. • Alle 3 Effekte können separat im automatischen oder musikgetakteten Modus abgespielt werden. -
Seite 11: Übersicht
Übersicht Abb. 1 1) RGBWA-LED-Effekt, 3 Watt 2) 8 leistungsstarke weiße Stroboskop-LEDs 3) 200mW RG-Lasermodul Rückseite Abb. 2 9 10 11 12 4) Halterung mit Feststellschraube 9) Verriegelung (Ein/Aus) 5) LCD-Display + Menü-Tasten 10) IEC-Eingang + Sicherung 1A/250V 6) Audioempfindlichkeitsregler und Mikrofon 11) Fernbedienung 7) 3-poliger DMX-Ausgang 12) IEC-Ausgang... -
Seite 12: Setup Und Betrieb
Heben Sie sie unbedingt gemeinsam mit dem Dominator auf!!! Befolgen Sie unbedingt diese Sicherheitshinweise: - Der Verriegelungsstecker muss auf der Rückseite (11) des Dominator Lasers angebracht werden. - Die Schlüssel müssen in das Schloss (9) des Dominator Lasers gesteckt werden. -
Seite 13: Steuerungsmodi
1. Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 2. Der Dominator funktioniert selbstständig, wenn er an kein DMX-Kabel angeschlossen ist. Siehe Seite 15 für mehr Informationen über die optischen Effekte im Auto-Modus. -
Seite 14: Mehrere Dominators (Dmx-Steuerung)
Meter Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 2. Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). Verbinden Sie den Dominator mit einem 3-poligen XLR-Kabel. Verbinden Sie die Geräte so wie in (Abb. 4) gezeigt. Verwenden Sie ein DMX-Datenkabel, um die DMX-„OUT“-Buchse des ersten Geräts mit der „IN“-Buchse des zweiten Geräts zu verbinden. -
Seite 15: Bedienfeld
Nachdem Sie allen Dominators eine Adresse zugewiesen haben, können Sie sie nun mit Ihrem Lichtpult ansteuern. Hinweis: Beim Einschalten erkennt der Dominator automatisch, ob er DMX-512-Daten empfängt. Es könnte eines der folgenden Probleme vorliegen: • Das XLR-Kabel des Controllers ist nicht an den entsprechenden Eingang des Geräts angeschlossen. -
Seite 16: Menü-Übersicht
Menü-Übersicht Der Dominator 3-in-1 zeigt seine Versionsnummer nur beim Einschalten an. -
Seite 17: Hauptmenü-Optionen
Hauptmenü-Optionen 1. DMX-Kanäle 2. Auto-Programme 3. Musikgetaktete Programme 4. Slave Sie können eine Einstellung nur ändern, wenn das Display blinkt. Drücken Sie die MODE-Taste, wenn Sie einen bestimmten Wert nicht verändern können, um ihn dann einzustellen. 1. DMX-Modus In diesem Menü können Sie die DMX-Adresse zuweisen. 1) Drücken Sie die FUNC-Taste, bis das Display anzeigt. -
Seite 18: Musikgetaktete Programme
3. Musikgetaktete Programme 1) Drücken Sie die MODE-Taste, bis das Display anzeigt. 2) Verwenden Sie die Up/Down-Tasten, um durch das Menü zu scrollen. Laser + RGBWA + 8x weiße LEDs Laser + RGBWA Laser + 8x weiße LEDs RGBWA + 8x weiße LEDs RGBWA Laser 8x weiße LEDs... - Seite 19 Kanal 2 – Derbyfarben (CH1 muss zwischen 220 -255 eingestellt sein Blackout 10-14 15-19 Grün 20-24 Blau 25-29 Gelb 30-34 Weiß 35-39 Weiß + Rot 40-44 Rot + Grün 45-49 Grün + Blau 50-54 Blau + Gelb 55-59 Gelb + Weiß 60-164 Weiß...
- Seite 20 Kanal 6 – Laser (CH1 muss zwischen 220 -255 eingestellt sein Blackout 10-49 Roter Laser 50-89 Grüner Laser 90-129 Roter + grüner Laser blitzen separat nacheinander auf 130-169 Grüner Laser blitzt + Roter Laser ist kontinuierlich an 170-209 Roter Laser blitzt + Grüner Laser ist kontinuierlich an 210-255 Roter + Grüner Laser blitzen synchron Kanal 7 –...
-
Seite 21: Wartung
1. Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 2. Der Laser, die weißen LEDs, die Derby-LEDs. Geben Sie das Gerät an Ihren Showtec-Händler zurück. 3. Die Sicherung. Siehe Seite 19 für nähere Informationen zum Auswechseln der Sicherung. -
Seite 22: Keine Reaktion Auf Dmx-Signale
Keine Reaktion auf DMX-Signale Mögliche Lösung: Die Fehlerquellen könnten das DMX-Kabel oder die Anschlussteile, ein defekter Controller oder eine defekte DMX-Karte für die Lichteffekte sein. 1. Überprüfen Sie die DMX-Einstellung und die DMX-Polarität. Versichern Sie sich, dass die DMX-Adressen korrekt zugewiesen sind. 2. - Seite 23 Problem Mögliche Ursache(n) Lösung Das Gerät erhält keinen Strom. • Überprüfen Sie, ob das Gerät Ein oder mehrere eingeschaltet ist und dass die Kabel Geräte sind völlig angeschlossen sind. tot. Hauptsicherung durchgebrannt. • Ersetzen Sie die Sicherung. Die Geräte Der Controller ist nicht •...
-
Seite 24: Technische Daten
Technische Daten Modell: Showtec Dominator • Alle 3 Effekte können separat im automatischen oder musikgetakteten Modus abgespielt werden. • Der RG-Laser ist mit vielseitigen Gitter- und Bursteffekten ausgestattet • Mit Schlüsselverriegelung und Remote-Notausschalter • Das Stroboskop besteht aus 8 Sektionen mit unterschiedlichen vorprogrammierten Mustern.
