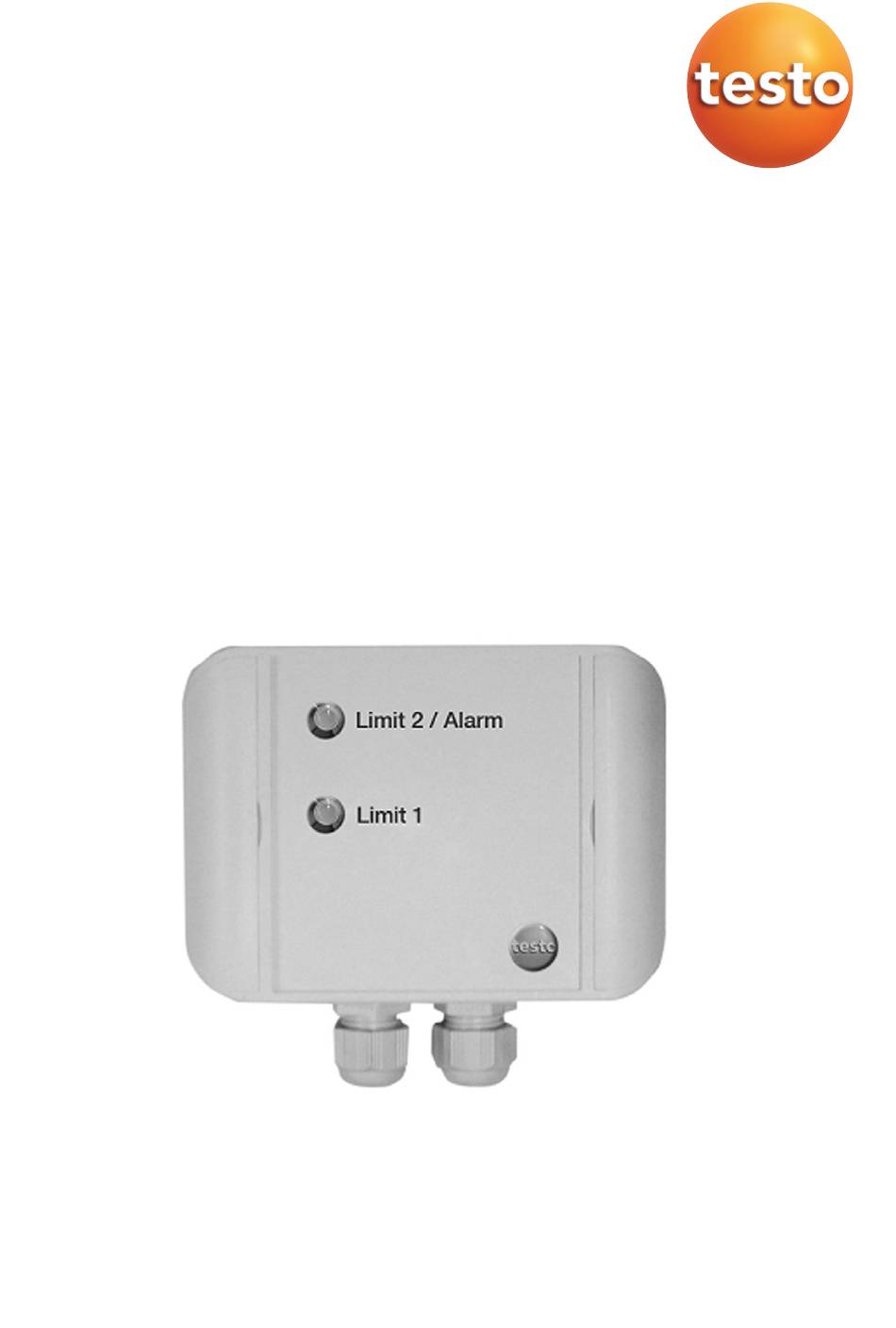

Alarmbox 0554 6722
für testo 6721 Drucktaupunkt-Wächter
Bedienungsanleitung

Werbung

loading

Inhaltszusammenfassung für testo 0554 6722

  • Seite 1 Alarmbox 0554 6722 für testo 6721 Drucktaupunkt-Wächter Bedienungsanleitung...

  • Seite 2: Sicherheit Und Umwelt

    Nur Wartungs­ und Instandhaltungsarbeiten durchführen, die in der Doku­ mentation beschrieben sind. Dabei die vor gegebenen Handlungs schritte einhalten. Nur Original­Ersatzteile von Testo ver wenden. Umwelt schützen Produkt nach Ende der Nutzungszeit an Testo senden. Wir sorgen für eine umwelt schonende Entsorgung.

  • Seite 3: Leistungsbeschreibung

    Alarm grün grün Voralarm grün Hauptalarm ­ Integriertes Netzteil zur Versorgung des testo 6721 mit 24 VDC Technische Daten Versorgung · Umgebungstemperatur: 0...50°C / 32...122°F · Netzspannung: 100...250VAC 50/60Hz (weitbereich) · Abmessungen: 120 x 90 x 50mm · Nennleistung 9 W ·...

  • Seite 4: Elektrischer Anschluss

    Á für testo 6721: 24VDC 150mA, + an Kontakt 4 (rot) ­ an Kontakt 8 (blau) Funktionserde an Schirm (schwarz) Anschluss Schaltkontakte des  testo 6721, Details siehe unten À  Á Klemmenbelegung Drucktaupunktwächter / Alarmbox Drucktaupunktwächter Alarmbox Farbe 7 (Funktionserde) schwarz (Schirm) 5 (Öffner)
  • Seite 5 2 Die 4 Schrauben Á lösen. 3 Gehäusedeckel abnehmen. 4 Gehäuse­Unterteil mit 4 Schrauben an der Wand befestigen  5 Steuerleitung für testo 6721 durch die Verschraubungen führen und wie oben beschrieben anschließen (geeignete Aderendhülsen verwenden). 6 Netzleitung (100..250 VAC, 50/60 Hz) durchführen und anschließen (nicht im...
  • Seite 6 Inbetriebnahme Funktionstest Die Schalter des testo 6721 können mit Hilfe von Drahtbrücken simuliert werden: ­ Verbinden von P1 mit NO1 als Test für Alarm 1 (LED Limit 1: rot) ­ Verbinden von P2 mit NO2 als Test für Alarm 2 (LED Limit 2: rot) Alternativ wird ein Test mittels der P2A­Software empfohlen, siehe hierzu...

  • Seite 7: Produkt Instand Halten

    Produkt instand halten 7 Produkt instand halten Alarmbox reinigen Reinigen Sie das Gehäuse des Messgeräts bei Verschmutzung mit einem feuchten Tuch Verwenden Sie keine scharfen Reinigungs­ oder Lösungsmittel! Schwache Haushalts ­ reiniger oder Seifenlaugen können verwendet werden.
  • Seite 8 Testo SE & Co. KGaA Celsiusstr. 2 79822 Titisee­Neustadt Germany Tel.: +49 7653 681­0 E­Mail: info@testo.de www.testo.com 0970 0637 de 07...
