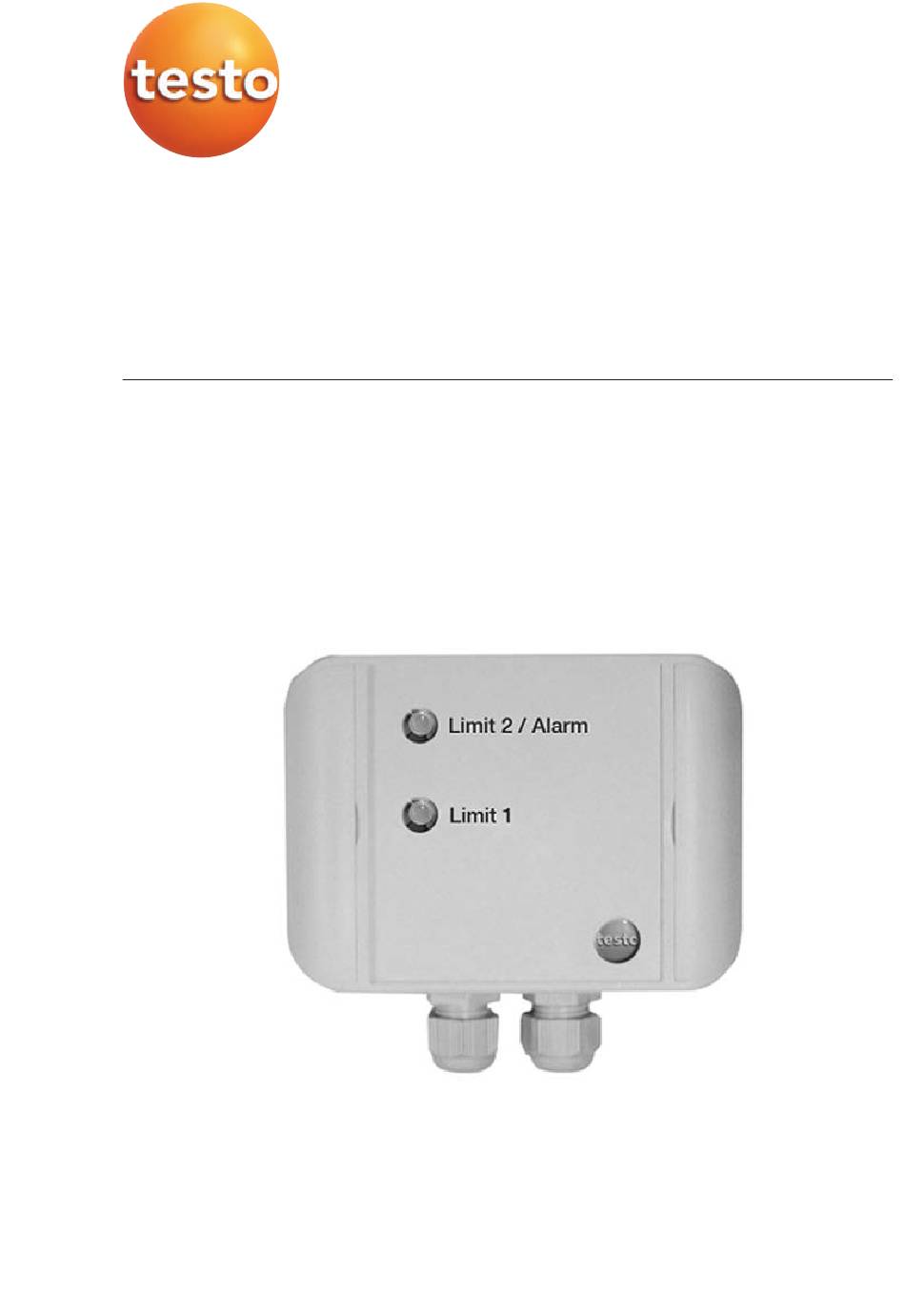

- Seite 1 Alarmbox 0554 6722 für testo 6721 Drucktaupunkt-Wächter Bedienungsanleitung...
-
Seite 2: Sicherheit Und Umwelt
Technischen Daten vorgegebenen Parameter betreiben. Keine Gewalt anwenden. Nur Wartungs- und Instandhaltungsarbeiten durchführen, die in der Doku- mentation beschrieben sind. Dabei die vorgegebenen Handlungsschritte einhalten. Nur Original-Ersatzteile von Testo verwenden. Umwelt schützen Produkt nach Ende der Nutzungszeit an Testo senden. Wir sorgen für eine umweltschonende Entsorgung. -
Seite 3: Leistungsbeschreibung
Alarm grün grün Voralarm grün Hauptalarm - Integriertes Netzteil zur Versorgung des testo 6721 mit 24 VDC Technische Daten Versorgung · Umgebungstemperatur: 0...50°C/32...122°F · Netzspannung: 100...250VAC 50/60Hz (weitbereich) · Abmessungen: 120 x 90 x 50mm · Nennleistung 9 W ·... -
Seite 4: Elektrischer Anschluss
6721: 24VDC 150mA, + an Kontakt 4 (rot) - an Kontakt 8 (blau) Funktionserde an Schirm (schwarz) Anschluss Schaltkontakte des testo 6721, Details siehe unten Klemmenbelegung Drucktaupunktwächter / Alarmbox Drucktaupunktwächter Alarmbox Farbe 7 (Funktionserde) schwarz (Schirm) 5 (Öffner) grün... -
Seite 5: Montage Und Verdrahtung
Bei Bedarf: Die Befestigungsstäbchen in zwei der Bohrungen (links , rechts, oben oder unten) des Deckels und des Unterteils einstecken Funktionstest Die Schalter des testo 6721 können mit Hilfe von Drahtbrücken simuliert werden: - Verbinden von P1 mit NC1 als Test für Alarm 1 (LED grün) - Verbinden von P2 mit NC2 als Test für Alarm 2 (LED grün) - Seite 6 Inbetriebnahme Die Netzversorgung so wählen, dass diese über eine geeignete Trennein- richtung (Not-Aus) die Alarmeinheit allpolig spannungsfrei schaltet. Die Trenneinrichtung muss in der Nähe der Alarmbox positioniert, leicht erkenn- bar und als Trenneinrichtung gekennzeichnet sein. Den Aufstellungsort der Alarmbox so wählen, dass sie die Funktion der Trenneinrichtung nicht beeinflusst.
-
Seite 7: Produkt Instand Halten
Produkt instand halten 7 Produkt instand halten Alarmbox reinigen Reinigen Sie das Gehäuse des Messgeräts bei Verschmutzung mit einem feuchten Tuch Verwenden Sie keine scharfen Reinigungs- oder Lösungsmittel! Schwache Haushalts- reiniger oder Seifenlaugen können verwendet werden. - Seite 8 AG Postfach 11 40, 79849 Lenzkirch Testo-Straße 1, 79853 Lenzkirch Telefon: (07653) 681-0 Fax: (07653) 681-100 E-Mail: info@testo.de Internet: http://www.testo.com 0970.0637/05/T/wh/18.05.2007...
