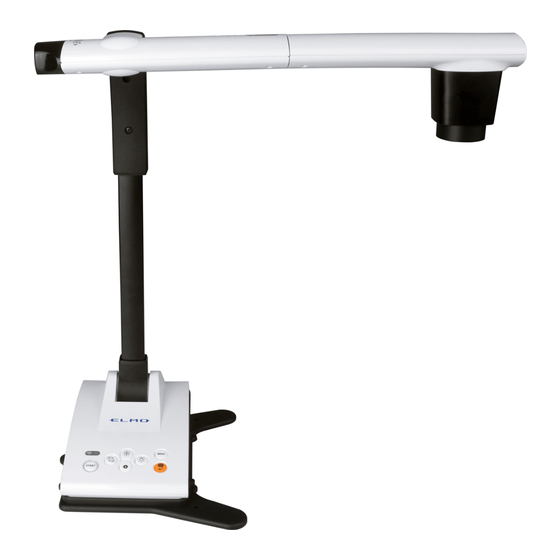

- Seite 1 BEDIENUNGSANLEITUNG ＶＩＳＵＡＬ ＰＲＥＳＥＮＴＥＲ ＴＸ-１ Bitte lesen Sie dieses Bedienungshandbuch aufmerksam durch, bevor Sie dieses Produkt benutzen.
-
Seite 2: Wichtige Sicherheitsmassnahmen
WICHTIGE SICHERHEITSMASSNAHMEN Bitte lesen Sie alle Hinweise und Warnungen, bevor Sie dieses Produkt verwenden. Die Informationen werden zur Verfügung gestellt, um den korrekten Betrieb dieses Produkts sicherzustellen und werden Sie oder andere vor Verletzungen oder Sachschäden schützen. Überprüfen Sie die folgenden Symbole, so dass Sie sie verstehen, bevor Sie den Rest des Handbuchs lesen. - Seite 3 Benutzen Sie ausschließlich das Netzkabel und Netzgerät, das mit dem Produkt geliefert wurde. Andernfalls kann es zu einem Feuer oder Stromschlag kommen. Das mitgelieferte Stromkabel und Netzgerät sind nur für den Gebrauch mit dem TX-1 bestimmt. Verwenden Sie sie nicht für andere Produkte.
- Seite 4 Verschütten Sie kein Wasser oder lassen Sie keine Fremdkörper in dieses Produkt eindringen. Dies kann zu einem Feuer oder Stromschlag führen. Verwenden Sie dieses Produkt nicht bei Regenwetter, Schneefall, an der Küste oder auf einem Gewässer. Stellen Sie keine schweren Gegenstände auf das Netzkabel oder Netzgerät. Stellen Sie dieses Produkt nicht auf das Netzkabel oder Netzgerät.
- Seite 5 Achtung Jedes Mal, wenn Sie das Produkt umsetzen, schalten Sie den Netzschalter am Produkt aus und ziehen Sie dann den Netzstecker aus der Steckdose. Nachdem Sie überprüft haben, dass das externe Verbindungskabel abgetrennt ist, können Sie umsetzen. Andernfalls kann das Kabel beschädigt werden und ein Feuer oder einen Stromschlag verursachen.
-
Seite 6: Vor Der Anwendung
VOR DER ANWENDUNG ■ Benutzen Sie ausschließlich das Netzkabel oder Netzgerät, das mit dem Produkt geliefert wurde. Verwenden Sie sie nicht mit anderen Produkten. ■ Achten Sie darauf, dass das Netzgerät Ihrer örtlichen Stromversorgung entspricht. Wenn das Produkt in Japan verkauft wurde, verwenden Sie das mit dem Produkt verkaufte Netzgerät mit 100 V Wechselstrom und 50 oder 60 Hz. - Seite 7 ■ Richten Sie das Objektiv nicht direkt auf die Sonne. Dadurch kann sich die Abbildungsfähigkeit verschlechtern. ■ Sehen Sie nicht direkt in das LED-Licht. Wenn Sie aus kurzem Abstand direkt hineinsehen, können Ihre Augen verletzt werden. ■ Wenn das Gerät über die Garantiezeit hinaus verwendet wird, können sich seine Leistung und Qualität aufgrund der begrenzten Lebensdauer seiner Bauteile verschlechtern.
- Seite 8 ■ Es ist nach dem Urheberrecht verboten, dieses Dokument oder Teile davon ohne vorherige schriftliche Zustimmung zu benutzen oder zu kopieren. ■ ELMO haftet nicht für Schadenersatzansprüche oder entgangenen Gewinn oder Ansprüche von Dritten aufgrund der Verwendung, Fehlfunktion oder Reparatur dieses Produkts.
-
Seite 9: Vorsichtsmaßnahmen Bei Der Handhabung
VORSICHTSMAßNAHMEN BEI DER HANDHABUNG Im Folgenden sind besondere Vorsichtsmaßnahmen gegen eine falsche Behandlung des Geräts aufgeführt, die schwere Schäden am Gerät verursachen kann. Beachten Sie sie genau. ①Aufstellung ②Tragen des Geräts Stellen Sie das Gerät nicht an einem instabilen Tragen Sie das Gerät, indem Sie den unteren Ort oder auf einer geneigten Teil der Haupteinheit mit beiden Händen Oberfläche auf. -
Seite 10: Inhaltsverzeichnis
2-1 DOKUMENTENKAMERA ·············································································· 13 ■TEILENAMEN ····························································································· 13 ■BEDIENFELD ····························································································· 14 ■RÜCKWAND UND KABELANSCHLUSS ·························································· 15 ■BEWEGLICHE TEILE DES TX-1 ····································································· 17 2-2 MITGELIEFERTES ZUBEHÖR ······································································· 18 ■IMAGE MATE 4 ··························································································· 18 2-3 AUFNAHME VON BILDERN ·········································································· 19 ■EINRICHTUNG DES TX-1 ············································································· 19 ■DAS GERÄT AUF EIN/AUS SCHALTEN ··························································... - Seite 11 3-2 ÜBER DIE WIFI-FUNKTION ··········································································· 32 3-3 VERBINDUNG ÜBER WIFI ············································································ 33 ➍ ÜBER IMAGE MATE 4 ··············································································· 34 4-1 INSTALLATION VON IMAGE MATE 4 ······························································ 34 ■INSTALLATIONSABLAUF ············································································· 34 4-2 VERWENDUNG VON IMAGE MATE 4 ····························································· 35 ■AUSWAHL DER KAMERA ············································································· 35 ■MENÜFENSTER VON IMAGE MATE 4 ····························································...
-
Seite 12: ➊ Vorbereitung
TX-1 bestimmt. Verwenden Sie es für keinen anderen Zweck, als das mitgelieferte Netzgerät (für Europa) (③) mit dem TX-1 zu verbinden. Wenn Sie das mitgelieferte Gleichstromkabel mit einem Computer verwenden, kann dieser Computer beschädigt werden. ● Schließen Sie den TX-1 mit dem mitgelieferten USB-Kabel (grau) (⑥) an einen Computer an. -
Seite 13: ➋ Grundfunktionen
➋ GRUNDFUNKTIONEN DOKUMENTENKAMERA ■TEILENAMEN Bedienung des Hauptgeräts: S.17 ① ② ③ ⑤ ④ Name ① AF-Taste S.22 ② Zoomring S.21 ③ LED-Beleuchtung S.24 ④ Bedienfeld S.14 ⑤ Rückwand S.15... -
Seite 14: Bedienfeld
■BEDIENFELD ⑥ ⑧ ② ④ ⑤ ③ ① ⑦ Markierung Funktionsname Funktionsdetails Zum Schalten auf EIN/AUS. EIN ：Die LED leuchtet blau ① Ein/Aus AUS ：Die LED leuchtet rot Zum Ein- und Ausblenden des Menüs auf dem ② MENÜ Bildschirm. Wenn das MENÜ nicht angezeigt wird: Zum automatischen Scharfstellen. -
Seite 15: Rückwand Und Kabelanschluss
① Zum Anschließen des Netzgeräts Schließen Sie das mitgelieferte Netzgerät und das mitgelieferte Netzkabel an. Schließen Sie die Videokabel, wie zum Beispiel das HDMI-Kabel und das RGB-Kabel, an den TX-1 an. Schließen Sie dann das Netzgerät an den 5-V-Gleichstromeingang an der Rückwand an und stecken Sie den Netzstecker in die Steckdose. - Seite 16 Wir empfehlen die Verwendung des mitgelieferten USB-Kabels oder eines handelsüblichen USB-2.0-konformen Kabels. • Wenn Sie das USB-Kabel anschließen, während der TX-1 oder Computer eingeschaltet ist, wird das Gerät möglicherweise vom Computer nicht erkannt. • Die Bildübertragung wird in Abhängigkeit von der USB-Umgebung oder der Peripheriegeräte des Computers möglicherweise unterbrochen.
-
Seite 17: Bewegliche Teile Des Tx-1
64,5° 90° 90° 90° ※In Abhängigkeit von der Stellung des Kamerakopfes oder vom Aufstellungsort des TX-1 kann ein stabiler Betrieb unmöglich sein. Wechseln Sie in einem solchen Fall die Stellung auf der Grundplatte. S.39 ※Achten Sie auf die Stellung des Kamerakopfes, wenn Sie den Kamerakopf bewegen, um die Beschädigung des Kamerakopfes zu vermeiden. -
Seite 18: Mitgeliefertes Zubehör
MITGELIEFERTES ZUBEHÖR ■IMAGE MATE 4 Image Mate 4 (die Steuerungssoftware für den TX-1) kann von der offiziellen Website von ELMO heruntergeladen werden. „ Einzelheiten zur Verfahrensweise des Herunterladens finden Sie unter 4-1 INSTALLATION “ VON IMAGE MATE 4 S.34 Die folgenden Funktionen können mithilfe von Image Mate 4 durchgeführt werden: ・Erfassen eines Standbildes aus einem Livevideostream des TX-1 und das Speichern... -
Seite 19: Aufnahme Von Bildern
Schließen Sie das Netzkabel (schwarz) und das Netzgerät an. Schließen Sie das (mit einem Projektor oder Monitor verbundene) Videokabel bzw. das Netzgerät an den TX-1 an. Schließen Sie dann das Netzkabel (schwarz) an die Steckdose an und richten Sie den TX-1 wie nachfolgend abgebildet ein. -
Seite 20: Das Gerät Auf Ein/Aus Schalten
Anschlussplan oben abgebildet, an. Schließen Sie dann das Netzkabel (schwarz) an die Steckdose an. VORSICHT Achten Sie darauf, dass Sie stets alle Geräte ausschalten, bevor Sie den TX-1 an die anderen Geräte anschließen. ■ DAS GERÄT AUF EIN/AUS SCHALTEN Die Taste [ ] leuchtet rot, wenn das Netzkabel (schwarz) an der Steckdose angeschlossen ist. -
Seite 21: Einstellung Der Größe
■ EINSTELLUNG DER GRÖßE Der Anzeigebereich des Dokuments kann durch Drehen des Zoomrings eingestellt werden. ： HERANZOOMEN Das Objekt kann im Großformat angezeigt werden. ： HERAUSZOOMEN Das Objekt kann im Kleinformat angezeigt werden. HERAUSZOOMEN (Verkleinern) HERANZOOMEN (Vergrößern) HERANZOOMEN HERAUSZOOMEN Hinweis •... -
Seite 22: Af (Autofokus)
■AF (AUTOFOKUS) Der Autofokus funktioniert, wenn Sie die AF-Taste auf dem Bedienfeld in den Ein-Tasten-Autofokusmodus versetzen. S.27 Der Autofokus kann auch ausgeführt werden, wenn Sie die AF-Taste im Kamerakopf drücken. AF-Taste... -
Seite 23: Einstellung Der Helligkeit
■ EINSTELLUNG DER HELLIGKEIT Drücken Sie die Taste [ ] auf dem Bedienfeld, um die Bildhelligkeit einzustellen. Wenn das OSD-Menü nicht angezeigt wird ：Die Helligkeit des Bildes wird erhöht. Helligkeit＋ ：Die Helligkeit des Bildes wird verringert. Helligkeit－ ※Wenn das OSD-Menü angezeigt wird, werden diese Tasten verwendet, um den Cursor zu bewegen, und die Helligkeitseinstellung kann nicht ausgeführt werden. -
Seite 24: Die Led Auf Ein/Aus Schalten
■DIE LED AUF EIN/AUS SCHALTEN Die LED-Beleuchtung kann auf EIN/AUS geschaltet werden, indem Sie die LED-Beleuchtungstaste drücken. LED-Beleuchtungstaste VORSICHT • Schalten Sie die LED-Beleuchtung auf AUS, um Aufnahmen von Menschen zu machen. • Achten Sie darauf, dass das Licht der LED-Beleuchtung nicht direkt in Ihre Augen scheint. •... -
Seite 25: Änderung Des Ausgabeziels
Das Ausgabeziel wird auf das durch [ ] ausgewählte gewechselt. Wenn das entsprechende Bildausgabegerät nicht an den TX-1 angeschlossen ist, können Sie das Bild nicht sehen. Kontrollieren Sie, ob das richtige Bildausgabegerät an den TX-1 angeschlossen ist, bevor Sie das Ausgabeziel auswählen. -
Seite 26: Änderung Der Einstellungen
ÄNDERUNG DER EINSTELLUNGEN Die verschiedenen Einstellungen für den TX-1 können mit dem OSD-Menü (Zeichen und Symbole) vorgenommen werden. ■WIE SIE DIE EINSTELLUNGEN ÄNDERN ①Drücken Sie die Taste [ ] auf dem Bedienfeld, um OSD-Menü anzuzeigen, und verwenden Sie dann die Tasten [ ] , um den Cursor auf das Symbol zu bewegen, das Sie bedienen oder einstellen möchten. -
Seite 27: Beschreibungen Aller Menüs
■ BESCHREIBUNGEN ALLER MENÜS HAUPTGERÄT [ERSTE EBENE] Symbol Name Funktion Zum Anzeigen des Einstellungsmenüs für das Kamerasteuerung Kamerabild. Zur Anzeige des Einstellungsmenüs für die Einstellungen verschiedenen Funktionen. Informationen Zur Anzeige der Einstellungsdetails. KAMERASTEUERUNG [ZWEITE EBENE] Symbol Name Auswahlpunkt Werkseinstellung Funktion Schaltet den Mikroskopmodus auf ✓... - Seite 28 [ZWEITE EBENE] EINSTELLUNGEN Symbol Name Auswahlpunkt Werkseinstel Funktion lung Europa/ Um das Fluoreszenzflimmern aufgrund 50 Hz der Frequenz der Stromversorgung zu Sonstige verringern. Wählen Sie den gleichen Flimmerfrei Wert wie für die Frequenz der 60 Hz Japan/USA Stromversorgung verwendet aus. Zurück ✓...
- Seite 29 HauptFPGA：******* Zur Anzeige der Firmwareversion der Kamera. KopfFPGA ：******* Zur Anzeige der Informationen des Netzwerkmodus Netzwerkmodus. Zugangspunkt- SSID Zur Anzeige der SSID des TX-1. Modus Sicherheitssch Zur Anzeige des PSK-Schlüssels des TX-1. lüssel Kanal Zur Anzeige der verfügbaren Frequenzbandbreite. Netzwerk...
-
Seite 30: ➌ Erweiterte Funktionen
Indem Sie den TX-1 einfach an den USB-Anschluss Ihres Computers anschließen, können Sie ihn mit einem Videokonferenzsystem oder anderen Anwendungen verwenden. Durch den Anschluss des TX-1 an einen Computer, auf dem Image Mate 4 (die Steuerungssoftware für den TX-1) installiert ist, können Sie die folgenden Funktionen ausführen:... - Seite 31 VORSICHT ・ Schließen Sie das USB-Kabel nicht an bzw. ziehen Sie es nicht ab, wenn der TX-1 in Betrieb ist. Das kann zu einer Fehlfunktion führen. ・ Wir empfehlen die Verwendung des mitgelieferten USB-Kabels oder eines handelsüblichen USB-2.0-konformen Kabels. ・ Es kann eine Weile dauern, um das Bild anzuzeigen, wenn der Videostream gestartet oder die Auflösung geändert wird.
-
Seite 32: Über Die Wifi-Funktion
：Der TX-1 kann über das WLAN-Netzwerk an die ICB oder das Drahtlossystem von Drittanbietern angeschlossen werden. *ICB (Interaktive Kommunikationsbox)：Drahtloser Zugangspunkt der nächsten Generation für die Bildung Mit der WiFi-Funktion des TX-1 können Sie den TX-1 wie nachfolgend aufgezeigt anschließen. ・Zugangspunktmodus (※Werkseitige Standardeinstellung) TX-1 (Master) -
Seite 33: Verbindung Über Wifi
①Die direkte Verbindung des TX-1 über WiFi mit einem Computer unter Verwendung des Zugangspunktmodus 1. Öffnen Sie die WiFi-Einstellungen Ihres Computers und wählen Sie die SSID des TX-1 aus. (Die SSID/der Schlüssel des TX-1 befindet sich unter den Informationen im Menü. Die SSID/der Schlüssel befindet sich auf dem Boden des TX-1. -
Seite 34: ➍ Über Image Mate 4
Verfahrensweise des Herunterladens/der Installation von Image Mate 4 und die Menüpunkte. Weiterführende Einzelheiten finden Sie in der Bedienungsanleitung von Image Mate 4. INSTALLATION VON IMAGE MATE 4 ■INSTALLATIONSABLAUF 1. Greifen Sie auf die folgende offizielle ELMO-Website zu. http://www.elmousa.com/TX-1 http://elmoeurope.com/en/html/download/02.php „... -
Seite 35: Verwendung Von Image Mate 4
※Die Kamera wird nicht erkannt, wenn sie nicht eingeschaltet ist. Schalten Sie die Kamera ein. ※ Der Aufbau (Kameratyp) des Kameraauswahlfensters unterscheidet sich je nachdem, ob der TX-1 über das USB-Kabel mit einem Computer verbunden ist oder ob er über WiFi mit einem Computer verbunden ist. -
Seite 36: Menüfenster Von Image Mate 4
VORSICHT Wenn Sie den TX-1 ausschalten, während er über WiFi verbunden ist, wird der TX-1 automatisch wieder mit der gleichen Kamera verbunden, wenn Sie ihn das nächste Mal einschalten. ■MENÜFENSTER VON IMAGE MATE 4 Diese Bedienungsanleitung erläutert kurz die Funktionen von Image Mate 4. - Seite 37 Um das Bild anzuhalten. Klicken Sie erneut auf dieses Einfrieren Symbol, um das Bild wieder aufzunehmen. Bilder drehen Dreht das Bild um 180°. Zum Einstellen der Auflösung, Bildwiederholrate und Liveeinstellungen Bildqualität. Zur Anzeige der Liste der verbundenen Kameras. Kameraauswahl Wählen Sie die Kamera aus, die Sie anzeigen möchten. Zur Anzeige der Versionsinformationen der verbundenen Dokumentenkamera und von Image Mate 4.
-
Seite 38: ➎ Über Das Einstellungstool
] erstellt. Klicken Sie auf das Symbol [ ], um das Einstellungstool von Image Mate 4 zu starten. VERWENDUNG DES EINSTELLUNGSTOOLS Die folgenden Punkte, die nicht aus dem Einstellungsmenü des TX-1 konfiguriert werden können, können mit dem Einstellungstool konfiguriert werden : – ・Manuelle drahtlose Verbindung <Einstellungstool... -
Seite 39: ➏ Sonstiges
Verwendungszweck. ■ ÄNDERN DER ANORDNUNG DER GRUNDPLATTE 1. Entfernen Sie die 4 Schrauben an der Unterseite des TX-1, um die Grundplatte abzunehmen. 2. Ändern Sie die Anordnung der Grundplatte und bringen Sie die 4 Schrauben wieder fest an. ※ Die Grundplatte kann mit den Schrauben (M4) an einem Tisch oder Ständer befestigt werden. -
Seite 40: Anzeige Vergrösserter Bilder Mit Einem Mikroskop
MIT EINEM MIKROSKOP Durch das Anbringen der separat erhältlichen Mikroskopvorsatzlinse an ein Mikroskop können Sie das vergrößerte Bild anzeigen. ■ABLAUF ①Ändern Sie die Einstellung des TX-1. MENÜ ] ＞ [ Kamerasteuerung ] ＞ [ Mikroskopmodus] ＞ [ EIN ] ②Richten Sie das Mikroskop ein. -
Seite 41: Verlassen Des Mikroskopmodus
④Richten Sie den Winkel des Mikroskops und des TX-1 aufeinander aus. ⑤Stellen Sie die Helligkeit ein. Stellen Sie die Helligkeit mit dem Spiegel oder dem Licht des Mikroskops ein. ⑥Stellen Sie den Anzeigebereich ein. ⑦Stellen Sie die Bildschärfe ein. ・In Abhängigkeit von der Ausführung des Okulars sind Sie möglicherweise nicht in der Lage, das Objekt scharf zu sehen, auch wenn Sie die Bildschärfe einstellen. -
Seite 42: Ablauf Der Firmwareaktualisierung
Sie die Firmware des TX-1 gemäß dem folgenden Verfahren. ※ Überprüfen Sie die Firmwareversion des TX-1, bevor Sie die Aktualisierung der Firmware starten. Wenn sich die Firmware des TX-1 auf dem aktuellsten Stand befindet, muss die S.29 Firmware nicht aktualisiert werden. -
Seite 43: Änderung Der Ssid Und Des Schlüssels
Aktualisierung der Firmware. ※Die Aktualisierung dauert einige Minuten. (Der TX-1 wird im Verlauf der Aktualisierung mehrere Male neu gestartet.) 8. Die Aktualisierung ist beendet, wenn die Betriebs-LED auf Blau wechselt. ※Überprüfen Sie, ob Sie die Firmware erfolgreich auf die aktuellste Version aktualisiert „... -
Seite 44: Erfassung Eines Dokuments Der Grösse A3
720p erfolgt. Bei Anzeige auf einem Monitor über ein Kabel ・ Dokumente der Größe A3 können nicht erfasst werden, wenn der TX-1 über das HDMI-Kabel mit einem Computer verbunden ist. ・Die erfassten Bilder werden im Format 4:3 (Klein ③) angezeigt, wenn die Ausgabe über WiFi mit 1080p oder 720p erfolgt. -
Seite 45: ➐ Fehlerbehebung
４ ➐ FEHLERBEHEBUNG SYMPTOME UND BESTÄTIGUNG Überprüfen Sie die folgenden Punkte. Wenn Sie irgendeine Abweichung feststellen, wenden Sie sich an den Händler, bei dem Sie dieses Gerät gekauft haben oder an unsere nächstgelegene Niederlassung/unser nächstgelegenes Büro. Symptom Mögliche Ursache/Abhilfe ・Das Kabel ist nicht ordnungsgemäß angeschlossen. ・Das Netzgerät ist aus der Steckdose herausgezogen. - Seite 46 ・ In Abhängigkeit von Ihrer Software, dem Betriebssystem oder dem Ein anderes Bild als das Verbindungsstatus können andere Bilder als das Kamerabild dieses Kamerabild überlagert den überlagern. Dies können Sie lösen, indem Sie den TX-1 neu verbinden UVC-Videostream. oder die Software neu starten. Es wird kein ・...
-
Seite 47: ➑ Technische Daten
５ ➑ TECHNISCHE DATEN ALLGEMEINES Beschreibungen Punkt 5 V Gleichstrom (Wechselstromnetzgerät 100 ～ 240 V) Stromversorgung Stromaufnahme 7,0 W B391,7 x T230,0 x H427,9 mm (im aufgebauten Zustand) Außenabmessungen B183,0 x T230,0 x H482,8 mm (im zusammengeklappten Zustand) Gewicht Ca. 2,4 kg (nur das Hauptgerät) RGB-Eingangsbuchse Mini-D-Sub 15P, weiblich x 1 Ausgangsanschluss HDMI-Ausgangsanschluss x 1... -
Seite 48: Beleuchtungseinrichtung
Punkt Beschreibungen XGA: 1.024 × 768 ＠ 60 Hz Analoge Analoge RGB-Ausgabe 0,7 V RGB-Ausgabe (p-p) Horizontalfrequenz: 48,363 kHz 75 Ω unsymmetrisch Vertikalfrequenz: 60,004 Hz Sync.-Signal XGA ：Negative Polarität HDMI-Ausgabe Bildausgabe 1080i 720p Automatisch/Tageslicht/Fluoreszenzlicht/Glühlampenlicht ※1 Weißabgleich Helligkeitsregelung Automatisch (mit Pegelanpassung)/Manuell Bildmodus Dokument/S&W/Foto Flimmerkorrektur... -
Seite 49: Warenzeichen Und Lizenzen
WARENZEICHEN UND LIZENZEN 、Image Mate sind eingetragene Warenzeichen der ELMO Co., Ltd. HDMI, das High-Definition Multimedia Interface sind -Logo und Warenzeichen oder eingetragene Warenzeichen der HDMI Licensing LLC. Wi-Fi ist ein Warenzeichen oder registriertes Warenzeichen der Wi-Fi Alliance. Alle anderen Firmen/Produktnamen, die in dieser Anleitung erwähnt werden, sind Warenzeichen oder eingetragene Warenzeichen ihrer jeweiligen Inhaber.
