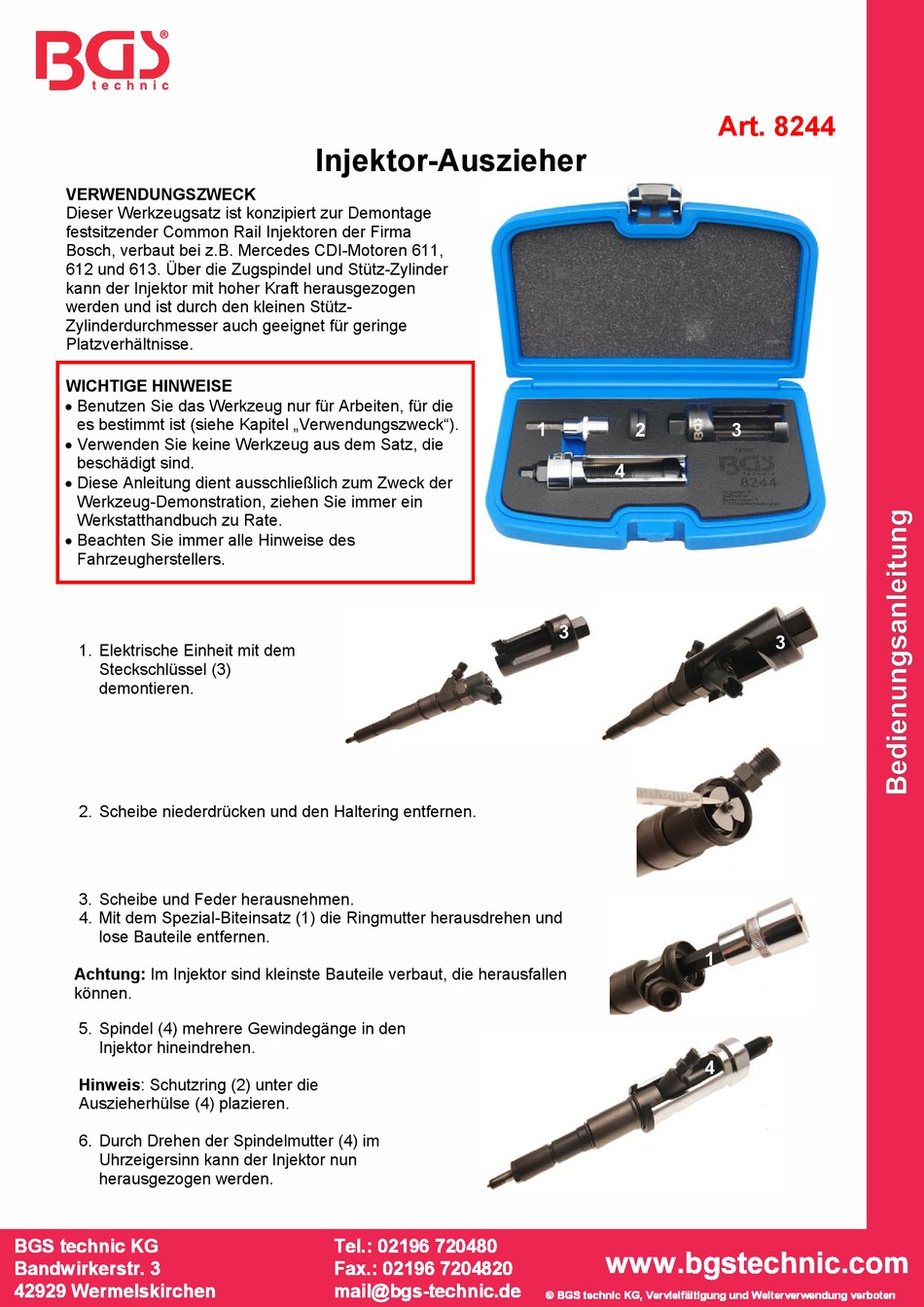

BGS technic 8244 Bedienungsanleitung

VERWENDUNGSZWECK
Dieser Werkzeugsatz ist konzipiert zur Demontage
festsitzender Common Rail Injektoren der Firma
Bosch, verbaut bei z.B. Mercedes CDI-Motoren 611,
612 und 613. Über die Zugspindel und Stütz-Zylinder
kann der Injektor mit hoher Kraft herausgezogen
werden und ist durch den kleinen Stütz-
Zylinderdurchmesser auch geeignet für geringe
Platzverhältnisse.
WICHTIGE HINWEISE
 Benutzen Sie das Werkzeug nur für Arbeiten, für die
es bestimmt ist (siehe Kapitel „Verwendungszweck").
 Verwenden Sie keine Werkzeug aus dem Satz, die
beschädigt sind.
 Diese Anleitung dient ausschließlich zum Zweck der
Werkzeug-Demonstration, ziehen Sie immer ein
Werkstatthandbuch zu Rate.
 Beachten Sie immer alle Hinweise des
Fahrzeugherstellers.
1. Elektrische Einheit mit dem
Steckschlüssel (3)
demontieren.
2. Scheibe niederdrücken und den Haltering entfernen.
3. Scheibe und Feder herausnehmen.
4. Mit dem Spezial-Biteinsatz (1) die Ringmutter herausdrehen und
lose Bauteile entfernen.
Achtung: Im Injektor sind kleinste Bauteile verbaut, die herausfallen
können.
5. Spindel (4) mehrere Gewindegänge in den
Injektor hineindrehen.
Hinweis: Schutzring (2) unter die
Auszieherhülse (4) plazieren.
6. Durch Drehen der Spindelmutter (4) im
Uhrzeigersinn kann der Injektor nun
herausgezogen werden.
BGS technic KG
Bandwirkerstr. 3
42929 Wermelskirchen
Injektor-Auszieher
Tel.: 02196 720480
Fax.: 02196 7204820
mail@bgs-technic.de
1 2
4
3
1
4
www.bgstechnic.com
© BGS technic KG, Vervielfältigung und Weiterverwendung verboten
Art. 8244
