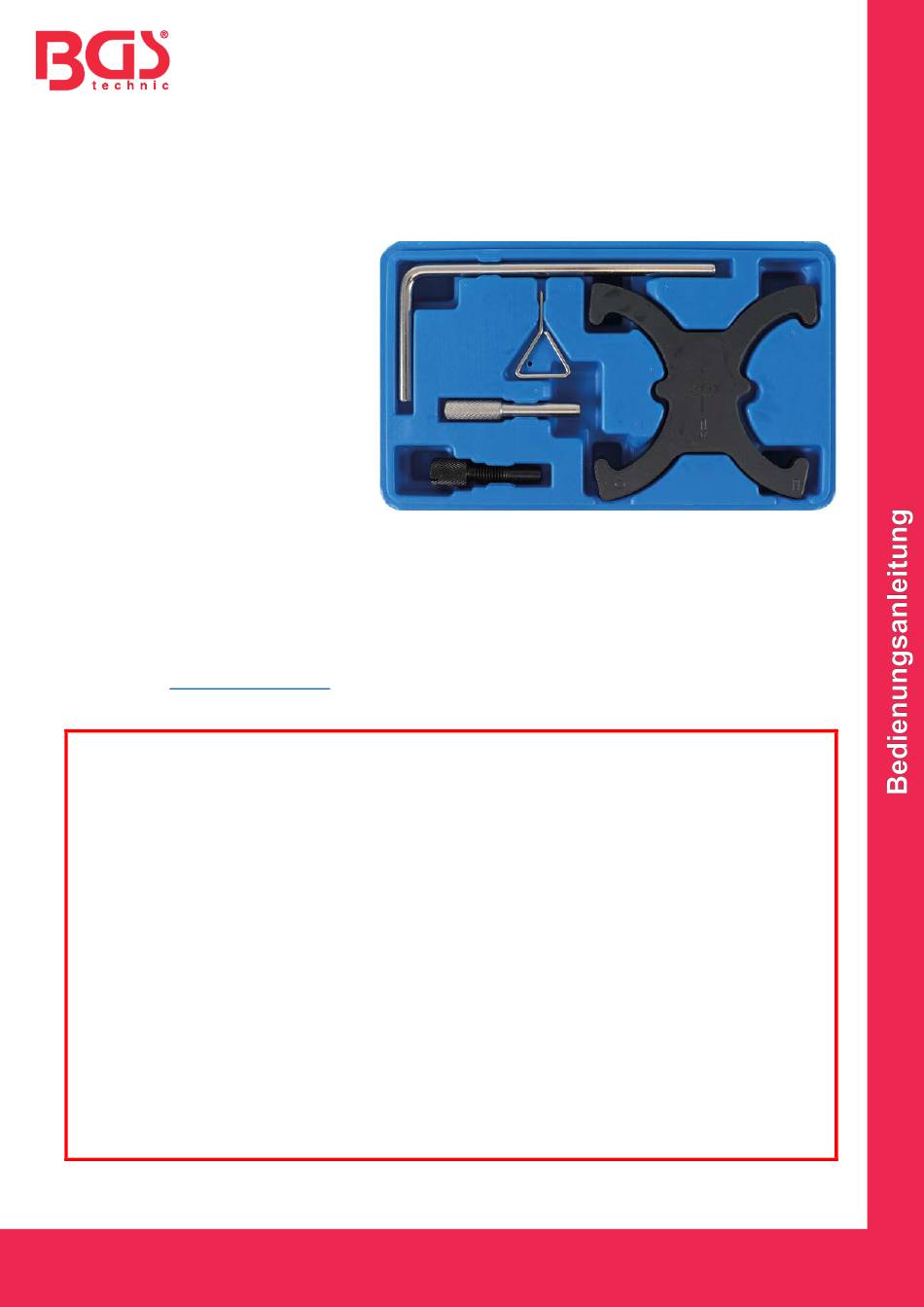

BGS technic 8218 Bedienungsanleitung

WERKZEUGE
1 Schwungrad-Arretierbolzen,
zu verwenden wie OEM
Ford 303-1059, Volvo 999-7121
2 Spannrollen-Arretierstift,
zu verwenden wie OEM
Ford 303-1054
3 Nockenwellenrad-Arretierwerkzeug,
zu verwenden wie OEM
Ford 303-1097, Volvo 999-7429
4 Kurbelwellen-Arretierbolzen,
zu verwenden wie OEM
Ford 303-748, Volvo 999-7152
5 Nockenwellenrad-Arretierstift,
zu verwenden wie OEM
Ford 303-735, Volvo 999-7122
VERWENDUNGSZWECK
Dieser Werkzeugsatz dient zum Kontrollieren und Einstellen der Motorsteuerzeiten bei z.B.
Zahnriemen-/Steuerkettenwechsel und Erneuern der Zylinderkopfdichtung an z.B. Ford Focus 1.6 TI-
VCT mit Motorkennung HXDA und 2.0 TDCI Motoren mit Motorkennung G6DA, G6DB, G6DC.
Weitere Infos zum Artikel und eine Liste der geeigneten Motoren und Modelle finden Sie auf unserer
Internetseite: www.bgstechnic.com
SICHERHEITSHINWEISE
•
Verwenden Sie das Werkzeug nicht, wenn Teile fehlen oder beschädigt sind.
•
Verwenden Sie das Werkzeug nur für den vorgesehenen Zweck.
•
Legen Sie das Werkzeug niemals auf die Fahrzeug-Batterie. Gefahr von Kurzschluss.
•
Vorsicht bei Arbeiten an laufenden Motoren. Lose Kleidung, Werkzeuge und andere
Gegenstände können von drehenden Teilen erfasst werden und schwere Verletzungen
verursachen.
•
Halten Sie Kinder und andere unbefugte Personen vom Arbeitsbereich fern.
•
Vorsicht bei Arbeiten an heißen Motoren, es besteht Verbrennungsgefahr!
•
Entfernen Sie vor der Reparatur den Zündschlüssel, so verhindern Sie ein versehentliches
Starten des Motors und einen dadurch entstehenden Motorschaden.
•
Diese Anleitung dient als Kurzinformation und ersetzt keinesfalls ein Werkstatthandbuch,
verwenden Sie immer fahrzeugspezifische Serviceliteratur, dieser entnehmen Sie bitte
technische Angaben wie Drehmomentwerte, Hinweise zur Demontage/Montage, usw.
•
Nach erfolgter Reparatur bzw. vor dem Starten den Motor min. 2 Umdrehungen von Hand
drehen und die Steuerzeiten erneut überprüfen.
•
Drehen Sie den Motor nur in normaler Drehrichtung (im Uhrzeigersinn soweit nicht anders
angegeben)
•
Verwenden Sie zum Lösen oder Festziehen von Nockenwellenrädern oder Kurbelwellen-
Riemenscheiben keine Einstellwerkzeuge als Gegenhalter. Verwenden Sie zu diesem Zweck
nur spezielle Gegenhalter. Nichtbeachtung kann zu Schäden an Werkzeugen und
Motorkomponenten führen.
BGS technic KG
Bandwirkerstr. 3
42929 Wermelskirchen

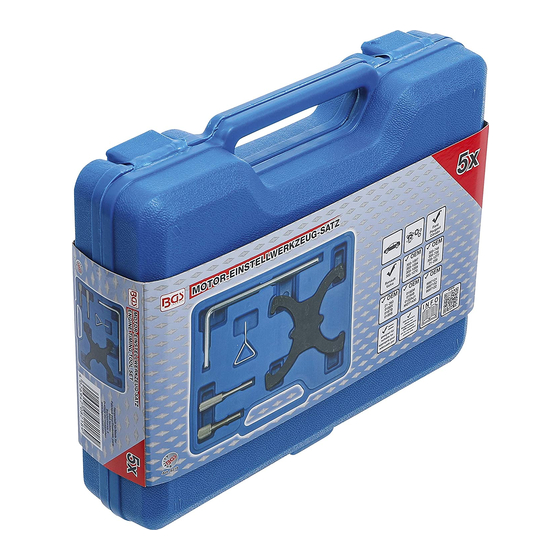

Motor-Einstellwerkzeug-Satz
für Ford 1.6 16V Ti-VCT & 2.0 TDCi
Tel.: 02196 720480
Fax.: 02196 7204820
mail@bgs-technic.de
1
2
5
4
© BGS technic KG, Vervielfältigung und Weiterverwendung verboten
Art. 8218
3
www.bgstechnic.com
