Verwandte Anleitungen für Bosch WQG233DF0
Inhaltszusammenfassung für Bosch WQG233DF0

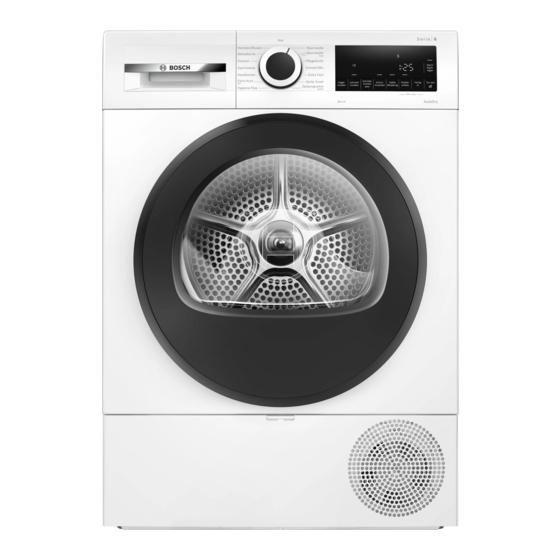

- Seite 1 Wäschetrockner WQG233DF0 [de] Gebrauchs- und Montage- anleitung...
-
Seite 2: Inhaltsverzeichnis
Weiterführende Informationen finden Sie in der digitalen Gebrauchsanleitung. Inhaltsverzeichnis 1 Sicherheit ........ 4 9 Programme ......... 26 1.1 Allgemeine Hinweise .... 4 9.1 Automatikprogramme.... 26 1.2 Bestimmungsgemäßer Ge- 9.2 Zeitprogramme...... 27 brauch ........ 4 10 Zubehör ........ 29 1.3 Einschränkung des Nutzer- kreises ........ 4 11 Wäsche ........ - Seite 3 16 Störungen beheben .... 40 17 Transportieren, Lagern und Entsorgen ......... 45 17.1 Gerät für den Transport vor- bereiten........ 45 17.2 Altgerät entsorgen.... 45 18 Kundendienst ...... 46 18.1 Erzeugnisnummer (E-Nr.) und Fertigungsnummer (FD) ........ 46 19 Verbrauchswerte ...... 47 20 Technische Daten ....
-
Seite 4: Sicherheit
de Sicherheit 1 Sicherheit Beachten Sie die nachfolgenden Sicherheitshinweise. 1.1 Allgemeine Hinweise ¡ Lesen Sie diese Anleitung sorgfältig. ¡ Bewahren Sie die Anleitung sowie die Produktinformationen für einen späteren Gebrauch oder Nachbesitzer auf. ¡ Schließen Sie das Gerät bei einem Transportschaden nicht an. 1.2 Bestimmungsgemäßer Gebrauch Verwenden Sie das Gerät nur: ¡... -
Seite 5: Sichere Installation
Sicherheit de 1.4 Sichere Installation Wenn Sie das Gerät installieren, beachten Sie die Sicherheitshin- weise. WARNUNG ‒ Stromschlaggefahr! Unsachgemäße Installationen sind gefährlich. ▶ Das Gerät nur gemäß den Angaben auf dem Typenschild an- schließen und betreiben. ▶ Das Gerät nur über eine vorschriftsmäßig installierte Steckdose mit Erdung an ein Stromnetz mit Wechselstrom anschließen. - Seite 6 de Sicherheit WARNUNG ‒ Brandgefahr! Eine verlängerte Netzanschlussleitung und nicht zugelassene Ad- apter zu verwenden, ist gefährlich. ▶ Keine Verlängerungskabel oder Mehrfachsteckdosenleisten ver- wenden. ▶ Wenn die Netzanschlussleitung zu kurz ist, den Kundendienst kontaktieren. ▶ Nur vom Hersteller zugelassene Adapter verwenden. WARNUNG ‒ Verletzungsgefahr! Das hohe Gerätegewicht kann beim Anheben zu Verletzungen führen.
-
Seite 7: Sicherer Gebrauch
Sicherheit de VORSICHT ‒ Verletzungsgefahr! Das Gerät kann während des Betriebs vibrieren oder sich bewe- gen. ▶ Das Gerät auf einer sauberen, ebenen und festen Fläche auf- stellen. ▶ Das Gerät mit den Gerätefüßen und einer Wasserwaage aus- richten. Bei unsachgemäß verlegten Schläuchen und Netzanschlussleitun- gen besteht Stolpergefahr. - Seite 8 de Sicherheit ▶ Keine Dampfreiniger, Hochdruckreiniger, Schläuche oder Brau- sen verwenden, um das Gerät zu reinigen. WARNUNG ‒ Gefahr von Gesundheitsschäden! Kinder können sich im Gerät einsperren und in Lebensgefahr ge- raten. ▶ Das Gerät nicht hinter einer Tür aufstellen, die das Öffnen der Gerätetür blockiert oder verhindert.
- Seite 9 Sicherheit de WARNUNG ‒ Brandgefahr! Das Kältemittel R290 in diesem Gerät ist umweltfreundlich aber brennbar und kann sich bei Kontakt mit offenem Feuer oder Zünd- quellen entzünden. ▶ Offenes Feuer und Zündquellen vom Gerät fernhalten. WARNUNG ‒ Explosionsgefahr! Rückstände im Flusensieb können sich beim Trocknen entzünden. ▶...
-
Seite 10: Sichere Reinigung Und Wartung
de Sicherheit ▶ Keine Gegenstände auf der Gerätetür abstellen. Das Eingreifen in die drehende Trommel kann zu Verletzungen der Hände führen. ▶ Vor dem Eingreifen auf den kompletten Stillstand der Trommel warten. 1.6 Sichere Reinigung und Wartung Wenn Sie das Gerät reinigen und warten, beachten Sie die Sicher- heitshinweise. -
Seite 11: Sachschäden Vermeiden
Sachschäden vermeiden de Schaumstoff oder Schaumgummi Sachschäden vermeiden 2 Sachschäden vermei- kann sich beim Trocknen verformen oder schmelzen. Keine schaumstoffhaltige oder ▶ schaumgummihaltige Wäsche Beachten Sie diese Hinweise, um Sachschäden vermeiden trocknen. Sachschäden und Geräteschäden zu Ungeeignete Reinigungsmittel kön- vermeiden. nen die Oberflächen des Geräts be- ACHTUNG! schädigen. -
Seite 12: Energiesparmodus
de Aufstellen und Anschließen Vor dem Trocknen die Wäsche in Aufstellen und Anschließen 4 Aufstellen und der Waschmaschine schleudern. Anschließen a Feuchtere Wäsche verlängert die Programmdauer und erhöht den Aufstellen und Anschließen Energieverbrauch. 4.1 Gerät auspacken Maximale Beladungsmenge der Pro- ACHTUNG! gramme einhalten. In der Trommel verbleibende Gegen- → "Programme", Seite 26 stände, die nicht für den Betrieb im... -
Seite 13: Anforderungen An Den Aufstellort
Aufstellen und Anschließen de Entsprechendes Zubehör vor dem ▶ Aufstellort Anforderungen Betrieb des Geräts ersetzen. Auf dem Fußbo- Das Gerät auf ei- → "Zubehör", Seite 29 ne saubere, ebe- ne und feste Flä- Lieferumfang Beschreibung che stellen. Wäschetrockner Das Gerät aus- richten → Seite 16. In einer Wasch- Dieses Gerät nur Trocken-Säule... -
Seite 14: Wasserablaufschlauch
de Aufstellen und Anschließen Den Kondenswasserschlauch vom 4.4 Wasserablaufschlauch Stutzen ziehen. Während des Trocknens entsteht Kondenswasser, das Ihr Gerät zur automatischen Reinigung verwendet. Verwenden Sie den Wasserablauf- schlauch, um überschüssiges Kon- denswasser direkt ins Abwasser zu leiten. Hinweise ¡ Betreiben Sie dieses Gerät mit dem mitgelieferten Wasserablauf- schlauch. - Seite 15 Aufstellen und Anschließen de Den Wasserablaufschlauch bis Anschlussarten Wasserablauf zum Anschlag auf den Stutzen ACHTUNG! schieben. Bei einem verstopften oder ver- schlossenen Abfluss kann gestautes Abwasser in das Gerät zurückfließen. Vor dem Betrieb des Geräts si- ▶ cherstellen, dass Abwasser schnell abläuft und Verstopfungen beseiti- gen.
-
Seite 16: Gerät Ausrichten
de Aufstellen und Anschließen Ablauf in einen Den Wasserab- Gully. laufschlauch komplett durch den Krümmer schieben und mit dem Befesti- gungsmaterial fi- xieren. Den Krümmer am Gully befesti- gen. 4.5 Gerät ausrichten Um Geräusche und Vibrationen zu reduzieren, richten Sie das Gerät richtig aus. -
Seite 17: Kennenlernen
Kennenlernen de Kennenlernen 5 Kennenlernen Kennenlernen 5.1 Gerät Hier finden Sie eine Übersicht über die Bestandteile Ihres Geräts. Je nach Gerätetyp können Einzelheiten im Bild abweichen, z. B. Farbe und Form. Lufteinlass Tür Wartungsklappe der Boden- Kondenswasserbehälter einheit → Seite 36 → Seite 34 Flusensieb → Seite 31 Bedienfeld → Seite 18... -
Seite 18: Bedienfeld
de Kennenlernen 5.2 Bedienfeld Über das Bedienfeld stellen Sie alle Funktionen Ihres Geräts ein und erhalten Informationen zum Betriebszustand. Programme → Seite 26 Programmwähler → Seite 30 Display → Seite 19 Tasten → Seite 22... -
Seite 19: Display
Display de Display 6 Display Im Display sehen Sie die aktuellen Display Einstellwerte, Auswahlmöglichkeiten oder Hinweistexte. Beispielhafte Displayanzeige Anzeige Benennung Beschreibung 0:40 Programmdauer / Ungefähre voraussichtliche Programmdau- Restzeit des Pro- er oder Restzeit des Programms. gramms 1:25 Zeitprogramm Zeitprogramm ist eingestellt. → "Zeitprogramme", Seite 27 8,0 kg Beladungsemp- Maximale Beladungsmenge für das einge-... - Seite 20 de Display Anzeige Benennung Beschreibung Start / Pause Starten, Abbrechen oder Pausieren ¡ leuchtet: Das Programm läuft und kann abgebrochen oder pausiert werden. ¡ blinkt: Das Programm kann gestartet oder fortgesetzt werden. Trockenziel Bügel- Das Trockenziel ist aktiviert. trocken → "Tasten", Seite 23 Trockenziel Das Trockenziel ist aktiviert. Schranktrocken → "Tasten", Seite 23 Trockenziel...
- Seite 21 Display de Anzeige Benennung Beschreibung Trockenziel Bügel- Programmstatus trocken Trockenziel Programmstatus Schranktrocken Knitterschutz Programmstatus Pause Programmstatus Programmende Programmstatus Beispiel...
-
Seite 22: Tasten
de Tasten Tasten 7 Tasten Hier finden Sie eine Übersicht zu den Tasten und deren Einstellmöglichkeiten. Tasten Taste Auswahl Beschreibung Start/ Nachlegen ¡ starten Programm starten, ab- brechen oder pausieren. ¡ abbrechen ¡ pausieren 3 Sek. ¡ aktivieren Die Kindersicherung akti- vieren oder deaktivieren. - Seite 23 Tasten de Taste Auswahl Beschreibung schranktrocken ¡ schranktrocken ¡ Mit der Auswahl schranktrocken ist ¡ +1 das Trockenziel akti- ¡ +2 viert. ¡ +3 Das Trockenziel legt fest, wie feucht oder trocken die Wäsche nach dem Program- mende ist. → "Trockenziel", Seite 25 ¡...
- Seite 24 de Tasten Taste Auswahl Beschreibung Schontrocknen ¡ aktivieren Schonendes Trocknen aktivieren oder deaktivie- ¡ deaktivieren ren. Die Temperatur wird für empfindliche Textilien re- duziert, z. B. für Polyacryl oder Elasthan. Die Programmdauer ver- längert sich. Fertig in ¡ Programmende ¡ Das Programmende festlegen.
-
Seite 25: Trockenziel
Trockenziel de Trockenziel 8 Trockenziel Für jedes Automatikprogramm ist ein Trockenziel vorgegeben. Das Trockenziel Trockenziel legt fest, wie trocken oder feucht Ihre Wäsche nach dem Programmende ist. Trockenziel Wäsche Trockungsergebnis schranktro- Mehrlagige, dicke Wä- Die Wäsche ist trocken. cken plus sche, die schlecht trock- net. -
Seite 26: Programme
de Programme Programme 9 Programme Sie können Ihre Textilien entweder mit einem Automatikprogramm oder einem Programme Zeitprogramm trocknen. 9.1 Automatikprogramme Automatikprogramme sind Program- Tipps me, in denen Feuchtigkeitssensoren ¡ Wählen Sie das Trockenziel ent- während des Trocknens die Rest- sprechend der Textilien oder des feuchte der Wäsche messen. -
Seite 27: Zeitprogramme
Programme de Programm Beschreibung max. Be- ladung (kg) Hygiene Plus Strapazierfähige und kochfeste Textilien aus Baumwolle und Leinen trocknen. Hinweis: Besonders geeignet bei erhöh- ten hygienischen Ansprüchen. Sportswear Schnelltrocknende Sportbekleidung aus Funktionsfasern, Mikrofasern und Synthe- tik trocknen. Hemden/Blusen Oberhemden und Blusen aus Baumwolle, Leinen, Synthetik oder Mischgeweben trocknen. - Seite 28 de Programme Zeitprogramm Beschreibung max. Be- ladung (kg) Zeitprogramm warm Alle Textilarten außer Wolle und Seide trocknen. Geeignet für vorgetrocknete oder leicht feuchte Wäsche und zum Nachtrocknen mehrlagiger, dicker Wäsche.
-
Seite 29: Zubehör
Bodeneinheit. Podest Gerät erhöht aufstellen, WTZPW20D damit es leicht beladen und entladen werden kann. nen des QR-Codes im Inhaltsver- Wäsche 11 Wäsche zeichnis oder auf www.bosch-ho- me.com. Wäsche Hinweis: Weiterführende Informatio- nen finden Sie in der Digitalen Ge- brauchsanleitung durch das Einscan-... -
Seite 30: Wäsche Vorbereiten
Sie in der Digitalen Ge- Programmende ändern möchten, brauchsanleitung durch das Einscan- stellen Sie erst die Fertig in-Zeit ein. nen des QR-Codes im Inhaltsver- zeichnis oder auf www.bosch-ho- Auf Start/ Nachlegen drücken. ▶ me.com. a Im Display werden entweder Pro- grammdauer oder die Fertig in-Zeit angezeigt. -
Seite 31: Wäsche Nachlegen
Grundlegende Bedienung de a Das Display zeigt nach Program- 12.9 Flusensieb mende: "End". Während des Trocknens werden die Flusen aus der Wäsche im Flusen- 12.5 Wäsche nachlegen sieb gesammelt. Das Flusensieb Nach Programmstart können Sie die schützt das Gerät vor Flusen. Wäsche jederzeit entnehmen oder Flusensieb reinigen nachlegen. - Seite 32 de Grundlegende Bedienung Die Flusen der Mulde entfernen. Die Flusen entfernen. Stellen Sie sicher, dass keine Flu- Die beiden Flusensiebe gründlich sen in den Luftkanal fallen. mit fließendem, warmem Wasser Das zweiteilige Flusensieb trennen. reinigen und abtrocknen. Die beiden Flusensiebe öffnen. Die beiden Flusensiebe schließen und zusammensetzen.
-
Seite 33: Filtersytem Der Bodenein- Heit
Grundlegende Bedienung de Das zweiteilige Flusensieb einset- Die Filtermatte vorsichtig von den zen. Halterungen entfernen. Stellen Sie sicher, die Filtermatte Die Tür schließen. nicht zu verformen oder zu be- schädigen. 12.10 Filtersytem der Boden- Die Wärmetauscherabdeckung mit einheit einer weichen Bürste reinigen. Während des Trocknens werden die Flusen aus der Wäsche im Filtersys- tem der Bodeneinheit gesammelt. -
Seite 34: Kondenswasserbehälter
de Grundlegende Bedienung Die Filtermatte mit fließendem, war- 12.11 Kondenswasserbehäl- mem Wasser gründlich reinigen und mit der Hand ausdrücken. Während des Trocknens entsteht Kondenswasser, das Ihr Gerät zur automatischen Reinigung verwendet. Das Kondenswasser wird werkseitig im Kondenswasserbehälter des Ge- räts gesammelt. Hinweis: Betreiben Sie dieses Gerät mit dem mitgelieferten Wasserablauf- schlauch. -
Seite 35: Kindersicherung
Im Display erlischt zum Anschlag einschieben. Grundeinstellungen 14 Grundeinstellungen Sie können Ihr Gerät auf Ihre Bedürf- Grundeinstellungen nisse einstellen. Hinweis: Weiterführende Informatio- nen finden Sie in der Digitalen Ge- brauchsanleitung durch das Einscan- nen des QR-Codes im Inhaltsver- zeichnis oder auf www.bosch-ho- me.com. -
Seite 36: Reinigen Und Pflegen
Hinweis: Weiterführende Informatio- nen finden Sie in der Digitalen Ge- brauchsanleitung durch das Einscan- nen des QR-Codes im Inhaltsver- zeichnis oder auf www.bosch-ho- me.com. Wenn Sie ein Tuch unter die War- 15.1 Tipps zum Reinigen und tungsklappe legen, können Sie Pflegen das Restwasser der Bodeneinheit auffangen. - Seite 37 Reinigen und Pflegen de Den Einsatz waagerecht herauszie- Bodeneinheit reinigen hen. Sie können sichtbare Verunreinigun- gen in der Bodeneinheit entfernen. VORSICHT Schnittgefahr! Scharfe Kanten am Wärmetauscher können beim Berühren zu Schnittver- letzungen führen. Nicht die Lamellen des Wärmetau- ▶ schers berühren. Die Bodeneinheit öffnen → Seite 36.
- Seite 38 de Reinigen und Pflegen Das Gitter des Lufteinlasses vor- Bodeneinheit schließen sichtig mit dem Bürstenaufsatz ei- Voraussetzung: Die Bodeneinheit ist nes Staubsaugers reinigen. geöffnet. → "Bodeneinheit öffnen", Seite 36 Die Wärmetauscherabdeckung am Griff einsetzen. Stellen Sie sicher, das Gitter dabei nicht zu verformen oder zu be- schädigen.
-
Seite 39: Feuchtigkeitssensor
Reinigen und Pflegen de 15.3 Feuchtigkeitssensor Der Feuchtigkeitssensor dieses Ge- räts ermittelt, wie feucht Ihre Wäsche während des Trocknens ist. Je nach Restfeuchte der Wäsche ändert das Gerät die Dauer des Automatikpro- gramms. Feuchtigkeitssensor reinigen Auf dem Feuchtigkeitssensor können sich nach einiger Zeit Rückstände von Kalk, Waschmitteln und Pflege- mitteln ablagern. -
Seite 40: Störungen Beheben
de Störungen beheben Störungen beheben 16 Störungen beheben Kleinere Störungen an Ihrem Gerät können Sie selbst beheben. Nutzen Sie die Störungen beheben Informationen zur Störungsbehebung, bevor Sie den Kundendienst kontaktie- ren. So vermeiden Sie unnötige Kosten. WARNUNG Stromschlaggefahr! Unsachgemäße Reparaturen sind gefährlich. Nur dafür geschultes Fachpersonal darf Reparaturen am Gerät durchführen. - Seite 41 Störungen beheben de Störung Ursache und Störungsbehebung Gerät pausiert, aber Abkühlprozess aktiv. die Trommel dreht Kein Fehler - keine Handlung notwendig. ▶ sich. Knitterbildung. Beladungsmenge ist zu hoch. Beachten Sie die maximale Beladungsmenge der ▶ → "Programme", Seite 26. Wäsche liegt nach dem Trocknen zu lang in der Trom- mel.
- Seite 42 de Störungen beheben Störung Ursache und Störungsbehebung und Programm ab- → "Bodeneinheit schließen", Seite 38. gebrochen. Kondenswasser im Gerät verwendet Kondenswasser für die automatische Kondenswasserbehäl- Selbstreinigung. ter obwohl Wasserab- Kein Fehler - keine Handlung notwendig. ▶ laufschlauch ange- Wasserablaufschlauch ist nicht korrekt angeschlos- schlossen ist.
- Seite 43 Störungen beheben de Störung Ursache und Störungsbehebung Trocknungszeit ist zu Stellen Sie sicher, dass der Lufteinlass des Geräts ▶ lang. freigehalten ist. Wärmetauscher ist verunreinigt. → "Bodeneinheit öffnen", Seite 36. Wärmetauscher reinigen. → "Bodeneinheit reinigen", Seite 37 → "Bodeneinheit schließen", Seite 38. Wasser läuft aus. Gerät ist nicht korrekt ausgerichtet. Gerät ausrichten ▶...
- Seite 44 de Störungen beheben Störung Ursache und Störungsbehebung Wäsche ist zu feucht. → "Trockenziel ändern", Seite 25. ▶ Trockenziel nicht angepasst. → "Trockenziel anpassen", Seite 25. ▶ Beladungsmenge zu gering. Stellen Sie zum Nachtrocknen ein Zeitprogramm ▶ ein. → "Programme", Seite 26 Feuchtigkeitssensor verunreinigt. → "Feuchtigkeitssensor reinigen", Seite 39. ▶ Trocknungsvorgang abgebrochen und Kondenswas- serbehälter gefüllt.
-
Seite 45: Transportieren, Lagern Und Entsorgen
Transportieren, Lagern und Entsorgen de Stellen Sie sicher, den Wasserab- Transportieren, Lagern und Entsorgen 17 Transportieren, laufschlauch nicht zu knicken. Lagern und Entsorgen Den Kondenswasserbehälter lee- ren → Seite 34. Erfahren Sie hier, wie Sie Ihr Gerät Transportieren, Lagern und Entsorgen Den Kondenswasserbehälter ein- für den Transport und die Lagerung schieben → Seite 35. -
Seite 46: Kundendienst
de Kundendienst Informationen über aktuelle Entsor- Die Kontaktdaten des Kundendiensts gungswege erhalten Sie bei Ihrem finden Sie im beiliegenden Kunden- Fachhändler sowie Ihrer Gemein- dienstverzeichnis oder auf unserer de- oder Stadtverwaltung. Webseite. Dieses Gerät ist entspre- 18.1 Erzeugnisnummer (E- chend der europäischen Nr.) und Fertigungsnum- Richtlinie 2012/19/EU mer (FD) -
Seite 47: Verbrauchswerte
Verbrauchswerte de Verbrauchswerte 19 Verbrauchswerte Das Programm Baumwolle Eco Die tatsächlichen Werte können je Verbrauchswerte (gekennzeichnet durch "Pfeil") ist nach Gewebeart, Zusammensetzung zum Trocknen normal nasser Baum- der zu trocknenden Wäsche, Rest- wollwäsche geeignet und in Bezug feuchte im Gewebe, eingestelltem auf den Energieverbrauch für das Trocknungsgrad, Beladungsmenge, Trocknen nasser Baumwollwäsche... -
Seite 48: Technische Daten
de Technische Daten Programm End- Bela- Schleu- Pro- Ener- feuchte dung der- fangs- gramm- giever- (kg) dreh- feuchte dauer brauch zahl (U/ (h:min) (kWh/ min) Zyklus) Baumwolle + bügeltro- 12,0 1400 1:14 0,52 cken Baumwolle + bügeltro- 12,0 1000 2:12 1,08 cken Baumwolle + bügeltro- 12,0... - Seite 49 Technische Daten de EU-Produktdatenbank EPREL. Bitte folgen Sie dann den Anweisungen der Modellsuche. Die Modellkennung ergibt sich aus den Zeichen vor dem Schrägstrich der Erzeugnisnummer (E-Nr.) auf dem Typenschild. Alterna- tiv finden Sie die Modellkennung auch in der ersten Zeile des EU-Ener- gielabels.
- Seite 52 Expert advice for your Bosch home appliances, help with problems or a repair from Bosch experts. Find out everything about the many ways Bosch can support you: www.bosch-home.com/service Contact data of all countries are listed in the attached service direc- tory.
