2. Préparatifs de mesure
Placer le Quickset sur une surface plane et stable ou le visser sur un trépied.
Ajuster le trépied dans une plage < 5° et allumer le niveau laser avec la touche
(4). Le témoin de fonctionnement (3) s'allume et l'indicateur d'horizontalité (2)
clignote.
Une inclinaison de la tête du trépied supérieure à 5° est signalée après un court
instant par un clignotement rapide du rayon laser et de l'indicateur d'horizontalité
(2). Dans ce cas, éteindre l'appareil et ajuster soigneusement le trépied.
Lorsque l'opération de mise à l'horizontale est terminée, le rayon laser se met à
tourner et l'indicateur d'horizontalité (2) s'éteint.
3. Fonction TILT
Dans le cas de modifications importantes sur la hauteur (occasionnées p. ex. par
le déplacement involontaire d'une jambe du trépied), la fonction Tilt assure la
mise hors circuit de l'appareil et avertit par un clignotement rapide du rayon laser
et de l'indicateur d'horizontalité (2).
Il faut ensuite procéder au réajustement de l'appareil avant de le remettre en
marche.
5. Récepteur
Allumer le récepteur en appuyant sur la touche (12) et sélectionner la fonction
souhaitée : Réglage fin ou grossier (11) (le réglage de base est « grossier » pour
TE 4/5) et signal acoustique (7). La fonction choisie apparaît dans l'affichage LCD
(10).
Pendant la mesure, cet affichage indique également le sens dans lequel le
récepteur doit être déplacé (flèche) (16).
Tourner la fenêtre de la sonde (8) vers le Quickset et la déplacer de haut en bas à
travers le rayon laser jusqu'à ce que l'affichage LCD (10) indique quelque chosE.
Déplacer alors le récepteur vers le centre jusqu'à ce que seule la barre centrale
(17) s'affiche en permanence.
Un signal continu retentit lorsque la barre s'affiche lorsque l'avertisseur sonore (7)
est allumé. L'affichage des flèches (16) est signalé par différentes tonalités
indiquant si le récepteur est placé trop haut ou trop bas.
Le réglage du volume de l'avertisseur sonore se fait sur deux niveaux pour
le TE 5.
Le récepteur s'éteint lorsqu'aucun rayon laser n'est émis pendant env.
7 minutes dans le champ de récepteur (8) (fenêtre de la sonde).

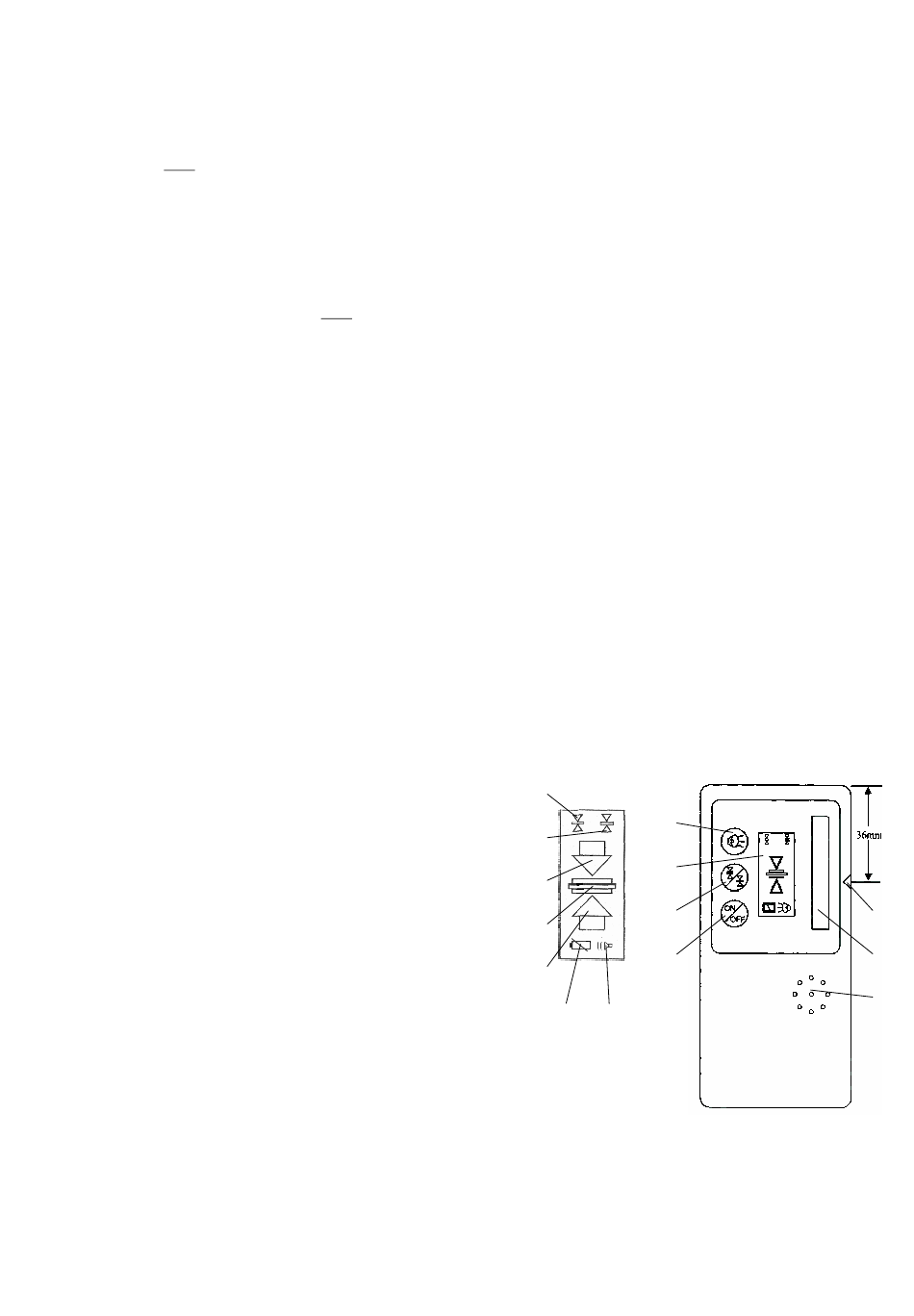

Eléments de commande pour TE 4, TE 5 :
(7) Touche / Affichage : Avertisseur sonore
(8) Fenêtre de la sonde
(9) Encoche au centre
(10) Ecran LCD (également sur la face arrière)
(11) Touche Fin / Grossier
(12) Touche Marche / Arrêt
(13) Sortie du signal sonore (avertisseur sonore)
(14) Affichage Fin
(15) Affichage Grossier
(16) Flèche pour le sens de déplacement
(17) Centre / Barre
(18) Témoin de contrôle de la batterie
(19) Affichage Marche
(20) Compartiment à batterie
All manuals and user guides at all-guides.com
23
25
4. Alimentation électrique
4.1 Laser
La capacité de l'accu est épuisée dès que le témoin de contrôle de l'accu (5)
clignote ; l'accu doit alors être rechargé au plus vite. Si ce n'est pas le cas,
l'appareil s'arrête automatiquement après un court instant.
Seul le chargeur standard THEIS peut être utilisé pour recharger l'accu au moyen
de la prise de chargement du compartiment de l'accu du niveau laser. L'accu peut
également être chargé lorsque
le compartiment de l'accu est démonté du laser.
Aucune surcharge n'est possible lorsque l'accu n'est pas chargé plusieurs fois
consécutivement. La durée de vie de l'accu peut être réduite par les surcharges.
L'accu doit être chargé à température ambiante. Un chargement sous +5 °C peut
entraîner des dommages à l'accu.
Utiliser uniquement le chargeur dans des locaux parfaitement secs !
Même si l'appareil n'est pas utilisé, l'accu doit être rechargé
au plus tard toutes les 6 semaines !!!
4.2 Récepteur
La batterie (9 V, bloc électrique) doit être remplacée lorsque le symbole de la
batterie (18) apparaît dans l'écran LCD ; dans le cas contraire, la portée de
l'appareil peut être limitée.
Appuyer légèrement sur le couvercle coulissant du compartiment de la batterie et
le déplacer latéralement.
Eliminer les anciennes batteries dans le respect des directives en vigueur et
respecter la polarité lors de la mise en place des nouvelles batteries
(voir symboles).
(14)
(7)
(15)
(10)
(16)
(11)
(17)
(12)
(16)
(18) (7)
24
TE 4
26
(9)
(8)
(13)
