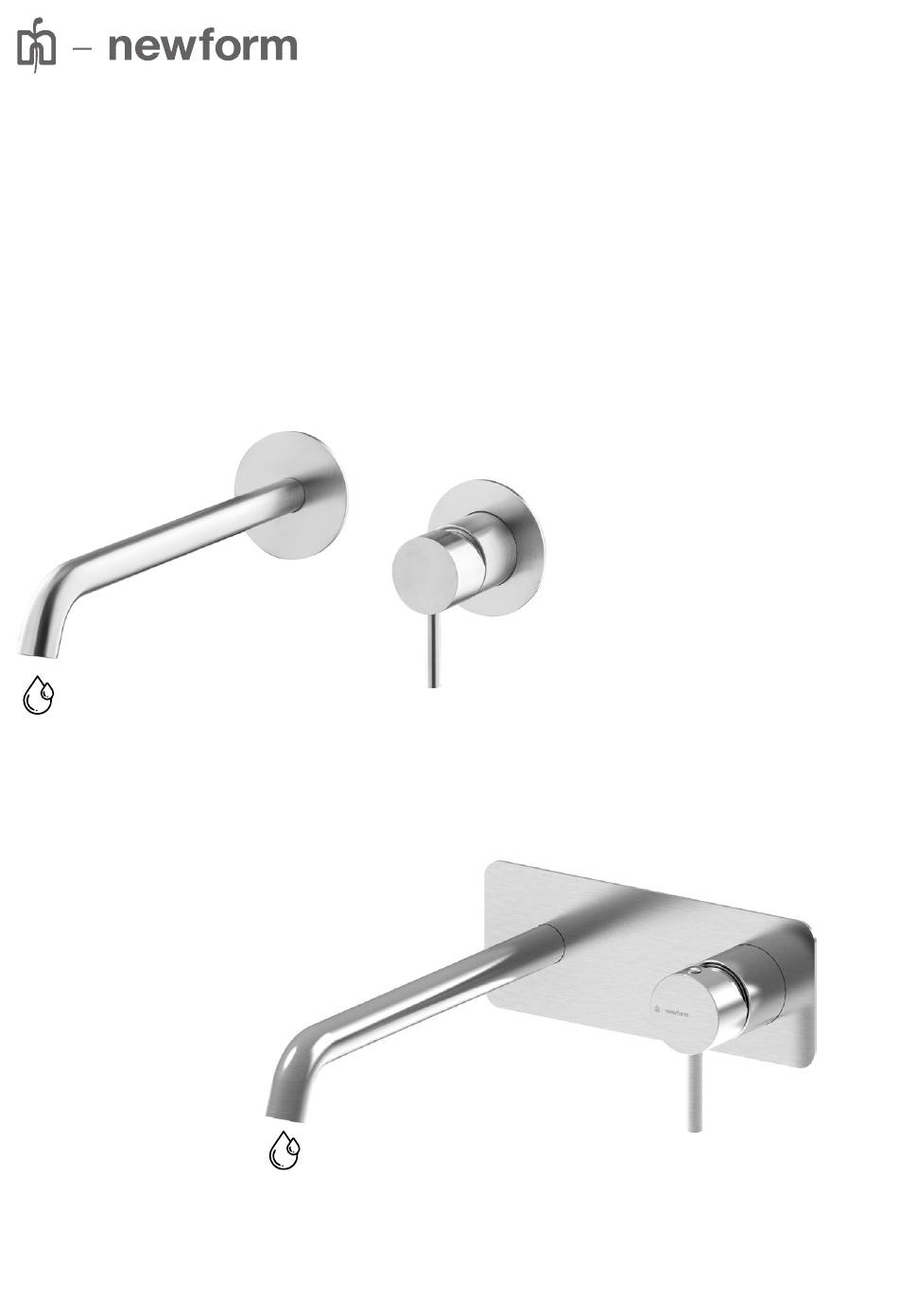

- Seite 1 X-STEEL istruzioni instructions instructions de montage 31 6 Bedienungsanleitung instrucciones инструкции instruktioner 使用说明 تعليامت S A V E 69628EX - 69630EX WATER 5 L/min S A V E 69629EX - 69631EX WATER 5 L/min...
- Seite 2 AVVERTENZE PER L’ USO E LA MANUTENZIONE • Il presente manuale è parte integrante del prodotto. • E’ necessario conservarlo in buono stato e per tutto il ciclo di vita del prodotto. • Vi consigliamo di leggere attentamente il presente manuale e tutte le disposizioni ivi contenute prima di utilizzare e installare il prodotto. •...
- Seite 3 РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ • Данное руководство является неотъемлемой частью изделия. • Необходимо хранить его в хорошем состоянии на протяжении всего срока службы изделия. • Мы рекомендуем внимательно прочитать это руководство и все содержащиеся в нем инструкции перед использованием и установкой изделия.
- Seite 4 X-STEEL DATI DI RIFERIMENTO_ REFERENCES_ DONNÉES DE RÉFÉRENCE _REFERENZANGABEN_ DATOS DE البيانات املرجعية СПРАВОЧНЫЕ ДАННЫЕ REFERENCIA_ _REFERENSUPPGIFTER_参考数据_ 69628EX 69629EX Si certifica che tutte le parti e i componenti d’origine nazionale, CEE e d’importazione contenuti in questo prodotto (L.166/2009) sono stati accuratamente controllati, assemblati e collaudati nei nostri stabilimenti.
- Seite 5 X-STEEL DATI DI RIFERIMENTO_ REFERENCES_ DONNÉES DE RÉFÉRENCE _REFERENZANGABEN_ DATOS DE البيانات املرجعية СПРАВОЧНЫЕ ДАННЫЕ REFERENCIA_ _REFERENSUPPGIFTER_参考数据_ 69630EX 69631EX Si certifica che tutte le parti e i componenti d’origine nazionale, CEE e d’importazione contenuti in questo prodotto (L.166/2009) sono stati accuratamente controllati, assemblati e collaudati nei nostri stabilimenti.
- Seite 6 X-STEEL PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTAL- УСТАНОВКА LATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE_ INSTALLATIONSPROCEDURER _ 安装程序 _ املرحلة FASE 1_PHASE 1_ÉTAPE 1_SCHRITT 1_FASE 1_1 ЭТАП_FAS 1_步骤一_ 1 Fissaggio e connessione miscelatore. Togliere le protezioni in plastica e rimuovere il tappo come indicato in figura. Mixer fastening and connection.
- Seite 7 X-STEEL PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTAL- УСТАНОВКА LATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE_ INSTALLATIONSPROCEDURER _ 安装程序 _ املرحلة FASE 2_PHASE 2_ÉTAPE 2_SCHRITT 2_FASE 2_ 2 ЭТАП_FAS 2_步骤二_ 2 Fissaggio parti esterne. Avvitare il raccordo (1) alla bocca di erogazione (2) interponendo il decoro (3). Avvitare la bocca alla parte incasso garantendo la tenuta.
- Seite 8 X-STEEL PROCEDURE DI INSTALLAZIONE_ INSTALLATION PROCEDURE_ PROCÉDURES D’INSTAL- УСТАНОВКА LATION_ INSTALLATIONSANWEISUNGEN_ INSTRUCCIONES DE MONTAJE_ INSTALLATIONSPROCEDURER _ 安装程序 _ 12-13 Ringens vridmoment 12-13 Nm 环形螺母松紧扭矩为12-13Nm 13-12 Använd en dynamometrisk nyckel 请使用扭矩扳手 املرحلة FASE 2_PHASE 2_ÉTAPE 2_SCHRITT 2_FASE 2_ 2 ЭТАП_FAS 2_步骤二_ 2 Крепление...
-
Seite 9: Maintenance
Die Firma Newform S.p.A. haftet containing alcohol, acids or other aggressive substances. nicht für Schäden, die durch Nichtbeachtung solcher Newform s.p.a. will not respond to any damages caused by Vorschriften verursacht werden. failure to observe the above rules. - Seite 10 ،)يوىص أيض ً ا بتنظيف الصنابري باملاء والصابون فقط، وتجنب استخدام املنظفات الكاشطة (يف شكل مسحوق أو سائل S.p.A أو ق ِ طع اإلسفنج الكاشطة أو املنتجات األخرى التي تحتوي عىل كحول أو أحامض أو مواد عدوانية أخرى. ت ُعفى .. من أية مسؤولية عن األ رض ار الناجمة عن عدم م ر اعاة هذه القواعدNEWFORM...
- Seite 11 X-STEEL ЗАПЧАСТИ RICAMBI_ SPARE PARTS_ PIECES DETACHEES_ ERSATZTEILE_ PIEZAS DE REPUESTO_ قطع الغيار RESERVDELAR_ 备件 _ 69628EX 69630EX 29470X 20117X 14720 29401X 25021X 29414X 26825 13327 CH042 S A V E WATER 5 L/min...
- Seite 12 X-STEEL ЗАПЧАСТИ RICAMBI_ SPARE PARTS_ PIECES DETACHEES_ ERSATZTEILE_ PIEZAS DE REPUESTO_ قطع الغيار RESERVDELAR_ 备件 _ 69629EX 69631EX 29470X 20117X 14720 29401X 29471X 26825 13327 CH042 S A V E WATER 5 L/min...
- Seite 13 X-STEEL PORTATE_ FLOW RATES_ DÉBITS_ WASSERSTRÖMUNGEN_ CAUDALES_ НАПОР_ FLÖDESHASTIG- الحموالت HETER _ 总量_ 69628EX 69630EX 27852.00.000 69629EX 69631EX 27852 + 69631EX 27852 + 69630EX 27852 + 69629EX 27852 + 69628EX l/min l/min 4,30 5,57 5,10 4,92 5,02...
- Seite 14 NOTE...
