HAGOR ScreenOut Pro 55“ Back-to-Back Installationsanleitung Seite 7

4
Stele auf Fundament aufsetzen | Place the stele on the foundation
D
C
B
A

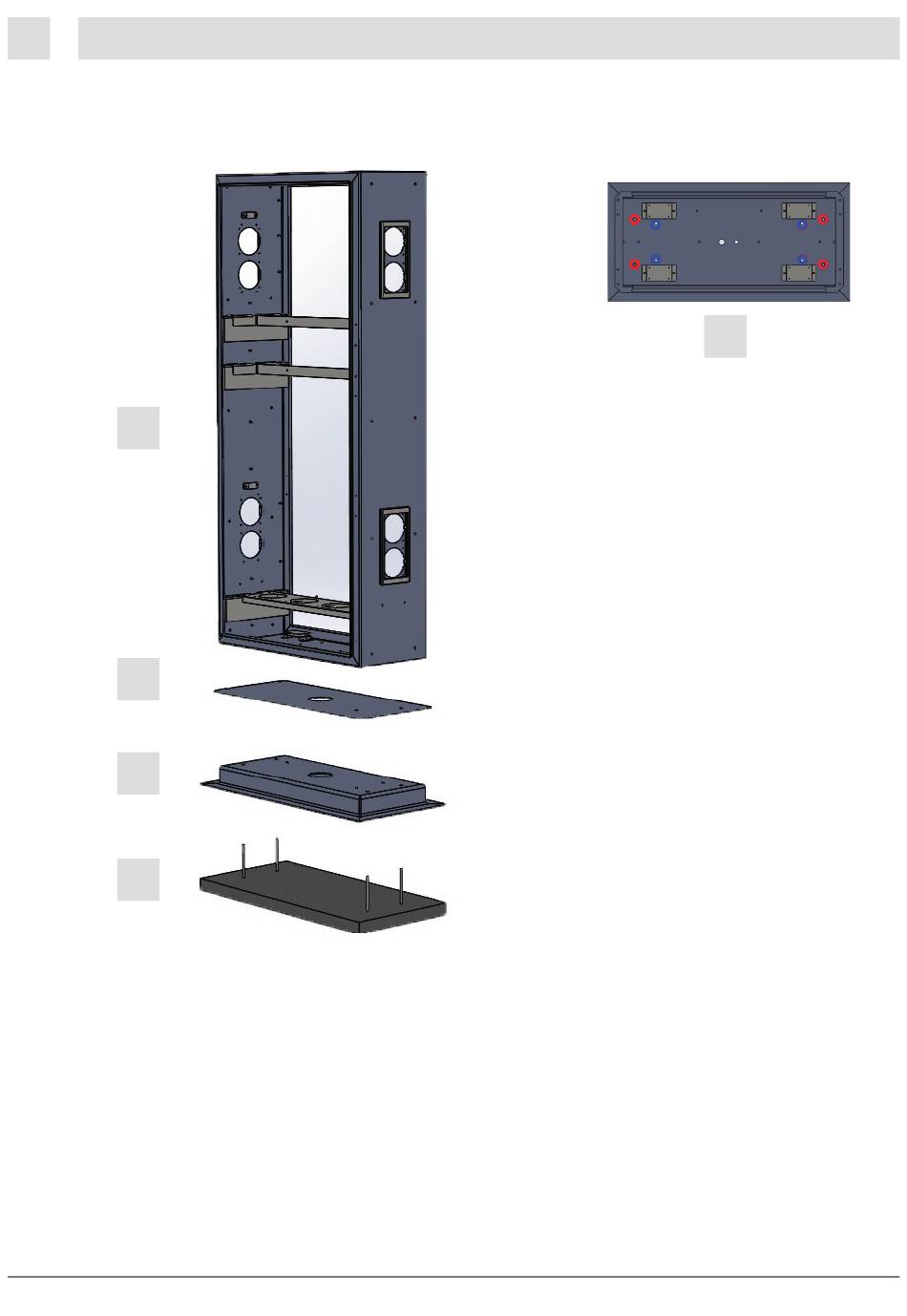

Setzen Sie nun die Bauteile in folgender Reihenfolge auf Ihr Fundament (A).
Sockel (B), Abdeckblech unten (großes Loch in der Mitte) (C), Stelen Grundkörper (D).
Verschrauben Sie die Stele mit Ihrem Fundament (rote Markierung) (E).
Verschrauben Sie die Stele zusätzlich mit den mitgelieferten M8 Schrauben an dem Sockel (blaue Markierung) (E).
Now place the components on your foundation in the following order (A).
Base (B), cover plate below (large hole in the middle) (C), stela base body (D).
Screw the stele to your foundation (red marking) (E).
In addition, screw the stele to the base with the M8 screws provided (blue marking) (E).
