HAGOR ScreenOut Pro 55“ Back-to-Back Installationsanleitung Seite 5

2
Abnehmen der Verkleidungen | Removing the panels
A
C

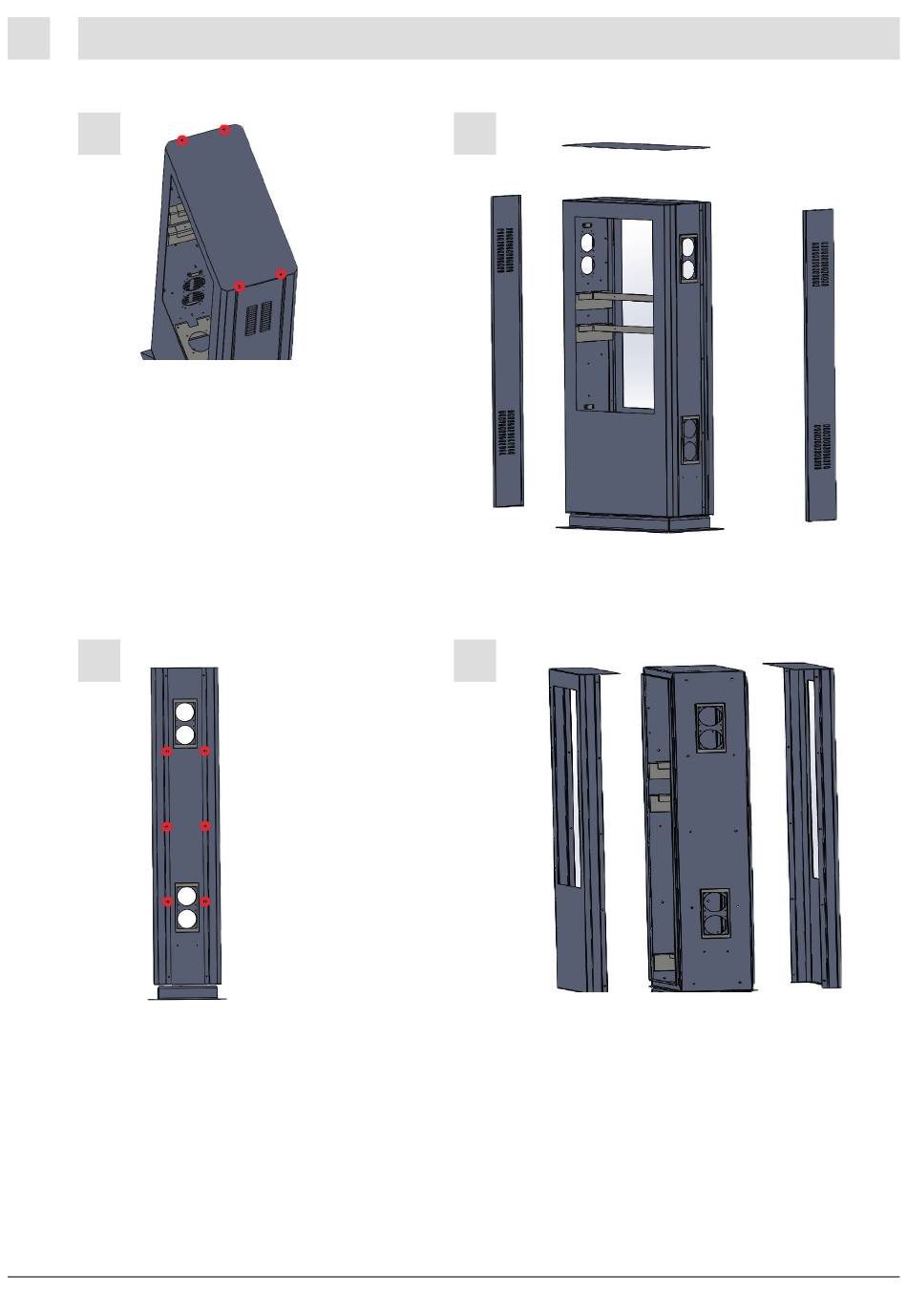

Lösen und entfernen Sie nun die 4 Schrauben der Abdeckplatte (A).
Nehmen Sie oben die Abdeckplatte sowie die Bodenplatte ab und entnehmen Sie die beiden Seitenverkleidungen (B).
Lösen und entfernen Sie die 6 Schrauben der Frontverkleidungen auf beiden Seiten (C) und nehmen Sie nun die
beiden Frontverkleidungen ab (D).
Now loosen and remove the 4 screws on the cover plate (A).
Remove the cover plate and the base plate at the top and remove the two side panels (B).
Loosen and remove the 6 screws of the front panels on both sides (C) and now take the both front panels (D).
