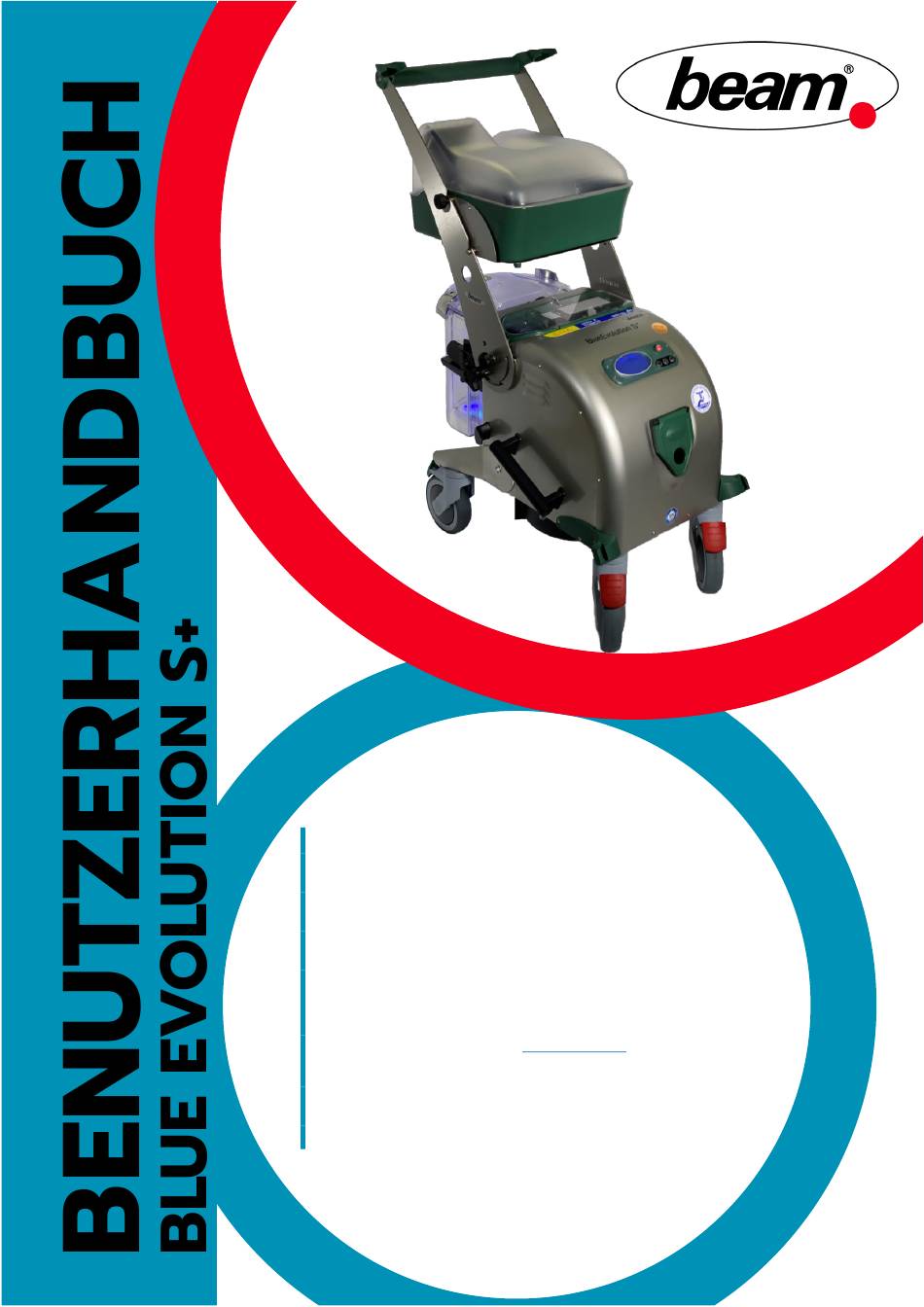

- Seite 1 HERSTELLER beam GmbH AB SERIENNUMMER 21/R1-09588 VERSION AUSGABEDATUM 05.04.2021 ANSCHRIFT Illertalstraße 3 DE 89281 Altenstadt info@beam.de +49 8337 7400-0 GESCHÄFTSFÜHRER Robert Wiedemann Marco Wiedemann...
- Seite 2 REDAKTION & VISUALISIERUNG Manualpilot Beratung vereinbaren: +49 176 61370152 https://www.manualpilot.de/ © Copyright by...
-
Seite 3: Änderungen Und Urheberrecht
Zur besseren Darstellung wurden auf einigen Grafiken Bauteile entfernt oder verändert abgebildet. Der Anspruch, der Firma beam GmbH ist es, stets das beste Produkt für seine Kunden bereitzustellen. Daher ist es möglich, dass nach Ausgabe dieses Handbuchs eingeflossene Änderungen und Verbesserungen nicht beinhaltet sind. - Seite 4 Produkten und Handbüchern. Dazu brauchen wir Ihre Unterstützung. Wir würden uns sehr über ein Feedback freuen. Dazu einfach diese Seite kopieren oder scannen und an den untenstehenden Kontakt schicken. Kontakt beam GmbH Illertalstraße 3 DE 89281 Altenstadt info@beam.de Feedback Bewertung Wie würden Sie dieses Handbuch im Allgemeinen...
-
Seite 5: Inhaltsverzeichnis
Produktbeschreibung _________________________________________________ 6 Gesamtübersicht Grundgerät _____________________________________________ 6 Technische Daten _______________________________________________________ 7 Konformitätserklärung __________________________________________________ 8 Sicherheit ___________________________________________________________ 9 Legende der Warnhinweise _______________________________________________ 9 Legende der Symbole __________________________________________________ 10 Warnhinweise ________________________________________________________ 10 Betriebsbedingungen ___________________________________________________ 11 Lagerbedingungen _____________________________________________________ 11 Beschreibung Bediener und Fachkraft _____________________________________ 11 2.6.1 Persönliche Schutzausrüstung ________________________________________________ 11 2.6.2... - Seite 6 3.4.3 Funktionen ________________________________________________________________ 29 3.4.4 Funktion Dampf aktivieren ___________________________________________________ 29 3.4.4.1 Funktion Dampf deaktivieren _______________________________________________ 30 3.4.5 Funktion Heißwasser aktivieren _______________________________________________ 31 3.4.5.1 Funktion Heißwasser deaktivieren ___________________________________________ 32 3.4.6 Funktion Saugen aktivieren ___________________________________________________ 32 3.4.6.1 Funktion Saugen deaktivieren ______________________________________________ 33 Außerbetriebnahme ___________________________________________________ 34 3.5.1 Außerbetriebnahme vorbereiten ______________________________________________ 34...
-
Seite 7: Produktbeschreibung

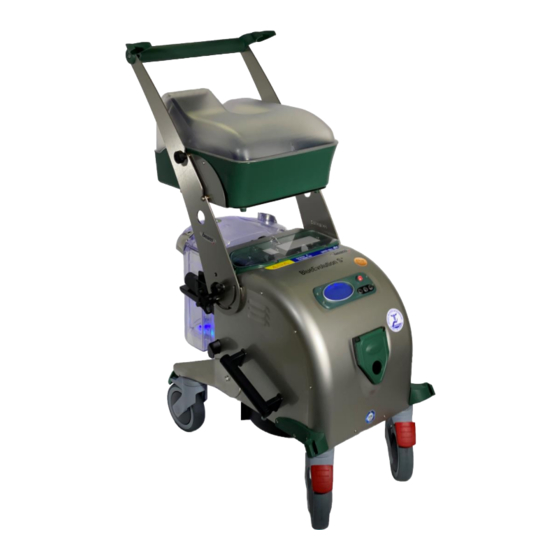

1 Produktbeschreibung 1.1 Gesamtübersicht Grundgerät Abbildung 1.1-1 Gesamtübersicht Grundgerät Handgriff Abdeckung Einfüllöffnungen Zubehörbox Sternmuttern Zubehörbox (beidseitig) Display Trägerarm (beidseitig) Schlauchanschluss Filtertank Tragegriff (beidseitig) Hauptschalter Schalldämmgehäuse Feststellbremse Hinterrad (beidseitig) Sternmuttern Trägerarm (beidseitig) Feststellbremse Vorderrad (beidseitig) Sternmuttern klein (beidseitig) © Copyright by... -
Seite 8: Technische Daten
1.2 Technische Daten Benennung Einheit Wert (inklusive Toleranz) Nennspannung V in AC 50/60 Gesamtleistung 3500 Nennaufnahme 2300 Edelstahlkessel Nennaufnahme Motor 1100 Geräuschentwicklung 74,5 Automatisches Nachfüllsystem (optional) Temperatur Dampf maximal °C Druck Dampf maximal Unterdruck (Wassersäule) mm H2O 2100 Füllmenge Wasserfilter maximal Wassermenge Wasserfilter zwischen minimalem- und... -
Seite 9: Konformitätserklärung
1.3 Konformitätserklärung Abbildung 1.3-1 Konformitätserklärung © Copyright by... -
Seite 10: Sicherheit
2 Sicherheit 2.1 Legende der Warnhinweise Dieses Warnzeichen warnt vor möglichen Gefahren. Zur Vermeidung von Tod, Verletzungen und Schäden alle Maßnahmen, welche mit diesem Warnzeichen gekennzeichnet sind, ausnahmslos befolgen. Die Höhe der Gefahr unterscheidet sich wie folgt: GEFAHR Schwere Körperverletzungen oder Lebensgefahr! Schlagwort „Gefahr“... -
Seite 11: Legende Der Symbole
2.2 Legende der Symbole Symbol Funktion Handlungsvoraussetzung ◼ Zeigt Bedingungen für nachfolgende Handlungen auf. Handlungsaufforderung ➔ Fordert den Bediener zu einer Handlung auf Handlungsresultat Zeigt das Resultat einer vorangegangenen Handlung auf. − Aufzählung Gliedert mehrere Punkte einer Liste. Tabelle 2.2—1 Legende der Symbole INFO Zeigt nützliche und hilfreiche Informationen oder Tipps und Empfehlungen an. -
Seite 12: Betriebsbedingungen
Defekte Bauteile! Verletzungen. ➔ Gerät vor jeder Inbetriebnahme auf ordnungsgemäßen Zustand prüfen. Wenn Gerät Mängel aufweist: ➔ Zustand des Geräts unverändert lassen. ➔ beam-Servicecenter kontaktieren. 2.4 Betriebsbedingungen Gerät unter folgenden Bedingungen betreiben: − Unter normaler Umgebungstemperatur − In regen- und frostgeschützter Umgebung −... -
Seite 13: Bediener
Führt beschriebene Wartungstätigkeiten durch. − Stellt vor Gebrauch sicher, dass das Gerät in funktionsfähigem Zustand ist. − Meldet Defekte an den Betreiber oder direkt an die Firma beam GmbH. 2.6.3 Fachkraft Definition und Verantwortung der Fachkraft: − Befolgt dieses Benutzerhandbuch. -
Seite 14: Entsorgung
2.6.7 Entsorgung Gerät und Bauteile des Geräts wie folgt entsorgen: − Sicherstellen, dass nach der Nutzungsdauer einzelne Bauteile ordnungsgemäß entsorgt werden. − Sicherstellen, dass nach der Nutzungsdauer das Gerät ordnungsgemäß entsorgt wird. − Sicherstellen, dass länderspezifische Abfallverordnungsrichtlinien eingehalten sind. − Sicherstellen, dass alle Betriebsstoffe vor der Entsorgung entfernt sind. -
Seite 15: Trägerarme Mit Handgriff Montieren
3.2.1 Trägerarme mit Handgriff montieren Abbildung 3.2-1 Trägerarme und Handgriff montieren Sternmuttern Trägerarm (beidseitig) Einhängenuten (beidseitig) Sternmuttern klein (beidseitig) Unterlegscheiben (beidseitig) Trägerarm Sicherstellen, dass folgende Bauteile bereit liegen: − Sternmuttern Trägerarm 7 − Sternmuttern klein 8 − Trägerarm 11 − Unterlegscheiben 17 ➔... -
Seite 16: Zubehörbox Montieren
3.2.2 Zubehörbox montieren Abbildung 3.2-2 Zubehörbox montieren Zubehörbox Unterlegscheiben (beidseitig) Sternmuttern Zubehörbox (beidseitig) Zapfen Trägerarm Sicherstellen, dass folgende Bauteile bereit liegen: − Zubehörbox 2 − Sternmuttern Zubehörbox 10 − Unterlegscheiben 18 ➔ Zubehörbox 2 mit Zapfen 20 an Trägerarm 11 einhängen. ➔... -
Seite 17: Inbetriebnahme
3.3 Inbetriebnahme 3.3.1 Spannungsversorgung herstellen Abbildung 3.3-1 Spannungsversorgung herstellen Schutzkontaktstecker ACHTUNG Fehlerhafte Spannungsversorgung! Sachschaden. ➔ Sicherstellen, dass Netzspannung der Steckdose, der Nennspannung des Gerätes entspricht. ➔ Detaillierte Information siehe 1.2 Technische Daten. ➔ Schutzkontaktstecker 25 in Steckdose einstecken. © Copyright by... -
Seite 18: Vorratstank Und Heißwassermodul Befüllen
➔ Abdeckung Einfüllöffnungen 9 schließen. 3.3.2.2 Heißwassermodul befüllen ACHTUNG Unzulässiges Einfüllmedium! Schäden an Gerät! ➔ Leitungswasser verwenden. Wenn Leitungswasser sehr kalkhaltig ist: ➔ Vorfilter zur Entcarbonisierung verwenden. beam GmbH empfiehlt: − Brita Filterpatrone ➔ Vorfilter auf https://www.dampfsauger-beam.de/startseite/ bestellen. © Copyright by... -
Seite 19: Filtertank
➔ Abdeckung Einfüllöffnungen 9 öffnen ➔ Verschluss Heißwassermodul 30 entfernen. ➔ Wasser einfüllen. ➔ Verschluss Heißwassermodul 31 anbringen. ➔ Abdeckung Einfüllöffnungen 9 schließen. 3.3.3 Filtertank Abbildung 3.3-3 Filtertank Filtertank Filterdeckel Verriegelung Filterdeckel (beidseitig) Markierung Füllstand Verriegelung Filtertank (beidseitig) Siphon Filtertank 12 enthält Wasserfiltersystem: −... -
Seite 20: Filtertank Entfernen
3.3.3.1 Filtertank entfernen Abbildung 3.3-4 Filtertank entfernen Filtertank Filterdeckel Verriegelung Filterdeckel (beidseitig) Markierung Füllstand Verriegelung Filtertank (beidseitig) ➔ Verriegelungen Filtertank 35 beidseitig lösen und aushängen. ➔ Filtertank 12 nach hinten wegnehmen. 3.3.3.2 Filterdeckel abnehmen ➔ Verriegelungen Filterdeckel 34 lösen und aushängen. ➔... -
Seite 21: Filtertank Einsetzen
3.3.3.4 Filtertank einsetzen Abbildung 3.3-5 Filtertank einsetzen Kontrollnut Kontrollsteg ➔ Sicherstellen, dass Siphon 38 ordnungsgemäß eingesetzt ist. ➔ Filtertank 12 an Gerät einsetzen. ➔ Sicherstellen, dass Kontrollsteg 41 in Kontrollnut 40 eingefahren ist. ➔ Verriegelung Filtertank 36 schließen. Filtertank 12 ist eingesetzt. 3.3.4 Dampf- und Saugschlauch Abbildung 3.3-6 Dampf- und Saugschlauch Schlauchanschluss... -
Seite 22: Dampf- Und Saugschlauch Anschließen
Oberfläche angepasst ist. INFO Ersatzteile und Zubehör. ➔ Ersatzteile und Zubehör im Internetshop bestellen. ➔ Siehe https://www.dampfsauger-beam.de/startseite/ INFO Wartung und Pflege. Um Funktion und lange Lebensdauer zu gewährleisten folgende Punkte befolgen: ➔ Zubehör regelmäßig auf einwandfreien Zustand prüfen. - Seite 23 Aufsatz Bezeichnung Anwendungsgebiet Verlängerungsrohr Verlängerung zwischen (Zweifache Handbedieneinheit und wählbaren Verlängerung Aufsätzen möglich) Extraktionsdüse − Polster breit ohne Aufsatz − Matratzen − Teppiche Extraktionsdüse − Polster, schmal ohne Aufsatz − Matratzen − Teppiche − Autositze − Fahrzeuginnenreinigung − Fußmatten Adapter für Verbindet Handbedieneinheit mit Bodendüse Bodendüse oder Verlängerungsrohr mit...
-
Seite 24: Zubehör Auf Extraktionsdüse Breit
3.3.5.2 Zubehör auf Extraktionsdüse breit ACHTUNG Empfindliche Parkettböden und Laminatböden! Sachschaden. Wenn Gummilippenaufsatz verwendet ist: ➔ Dampfstufe MIN wählen. ➔ Sicherstellen, dass Heißwassermodul deaktiviert ist. ➔ Bürstenaufsatz ausschließlich auf unempfindlichen Oberflächen verwenden. Folgendes Zubehör ist direkt auf Extraktionsdüse breit aufsteckbar: −... -
Seite 25: Zubehör Auf Bodendüse
Aufsatz Bezeichnung Anwendungsgebiet Silikonlippe mit − Glasflächen Bürstenaufsatz − Fenster − Spiegel Gummilippenaufsatz Nahezu alle Oberflächen wie: − Fensterrahmen, Fenstersimse − Zimmertüren − Küchenschränke − Kunststoffteile Nylonbürstenaufsatz Vorreinigung stark verschmutzter Oberflächen wie: − Gummifußmatten − Kunststofffußmatten − Fenstergummi Tabelle 3.3—4 Zubehör auf Extraktionsdüse schmal 3.3.5.4 Zubehör auf Bodendüse Folgendes Zubehör ist direkt auf Bodendüse aufsteckbar:... -
Seite 26: Zubehör Auf Punkstrahldüse
Aufsatz Bezeichnung Anwendungsgebiet Gleitaufsatz − Teppichböden − Matten − Trockensaugen Tabelle 3.3—5 Zubehör auf Bodendüse 3.3.5.5 Zubehör auf Punkstrahldüse ACHTUNG Empfindliche Oberflächen! Sachschaden. ➔ Rundbürsten und Eckenbürste ausschließlich auf unempfindlichen Materialien verwenden. ➔ Sicherstellen, dass Nutzung auf Glasoberflächen ausgeschlossen ist. Folgendes Zubehör ist direkt auf Punktstrahldüse aufsteckbar: −... -
Seite 27: Betrieb
Aufsatz Bezeichnung Anwendungsgebiet Fugendüse schmal − Punktuelle Absaugung mit Silikonaufsatz − Trockensaugen Tabelle 3.3—6 Zubehör auf Punktstrahldüse 3.4 Betrieb ACHTUNG Empfindliche Materialien! Sachschaden. ➔ Sicherstellen, dass folgende Materialien vor Arbeiten mit Dampffunktion an verdeckter Stelle auf Verträglichkeit geprüft sind: − Silikon −... -
Seite 28: Gerät Einschalten
3.4.1 Gerät einschalten Abbildung 3.4-1 Gerät einschalten Hauptschalter Schaltstellung EIN Schaltstellung AUS Sicherstellen, dass folgende Voraussetzungen erfüllt sind: Spannungsversorgung ist hergestellt ◼ Dampf- und Saugschlauch ist angeschlossen ◼ ➔ Hauptschalter 13 auf Schaltstellung EIN 61 stellen. LED an Schaltstellung EIN 61 leuchtet. 3.4.2 Display Abbildung 3.4-2 Display ©... -
Seite 29: Übersicht Display
Anzeige Druck Taste Saugen Symbol inaktiv Taste Dampf Symbol Wassermangel Symbol Heißwassermodul Anzeige Wartung Symbol Heizung Kontrolllampe Symbol Dampf Taste Extrakt Anzeige Status INFO Werkseitige Einstellung. Display schaltet nach 10 Sekunden ohne Betätigung in den Energiesparmodus. Display zeigt Status OFF. 3.4.2.1 Übersicht Display Position... -
Seite 30: Funktionen
3.4.3 Funktionen INFO Einzelfunktionen und Funktionskombinationen Funktion Saugen ist als Einzelfunktion nutzbar. Funktion Dampf ist als Einzelfunktion nutzbar. Funktion Heißwasser und Funktion Dampf sind gleichzeitig nutzbar. Funktion Saugen und Funktion Dampf sind gleichzeitig nutzbar. Funktion Saugen, Funktion Heißwasser und Funktion Dampf sind gleichzeitig nutzbar. -
Seite 31: Funktion Dampf Deaktivieren
INFO Empfehlung des Herstellers. Austretende Wassertropfen nach erster Aufheizphase. ➔ Dampf auf geeignetes Auffangmedium richten, bis Dampfstrom gleichmäßig ist. Sicherstellen, dass folgende Voraussetzungen erfüllt sind: Vorratstank 31 ist gefüllt ◼ Gerät ist eingeschaltet. ◼ Dampf- und Saugschlauch 50 ist eingesteckt. ◼... -
Seite 32: Funktion Heißwasser Aktivieren
3.4.5 Funktion Heißwasser aktivieren Abbildung 3.4-5 Funktion Heißwasser aktivieren Bedienfeld Kontrolllampe Sicherungsknopf Taste Heißwasser Abzugshebel ACHTUNG Empfindliche Materialien! Sachschäden. ➔ Heißwasser ausschließlich auf unempfindlichen Materialien anwenden. INFO Starke Verschmutzungen. Schwemmeffekt des Heißwassers mit Dampf erhöht die Reinigungsleistung. Sicherstellen, dass folgende Voraussetzungen erfüllt sind: Gerät ist eingeschaltet. -
Seite 33: Funktion Heißwasser Deaktivieren
Durchflussmenge ist wie folgt an Display dargestellt: Abbildung 3.4-6 Durchflussmenge einstellen Kleine Durchflussmenge Große Durchflussmenge Mittlere Durchflussmenge 3.4.5.1 Funktion Heißwasser deaktivieren ➔ Taste Heißwasser 126 drücken. Heißwasseraustritt stoppt. Kontrolllampe 125 an Handbedieneinheit erlischt. Funktion Dampf bleibt aktiv. 3.4.6 Funktion Saugen aktivieren Abbildung 3.4-7 Funktion Saugen aktivieren Bedienfeld... -
Seite 34: Funktion Saugen Deaktivieren
INFO Starke Schaumbildung. Wenn aufgesaugtes Medium stark schäumt: ➔ Schaumreduzierendes Mittel in Filtertank 12 eingeben. ➔ Angaben des Herstellers beachten. Sicherstellen, dass folgende Voraussetzungen erfüllt sind: Gerät ist eingeschaltet. ◼ Filtertank 12 ist eingesetzt. ◼ Dampf- und Saugschlauch 50 ist eingesteckt. ◼... -
Seite 35: Außerbetriebnahme
3.5 Außerbetriebnahme 3.5.1 Außerbetriebnahme vorbereiten INFO Aufbewahrung. ➔ Sicherstellen, dass Filterdeckel 36 an Filtertank 12 entfernt ist. ➔ Sicherstellen, dass Aufbewahrungsort frostfrei und ausreichend belüftet ist. ➔ Filtertank 12 entleeren. ➔ Filtertank 12 entleert einsetzen. ➔ Siehe 3.3.3.4 Filtertank einsetzen. 3.5.2 Anbauteile reinigen 3.5.2.1 Dampf- und Saugschlauch und Zubehör reinigen... -
Seite 36: Filtertank Reinigen
INFO Reinigung Dampf- und Saugschlauch und Zubehör mit Reinigungsmittel. ➔ 2 Liter mild alkalisches Reinigungsmittel verwenden. INFO Reinigung Dampf- und Saugschlauch und Zubehör mit Desinfektionsmittel. ➔ VAH gelistetes Flächendesinfektionsmittel auf Basis von Peroxiden benutzen. ➔ Einwirkzeiten des Herstellers beachten. ➔ Saugleistung einstellen: Taste Saugen 106 an Display drücken und gedrückt halten, bis Kontrolllampe 104 grün leuchtet. -
Seite 37: Störungen
Abbildung 3.6-1 Fehlercodes an Display Anzeige Fehlercode Anzeige Fehlercode 130 zeigt aufgetretenen Fehlercode an. ➔ Fehlercode entsprechend Tabelle prüfen. Siehe 3.6.1.1 Fehlercodes. ➔ Anweisungen Tabelle befolgen. Wenn Fehlermeldung nach Fehlerbehebung weiterhin aktiv ist: ➔ beam Service-Zentrale kontaktieren. © Copyright by... -
Seite 38: Fehlercodes
➔ Siehe 3.3.2.2 Heißwassermodul befüllen. Pumpenversorgung ➔ Gerät neustarten. Boiler außer Funktion Wenn Fehlermeldung weiterhin besteht: ➔ beam Service-Zentrale kontaktieren. Füllstand Filtertank 12 ➔ Filtertank 12 leeren. ist überschritten. ➔ Siehe 3.3.3 Filtertank. Wenn Filtertank 12 stark verschmutzt ist: ➔ Filtertank 12 reinigen. -
Seite 39: Störungen
3.6.2 Störungen Fehlerbild Mögliche Ursache Fehlerbehebung Gerät produziert wenig Heißwassermodul 30 ist ➔ Heißwassermodul 30 Dampf oder keinen Dampf. verkalkt. entkalken. Gerät produziert wenig ➔ Siehe 4.2 Heißwasser oder kein Heißwassermodul. Heißwasser. Dampf ist sehr feucht. Heißwassermodul 30 ist ➔ Taste Heißwasser 126 aktiv. -
Seite 40: Wartung
4 Wartung 4.1 Wartung dokumentieren Tätigkeit Datum Bemerkung Name Wartungspersonal Heißwassermodul Boiler O-Ringe Filter Sonstiges Heißwassermodul Boiler O-Ringe Filter Sonstiges Heißwassermodul Boiler O-Ringe Filter Sonstiges Heißwassermodul Boiler O-Ringe Filter Sonstiges Heißwassermodul Boiler O-Ringe Filter Sonstiges Heißwassermodul Boiler O-Ringe Filter Sonstiges Tabelle 4.1—1 Wartung dokumentieren ©... -
Seite 41: Heißwassermodul
4.2 Heißwassermodul INFO Gebrauchsbedingte Verkalkung. ➔ Betriebsstörungen durch Kalkablagerung vorbeugen: Heißwassermodul regelmäßig entkalken. 4.2.1 Wartung Heißwassermodul vorbereiten 4.2.1.1 Schalldämmgehäuse entfernen Abbildung 4.2-1 Schalldämmgehäuse entfernen Schalldämmgehäuse Sternschraube Sicherstellen, dass folgende Voraussetzungen erfüllt sind: Gerät ist ausgeschaltet. ◼ Spannungsversorgung ist getrennt. ◼ ➔... -
Seite 42: Heißwassermodul Entleeren
4.2.1.2 Heißwassermodul entleeren Abbildung 4.2-2 Heißwassermodul entleeren Ablassschraube Vorratstank Heißwassermodul INFO Kennzeichnung. Ablassschraube Vorratstank Heißwassermodul 151 ist mit „Hot Water Extraction“ gekennzeichnet. Sicherstellen, dass folgende Voraussetzungen erfüllt sind: Spannungsversorgung ist getrennt. ◼ Geeigneter Auffangbehälter steht bereit. ◼ Fassungsvermögen des Auffangbehälter entspricht circa 2 Liter. ◼... - Seite 43 INFO Ortsabhängige Wasserhärte. ➔ Entkalkungsintervall nach ortsabhängiger Wasserhärte anpassen. Abbildung 4.2-3 Heißwassermodul spülen Abdeckung Einfüllöffnungen Heißwassermodul INFO beam GmbH empfiehlt: durgol Entkalkungsmittel ➔ Entkalker im Internetshop bestellen. ➔ Siehe https://www.dampfsauger-beam.de/startseite/ Sicherstellen, dass folgende Voraussetzungen erfüllt sind: Messbecher steht bereit. ◼...
-
Seite 44: Boiler
Kontrolllampe 125 leuchtet. Anzeige Satus 111 zeigt COL. ➔ Sicherungsknopf 121 an Handbedieneinheit entriegeln. ➔ Komplettes Gemisch in Auffangbehälter spritzen. ➔ Abzugshebel 122 an Handbedieneinheit drücken. ➔ Vorgang wiederholen, bis kein Kalk mehr austritt. ➔ Starke Kalkablagerungen lösen: Einwirkzeit erhöhen. ... -
Seite 45: Boiler Entkalken
Abbildung 4.3-1 Vorratstank entleeren Ablassschraube Water only INFO Kennzeichnung. Ablassschraube Vorratstank Boiler 152 ist mit „Water only“ gekennzeichnet. Sicherstellen, dass folgende Voraussetzungen erfüllt sind: Boiler Temperatur ist unter 50 °C ◼ Spannungsversorgung ist getrennt. ◼ Geeigneter Auffangbehälter steht bereit ◼ Fassungsvermögen des Auffangbehälter entspricht circa 2 Liter. -
Seite 46: Reinigung Boiler Starten
Abbildung 4.3-2 Entkalker einfüllen Abdeckung Einfüllöffnungen Vorratstank INFO beam GmbH empfiehlt: durgol Entkalkungsmittel ➔ Entkalker im Internetshop bestellen. ➔ Siehe https://www.dampfsauger-beam.de/startseite/ 4.3.2.1 Reinigung Boiler starten VORSICHT Abbruch des Reinigungsprogramms! Verletzungen und Sachschäden. ➔ Sicherstellen, dass Stromversorgung während des Reinigungsvorgangs permanent vorhanden ist. -
Seite 47: Boiler Entleeren
Abbildung 4.3-3 Entkalkungsprogramm starten Hauptschalter Taste Extrakt Schaltstellung AUS Taste Saugen Schaltstellung EIN Taste Dampf ➔ Sicherstellen, dass Hauptschalter 13 auf Schaltstellung AUS 60 steht. ➔ Spannungsversorgung herstellen. ➔ Tasten 105, 106, 107 gleichzeitig drücken und gedrückt halten. ➔ Hauptschalter 13 auf Schaltstellung EIN 61 stellen. ... -
Seite 48: Boiler Spülen
Sicherstellen, dass folgende Voraussetzungen erfüllt sind: Boiler ist abgekühlt ◼ Gerät ist eingeschaltet. ◼ Geeigneter Auffangbehälter steht bereit ◼ Geeignetes Werkzeug für Ablassschraube Boiler 160 liegt bereit ◼ ➔ Sicherstellen, dass Gerät während des Entkalkungsprogramms permanent eingeschaltet ist. ➔ Behälter unter Ablassschraube Boiler 160 stellen. ➔... -
Seite 49: Inbetriebnahme Nach Entkalkung
4.3.2.4 Inbetriebnahme nach Entkalkung Um Zähler zurückzusetzen, folgenden Ablauf durchführen: ➔ Sicherstellen, dass Dampf- und Saugschlauch entfernt ist. ➔ Taste Dampf 107 an Display drücken. ➔ Taste Dampf 107 an Display erneut drücken und 5 Sekunden gedrückt halten. Akustisches Signal ertönt. ... -
Seite 50: Wartung O-Ringe
➔ Abdeckung Einfüllöffnungen 9 schließen. 4.4.2 Wartung O-Ringe INFO Ersatzteile und Zubehör. ➔ Ersatzteile und Zubehör im Internetshop bestellen. ➔ Siehe https://www.dampfsauger-beam.de/startseite/ INFO Wartung und Pflege. Um Funktion und lange Lebensdauer zu gewährleisten folgende Punkte befolgen: ➔ O-Ringe regelmäßig auf einwandfreien Zustand prüfen. -
Seite 51: O-Ringe An Saug- Und Dampfschlauch Wechseln
➔ Sichtprüfung durchführen. ➔ Bei Bedarf O-Ring Saugrohr 170 erneuern. ➔ Bei Bedarf O-Ringe Düsenrohr 171 erneuern. 4.4.2.2 O-Ringe an Saug- und Dampfschlauch wechseln Abbildung 4.4-3 O-Ringe an Saug- und Dampfschlauch wechseln O-Ringe Düsenrohr (2x) O-Ring Saugrohr ➔ Sichtprüfung durchführen. ➔...
