Wellcraft 225033 Betriebsanleitung
Profi-wetterstation mit farbdisplay und 5 in 1 sensor
Verwandte Anleitungen für Wellcraft 225033
Inhaltszusammenfassung für Wellcraft 225033

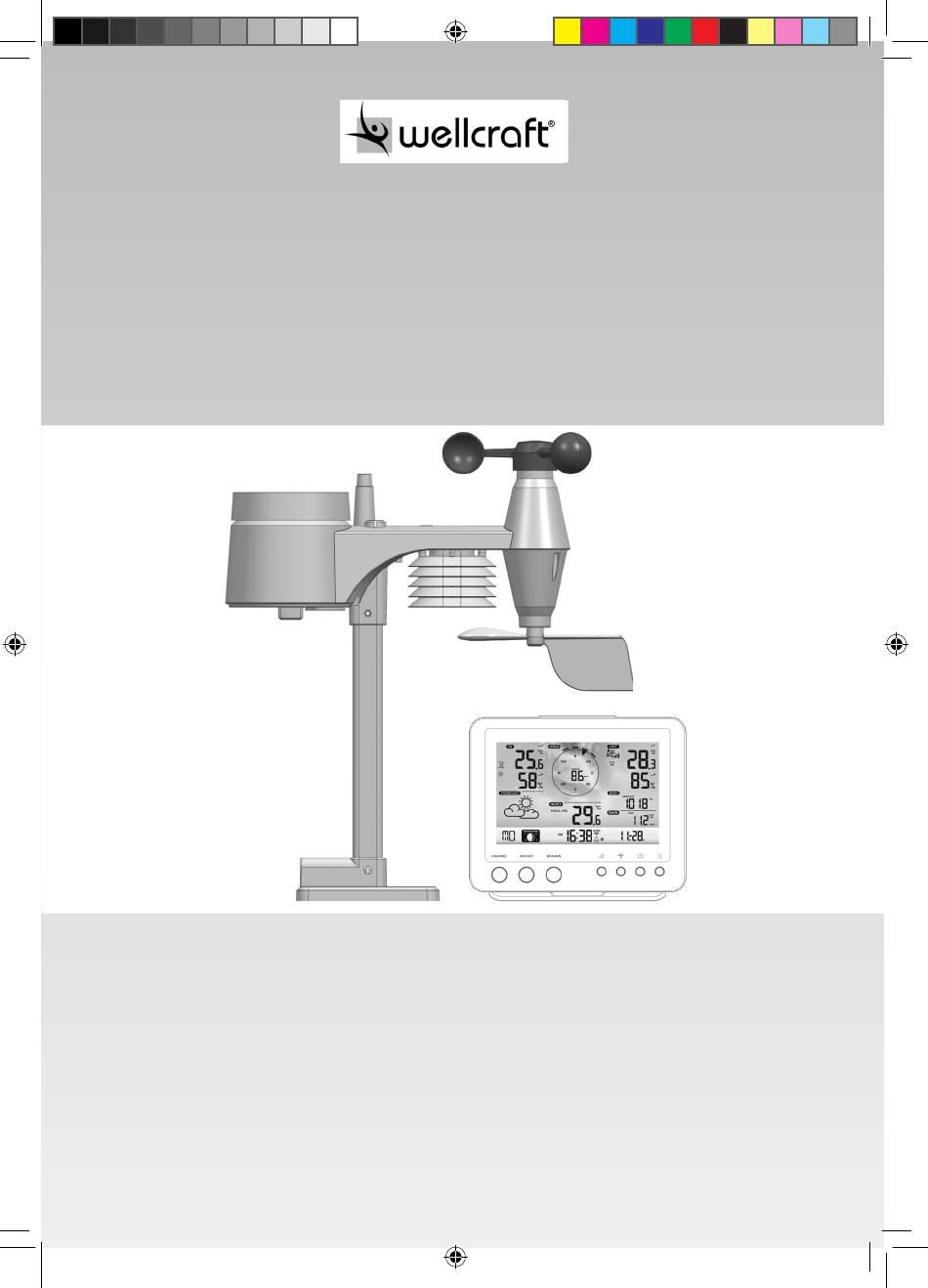

- Seite 1 Farbdisplay und 5 in 1 Sensor Station météorologique professionnelle avec écran couleur et sonde 5 en 1 Art.-Nr. 225033 BET RI E BS A N LE ITU NG M O DE D’ EMP LOI CH-IMPORTEUR: MAX TRADA AG · CHURERSTRASSE 82 · CH-8808 PFÄFFIKON / SZ...
- Seite 2 03 – 44 B E T R I E B S A N L E I T U N G 45 – 86 M O D E D ’ E M P L O I...
-
Seite 3: Inhaltsverzeichnis
I N H A L T S V E R Z E I C H N I S Gerätebeschreibung Installation Inbetriebnahme Koppeln Wetterserver-Account erstellen und WIFI-Verbindung einrichten Manuelle Zeiteinstellung Wecker einstellen Wecker und Frostalarm aktivieren Temperatur/Feuchtigkeits-Funktion und Trend Komfort-Anzeige Signal-Empfang Windgeschwindigkeit und Windrichtung Wetter-Index Wettervorhersage... - Seite 4 Sehr geehrte Kundin, sehr geehrter Kunde Wir gratulieren Ihnen zum Kauf dieser praktischen Wetterstation mit 5 in 1 Sensor, mit der Sie jederzeit die Uhrzeit, die Aussen- wie Innentemperatur, die Wettervor- hersage, den Luftdruck und die Luftfeuchte und vieles mehr ablesen sowie eine Wecker-Funktion aktivieren können.
-
Seite 6: Lcd-Display
K O N S O LE Tisch-Halterung Taste ALERT Taste SNOOZE Taste DOWN Taste CHANNEL Taste UP Taste HISTORY Netzteil Taste MAX/MIN Taste 12/24 Taste WIND Schiebeschalter °C/°F Taste INDEX Taste BARO UNIT Taste BARO Taste SENSOR / WIFI Taste RAIN (Niederschlag) Taste REFRESH 10 LCD-Display Batteriefach... - Seite 8 L C D-DI S PL A Y Raum-Temperatur und -Feuchtigkeit Wettervorhersage Mondphase, Uhrzeit, Kalender Windgeschwindigkeit / Windrichtung Aussen-Temperatur und -Feuchtigkeit Barometer Niederschlag Wetter-Index...

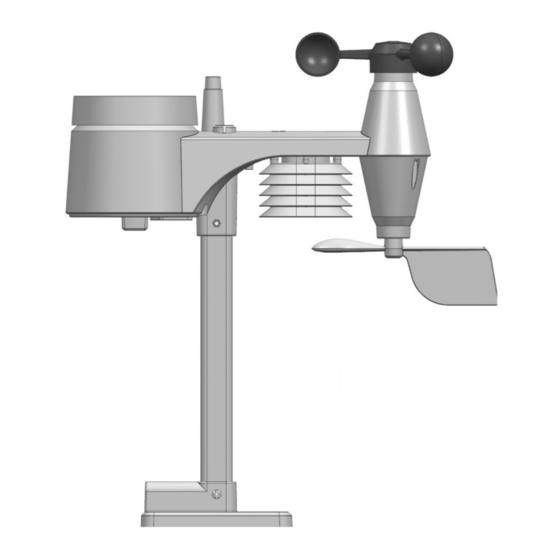

- Seite 9 R E G EN ME S S ER Regenkollektor Kippkübel Regensensor Ablauföffnungen T E MP ER A T UR- UN D F EUC HT I G K EI T S -S E N S OR Strahlungschutz-Sensorgehäuse Temperatur- und Feuchtigkeits-Sensor W IN D- SE N S O R Windbecher (Anemometer) Windfahne...
-
Seite 10: Installation
I N S T A L L A T I O N A . B A T T ERI E EI N L EG EN • Der drahtlose 5 in 1 Sensor misst die Wind-Geschwindigkeit, die Wind-Richtung, Niederschlag, Temperatur und Feuchtigkeit. Er ist bereits voll montiert und kalibriert und sofort einsatzfähig. - Seite 11 Schritt 2: Legen Sie die Mutter in das Sechskantloch am Sensor und stecken Sie die • Schraube in das andere Ende und ziehen Sie beides mit einem Schraubenzieher fest. • Schritt 3: Stecken Sie das untere Ende der Stange in die eckige Öffnung der Kunst- stoff-Halterung.
- Seite 12 C . I NS T A LL A T IO N D ES 5 I N 1 S E NS OR S • Installieren Sie den drahtlosen 5 in 1 Sensor an einer offenen Stelle, es darf sich nichts über und rund um den Sensor befinden, damit der Niederschlag und die Windstärke korrekt gemessen werden können.
- Seite 13 Sprac Deuts Englis French Italian A. Montage an einer Stange B. Montage an einer Reling Spanis (Stangen-Durchmesser 25-33 mm) Dutch B A C K UP -B A T T E RIE IN D I E K ON S OL E E I N L E G E N Danish •...
-
Seite 14: Inbetriebnahme
K ON S O LE M IT T I S C HHA L T ERUN G AU FS TE L LE N • Die Konsole kann auf den Tisch gestellt oder an die Wand montiert werden. Hängen Sie die Konsole wie illustriert an der Tischhalterung ein, wenn Sie sie auf den Tisch stellen wollen. - Seite 15 WE T TE R S E RV ER- A C C O UN T E RS T E LL E N U N D WIF I-V E R B I N DUN G E IN RI C HT E N •...
- Seite 16 Geben Sie alle Informationen bei „Neue Station anmelden“ ein, wählen Sie im Aus- wahlfeld „Modell*“ unter „CCL“ das Gerät „W100“. Wählen Sie für das Auswahlfeld „Verbindungsart*“ die Option „Pro Weather Link“. Wenn Sie fertig sind, klicken Sie „Einrichten“. Notieren Sie sich Ihre ID und Ihren Schlüssel (Key) für den weiteren Einrichtungs- Schritt.
- Seite 17 WIF I-V E R B I N DUN G HE RS T E LL EN Wenn Sie die Konsole das erste Mal einschalten, oder wenn Sie die Taste „SONSOR/ WIFI“ für 6 Sekunden im Normal-Modus gedrückt halten, erscheint im Konsolen- Display „AP“...
- Seite 18 Hinweise: Einige Browser werden „192.168.1.1“ als Suche behandeln, stellen Sie also sicher, dass Sie http:// voranstellen. Empfohlene Browser sind die aktuellen Versionen von Chrome, Safari, Edge, Firefox oder Opera. V ER B IN D UN G ZUM W ET T ERS ERV E R E I N R ICH TE N •...
- Seite 19 SETUP Seite: Drücken Sie das „SETUP“ Icon um auf die Einrichtungsseite zu gelangen Drücken, um Ihren Router zu finden Drücken, um Ihren Router manuell hinzuzufügen Bemerkung zum Passwort (falls ein Passwort eingegeben wurde) Aktuelle Station-ID und Station-Key (wenn vorhanden) Wählen Sie Ihren WIFI-Router (SSID), mit dem Sie sich verbinden wollen Geben Sie die SSID manuell ein, wenn sie nicht auf der Liste ist Wählen Sie das Sicherheitsprotokoll Ihres Routers (normalerweise WAP2) Passwort des Routers (frei lassen, wenn ungeschützt)
- Seite 20 E R WE I T ERT E E I N S T E LL UN G I M W E B- I N TE R FACE • Wenn Sie auf „ADVANCED“ rechts oben auf der Webseite drücken, gelangen Sie auf die Seite für die erweiterten Einstellungen. Diese Seite ermöglicht es Ihnen, die Kalibrierdaten der Konsole einzustellen und anzuzeigen, ausserdem können Sie die Firmware der Konsole hier aktualisieren (nur auf der PC-Plattform verfügbar).
- Seite 21 Seite mit erweiterten Einstellungen: Wahl der Einheit Temperatur-Kalibrierungsabschnitt Druck-Kalibrierungsabschnitt Niederschlag-Kalibrierungsabschnitt Wind-Kalibrierungsabschnitt Drücken Sie das „ADVANCED“-Icon um zu der Seite mit den erweiterten Einstellungen zu gelangen Feuchtigkeit-Kalibrierungsabschnitt Wahl der Einheit Kalibrierung: Der Benutzer kann für verschiedene Messparameter Verschiebungs- und Verstär- kungswerte eingeben. Die aktuellen Verschiebungs- und Verstärkungswerte werden neben den entsprechenden Feldern angezeigt.
- Seite 22 Klicken Sie „Aktuell“, „Wind“, „Entwicklung“ oder „Innenraum“ um die Echtzeit- daten Ihrer Wetterstation einzusehen. V ER B I N D UN G S S T A T US D ES W I FI s • Anhand der Icons auf dem Display der Konsole können Sie den Verbindungs-Status prüfen: Stabil: Die Konsole ist mit dem Blinkt: Die Konsole versucht,...
- Seite 23 • Die Zeit wird automatisch täglich um 12 Uhr und um 24 Uhr mit dem Internet- Zeitserver synchronisiert. Sie können auch die „REFRESH“-Taste drücken und so innerhalb von einer Minute eine manuelle Synchronisation der Internetzeit durch- führen. F I R MW A RE - UPD A T E •...
- Seite 24 Sobald die Konsole die Firmware-Datei erhalten hat, führt sie das Update auto- matisch aus, das Display zeigt den Aktualisierungsfortschritt an (z.B. 100 bedeutet vollständig). 6. Sobald die Aktualisierung abgeschlossen ist, startet die Konsole neu. Hinweise: Function Firmware und WIFI Firmware können nicht gleichzeitig aktualisiert wer- den, sondern nur nacheinander.
-
Seite 25: Manuelle Zeiteinstellung
MA N U EL L E ZEI T EIN S T EL LUN G • Die Konsole ist so entwickelt, dass sie die Ortszeit durch die Synchronisation mit dem zugewiesenen Internet-Zeitserver erhält. Wollen Sie die Konsole offline benutzen, können Sie die Uhrzeit und das Datum manuell einstellen. Bei der ersten Inbetriebnahme halten Sie die Taste „SENSOR/WIFI“... -
Seite 26: Temperatur/Feuchtigkeits-Funktion Und Trend
W EC K E R UN D F RO S T - W EC K A L A RM AK TIV I E R E N Im Normalmodus die Taste „ALARM“ drücken, damit die Weckzeit für 5 Sekunden gezeigt wird. Drücken Sie die Taste „ALARM“... -
Seite 27: Komfort-Anzeige
Wenn die Aussentemperatur unter -40°C liegt, erscheint im Display „Lo“. Sollte die Aussentemperatur über 80°C liegen, erscheint im Display „HI“. Sollte die Feuchtigkeit unter 1% liegen, erscheint im Display „Lo“. Sollte die Feuch- tigkeit über 99% liegen, erscheint im Display „HI“. K O MF OR T - A N ZEI GE •... -
Seite 28: Windgeschwindigkeit Und Windrichtung
W IN DG ES C HW I ND IG K E I T UN D W I N D R I CH TU N G Echtzeit-Windrichtung Windrichtungen der letzten 5 Minuten Durchschnittliche Windgeschwindigkeit (AVERAGE) / Böenwindgeschwindigkeit (GUST) Die Masseinheit für die Windgeschwindigkeit einstellen: Im Normal-Modus die Taste „WIND“... -
Seite 29: Wettervorhersage
41° bis 54°C: Danger (Gefahr, Hitzekollaps und Dehydrierung wahrscheinlich) 55°C und mehr: Extreme Danger (grosses Risiko für Dehydrierung und Sonnenstich) – WIND CHILL: Der Wind-Index errechnet sich aus der Aussen-Temperatur und der Windgeschwindigkeit den momentanen Windkühlungs-Faktor. – DEW POINT: Der Taupunkt ist die Temperatur, bei welcher der Wasserdampf in der Luft bei konstantem Luftdruck mit der gleichen Geschwindigkeit, mit der er ver- dampft, zu flüssigem Wasser kondensiert. -
Seite 30: Barometrischer Druck / Luftdruck
B A R O M ET RI S C HE R D RUC K / L UF T D R U CK • Der Atmosphärendruck ist der Druck an jedem Ort der Erde, der durch das Gewicht der darüberliegenden Luftsäule verursacht wird. Ein Atmosphärendruck bezieht sich auf den durchschnittlichen Druck und nimmt mit zunehmender Höhe allmäh- lich ab. -
Seite 31: Max/Min-Memory-Funktion
Anzeige der Niederschläge wählen: • Drücken Sie die Taste „RAIN“ um zwischen folgenden Anzeigen zu wechseln: – HOURLY: Gesamt-Niederschlagsmenge in der letzten Stunde – DAILY: Gesamt-Niederschlagsmenge ab Mitternacht – WEEKLY: Gesamt-Niederschlagsmenge der laufenden Woche – MONTHLY: Gesamt-Niederschlagsmenge des laufenden Kalendermonats –... -
Seite 32: Verlaufsdaten
V ER L A UFS D A T EN (alle Aufzeichnungen der letzten 24 Stunden) • Die Konsole speichert die Wetterdaten der letzten 24 Stunden. Wollen Sie diese abrufen, drücken Sie die Taste „HISTORY“ um die Aufzeichnungen der letzten Stunde zu prüfen. Wenn Sie die Taste „HISTORY“ wiederholt drücken, so werden die Aufzeichnungen der letzten 2, 3 usw. -
Seite 33: Alarmton Abstellen
Wenn Sie im jeweiligen Alarmparameter sind, halten Sie die „ALERT“-Taste 2 Sekun- den gedrückt um in den Einstellungsmodus zu gelangen, das jeweilige Messdaten- Parameter blinkt. U I Stellen Sie den Wert mit den Tasten ein, wenn Sie sie gedrückt halten verändert sich der Wert schnell. -
Seite 34: Den 5 In 1 Sensor Gegen Süden Ausrichten
D EN 5 I N 1 S EN S O R G EG E N S Ü D E N AU S R I CH TE N • Die Standardeinstellung für den Sensor ist die Ausrichtung gegen Norden. • Wenn Sie den Sensor aber so einstellen wollen, dass der Pfeil nach Süden zeigt, gehen Sie wie folgt vor: Installieren Sie den Sensor so, dass der Pfeil nach Süden zeigt. -
Seite 35: Reinigung Und Pflege
R E I N I G U N G U N D P F L E G E Batterie ersetzen • Sobald das Symbol für „schwache Batterieleistung“ aufleuchtet (im Bereich OUT oder CH), bedeutet dies, dass die Batterie des Stromkanalsensors oder des 5-in- 1 Sensors schwach ist. -
Seite 36: Problembehebung
P R O B L E M B E H E B U N G PROBLEM LÖSUNG Ungewöhnliche oder keine Nieder- 1. Prüfen Sie die Abflussöffnung im schlagsmessung. Regenkollektor. 2. Prüfen Sie die Balance-Anzeige Ungewöhnliche oder keine Messung 1. Prüfen Sie das Strahlenschutzschild. des Thermo/Hygro-Sensors 2. -
Seite 37: Wichtige Sicherheitshinweise
W I C H T I G E S I C H E R H E I T S H I N W E I S E m Verletzungen durch Strom wie Stromschlag, Kurzschluss oder Brand zu vermei- den, bitten wir Sie, folgende Sicherheitsbestimmungen immer zu berücksichtigen: •... -
Seite 38: Entsorgung Und Garantie
• Personen unter Alkohol- und Medikamenteneinfluss dürfen das Gerät nicht benutzen. • Bedienen Sie das Gerät nur mit trockenen Händen. • Nur neue Batterien einlegen, niemals neue und alte Batterien mischen. • Für Reparaturen am Gerät immer Rücksprache mit der Verkaufsstelle nehmen. Nie- mals Abdeckungen entfernen oder Re pa raturen selbst vornehmen! Stromschlagge- fahr! Durch unsachgemässe Reparaturen oder Handhabung können erhebliche... -
Seite 39: Technische Daten
T E C H N I S C H E D A T E N Modell Profi-Wetterstation Art-Nr. 225033 Geprüft Erfüllt EU-Vorschriften Produkt-Garantie 2 Jahre Technische Änderungen vorbehalten. KONSOLE: Abmessungen 136 x 168 x 24,5 mm Gewicht 370 g (mit Batterien) - Seite 40 WIFI KOMMUNIKATIONS-SPEZIFIKATIONEN WIFI Standard 802,11 b/g/n WIFI Betriebsfrequenz 2.4GHz Unterstützter WPA/WPA2, OPEN, WEP (WEP unterstützt nur Router-Sicherheitstyp hexadezimale Passwörter) Unterstütze Geräte für Setup-UI Smartphone, Laptop, PC mit eingebautem WIFI z.B. Android Smartphones, Android Pad, iPhone, iPad oder Window Laptop Empfohlener Web-Browser Web-Browser welche HTML5 unterstützen, wie für Setup-UI die aktuellen Versionen von Chrome, Safari,...
- Seite 41 BAROMETER DISPLAY UND FUNKTIONS-SPEZIFIKATIONEN* Einheit hPa, inHg und mmHg Messbereich 540 ~ 1100hPa Genauigkeit (700 ~ 1100hPa ± 5hPa) / (540 ~ 696hPa ± 8hPa) (20.67 ~ 32.48inHg ± 0.15inHg) / (15.95 ~ 20.55inHg ± 0.24inHg) (525 ~ 825mmHg ± 3.8mmHg) / (405 ~ 522mmHg ±...
- Seite 42 INNEN- UND AUSSEN-TEMPERATUR DISPLAY UND FUNKTIONS-SPEZIFIKATIONEN * Temperatur-Einheit °C oder °F Messbereich Innen: -40 ~ 70°C (-40 ~ 158°F) Aussen: -40 ~ 80°C (-40 ~ 176°F) Genauigkeit Innen <0°C oder >40°C ± 2°C (<32°F oder >104°F ± 3.6°F) 0 ~ 40°C ±1°C (32 ~ 104°F ± 1.8°F) Genauigkeit Aussen 60.1 ~ 80°C ±...
- Seite 43 WINDGESCHWINDIGKEIT UND -RICHTUNG DISPLAY UND FUNKTIONS-SPEZIFIKATIONEN * Masseinheit mph, m/s, km/h, knots Windgeschwindigkeits-Bereich 0 ~ 112mph, 50m/s, 180km/h, 97knots Windgeschwindigkeits-Auflösung 0.1mph oder 0.1m/s oder 0.1knot Geschwindigkeits-Genauigkeit < 5m/s: +/- 0.5m/s; > 5m/s: +/- 6% Richtungs-Erfassung (Auflösung) Memory-Funktion Max. Durchschnittswindgeschwindigkeit und „Gust“, mit Zeitangabe, Verlaufsdaten der letzten 24 Stunden Anzeigemodi Spitze/Mittelwert (Gust/Average)
- Seite 44 WETTERINDEX DISPLAY UND FUNKTIONS-SPEZIFIKATIONEN * Anzeigen Feels like, Wind chill, Heat Index, Dew Point Bereich „Feels like” -40 ~ 50°C Bereich „Wind chill” -40 ~ 18°C, Windgeschwindigkeit > 4,8 km/h Bereich „Heat Index“ 26 ~ 50°C Bereich „Dew Point“ -20 ~ 60°C Anzeigemodi aktueller Wert Alarm...
