A-166
LOGIC

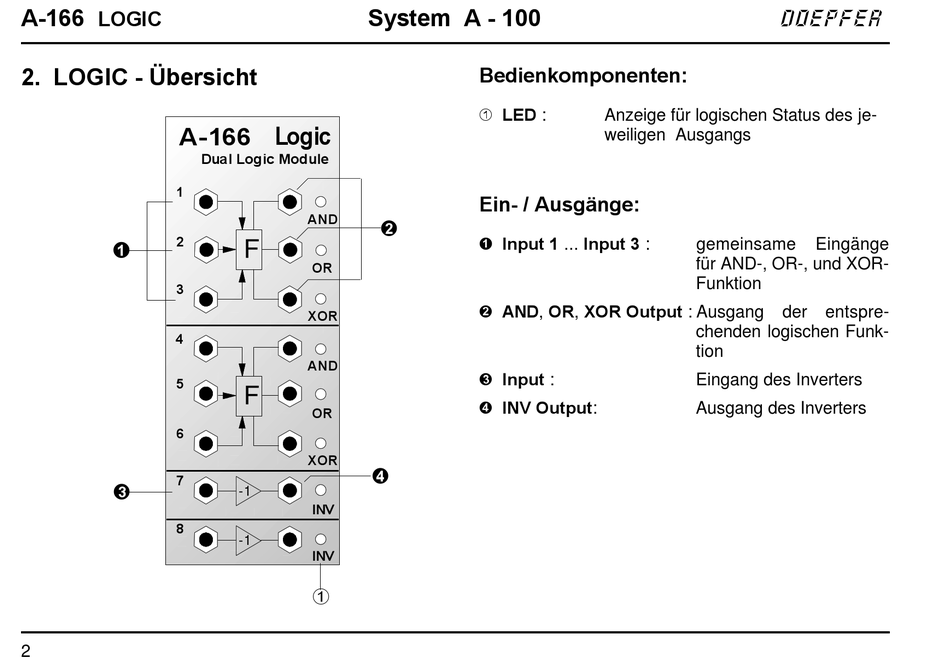

2. LOGIC - Übersicht
A-166 Logic
1
2
Ê
3
4
5
6
7
Ì
8
2
System A - 100
Dual Logic Module
AND
F
OR
XOR
AND
F
OR
XOR
Í
-1
INV
-1
INV
À
Bedienkomponenten:
1 LED :
Ein- / Ausgänge:
Ë
! Input 1 ... Input 3 :
" AND, OR, XOR Output : Ausgang
§ Input :
$ INV Output:
doepfer
Anzeige für logischen Status des je-
weiligen Ausgangs
gemeinsame
für AND-, OR-, und XOR-
Funktion
der entspre-
chenden logischen Funk-
tion
Eingang des Inverters
Ausgang des Inverters
Eingänge
