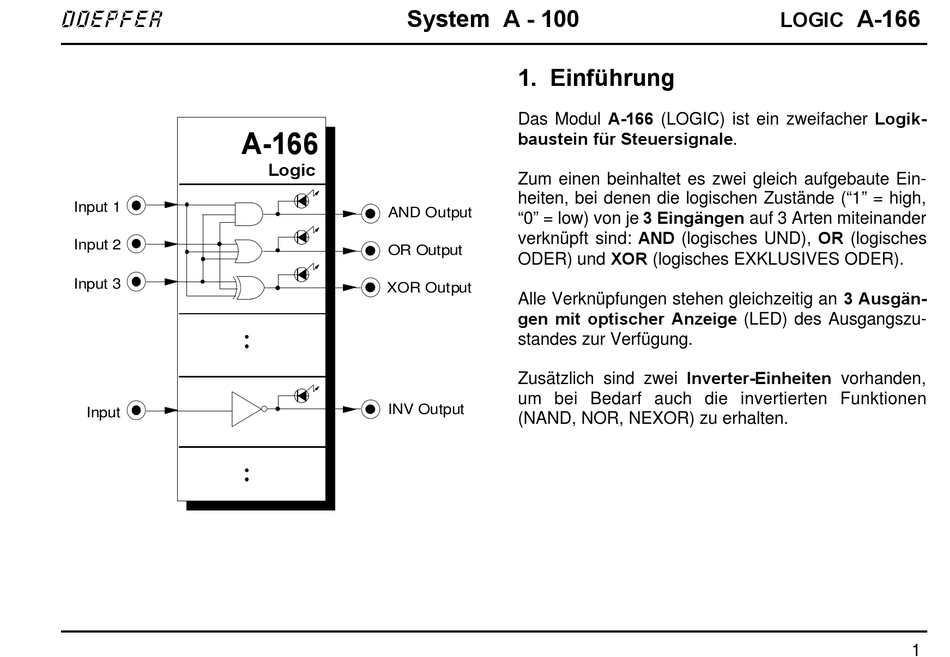

1. Einführung
Das Modul A-166 (LOGIC) ist ein zweifacher Logik-
baustein für Steuersignale.
Zum einen beinhaltet es zwei gleich aufgebaute Ein-
heiten, bei denen die logischen Zustände ("1" = high,
"0" = low) von je 3 Eingängen auf 3 Arten miteinander
verknüpft sind: AND (logisches UND), OR (logisches
ODER) und XOR (logisches EXKLUSIVES ODER).
Alle Verknüpfungen stehen gleichzeitig an 3 Ausgän-
gen mit optischer Anzeige (LED) des Ausgangszu-
standes zur Verfügung.
Zusätzlich sind zwei Inverter-Einheiten vorhanden,
um bei Bedarf auch die invertierten Funktionen
(NAND, NOR, NEXOR) zu erhalten.
