Phoenix Contact RC-Z2504 Bedienungsanleitung

Bedienungsanleitung RC-Z2504
(Art.-Nr. 1613822)
Vierdorn-Crimpzange mit Standard-
Locator für gedrehte Kontakte
Locator RC-Z2540 und SF-Z0053
(Art.-Nr. 1624504 und 1615584)
Zubehör (separat zu bestellen,
Einstellungen siehe ab Seite 3)
Allgemeines
Die Vierdorncrimpzange RC-Z2504 dient zum Crimpen der nebenstehend gelisteten gedrehten Crimpkontakte.
Die Crimpzangeneinstellungen wurden unter Beachtung der in der DIN EN 60352-2 genannten Abzugskräfte
sowie unter Verwendung einer Referenzlitze ermittelt. Je nach verwendeter Litze können die erforderlichen
Crimpzangeneinstellungen von den genannten Werten abweichen.
Funktionsweise
• Crimpdorn- und Locatoreinstellung für den zu vercrimpenden Kontakt
aus beiliegender Einstellmatrix entnehmen.
• Lösen der Klemmschraube (Anlieferzustand).
• Die Crimpmaßeinstellung (Crimptiefe der Crimp dorne) über Stell-
einrichtung vornehmen.
• Locator durch seitliches Anheben in die laut Matrix festgelegte
Stellung bringen. Crimpkontakt in die Crimpstelle bis zum Anschlag
einlegen und die Zange bis zur ersten Raststufe schließen.
• Das vorbereitete Kabel in den in der Zange befindlichen Crimpkontakt
bis zum Anschlag einführen und Zange bis über die letzte Raststufe
schließen.
• Den vercrimpten Kontakt aus der Zange entnehmen.
Crimpmaßeinstellung
Die Crimpmaßeinstellung (Crimptiefe der Crimpdorne) wird über die
Stelleinrichtung vorgenommen:
Zustellbewegungen im Uhrzeigersinn (Crimpmaßverkleinerung) /
entgegen des Uhrzeigersinnes (Crimpmaßvergrößerung)
Crimpmaßkontrolle
Die Vierdorncrimpzange ist vom Werk voreingestellt. Dennoch
sollte von Zeit zu Zeit eine Crimpmaßkontrolle vorgenommen
werden. Dies ist mit einem der Zange beigefügten Lehrdorn Ø
1,0 mm wie nachfolgend beschrieben vorzunehmen:
Über das Stellrad wird das Maß 1,0 mm auf der Skala des
festen Zangenschenkels eingestellt. Die Teilung auf dem
Stellrad wird auf Null gestellt und die Zange geschlossen
(siehe Abschnitt Crimpmaßeinstellung). In dieser Einstellung
muß der Lehrdorn Ø 1,0 mm ohne Spiel zwischen den
Crimpdornen bewegt werden können.
Ist dies nicht der Fall, kann über die Feineinstellung des
Stellrades
die Maßabweichung (+/-) ermittelt werden.
Liegt die Zange bei der Crimpmaßkontrolle außerhalb
der geforderten Toleranz des Kontaktherstellers, ist der
Zangenhersteller zwecks Überprüfung zu kontaktieren.
Wartung und Instandhaltung
Die Handcrimpzange muss vor Arbeitsbeginn in einem ordnungsgemäßen und sauberen Zustand sein.
Crimprückstände sind aus den Crimpbacken und Locator zu entfernen. Die Gelenke sind regelmäßig mit leichtem
Maschinenöl zu ölen und vor Verschmutzung zu schützen. Es ist darauf zu achten, dass alle Bolzen durch
Sicherungsringe gesichert sind. Reparaturen an der Vierdorncrimpzange sind grundsätzlich nur vom Hersteller
vorzunehmen.
Bedienungsanleitung RC-Z2504 • 26-Jan.-2017
PHOENIX CONTACT GmbH & Co. KG
D-32823 Blomberg, Germany
Tel. +49(0)5235-300
Fax +49(0)5235-310799
www.phoenixcontact.com
info@phoenixcontact.com

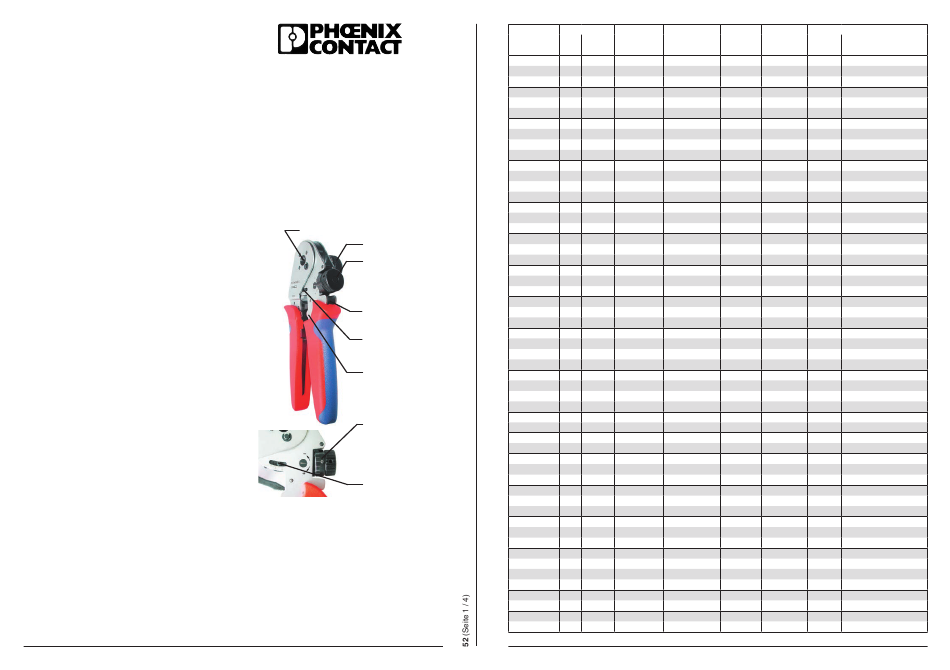

Crimpstelle
Locator
Stellrad und Verstell-
spindel mit 0,01 mm
Teilung für Feinein-
stellung
Öffnung zur Betätigung
des Notlösehebels
metrische Skala mit
0,2 mm Teilung für
GrobeinsteIlung
Endanschlag
Stellrad und Verstell-
spindel mit 0,01 mm
Teilung für Feinein-
stellung
Skala mit 1 mm und
0,2 mm Teilung für
GrobeinsteIlung
Zustellgenauigkeiten:
1 Teilstrich auf dem Stellrad: 0,01 mm Zustellung.
1 Umdrehung des Stellrades: 0,2 mm Zustellung
abzulesen auf Stellrad und Skala.
5 Umdrehungen des Stellrades: 1 mm Zustellung
abzulesen auf der Skala.
PHOENIX CONTACT
Einstellmatrix für Crimpkontakte – Vierdorn Crimpzange RC-Z2504 (mit Standard-Locator)
Typ Steck-Ø [mm] Querschnitt Gesamtlänge
Kontakt Stift Buchse [mm²] [mm]
HC-11P2000 1 0,08 14,8
HC-11P2000 1 0,14 14,8
HC-11P2000 1 0,22 14,8
HC-11S2000 1 0,08 14,3
HC-11S2000 1 0,14 14,3
HC-11S2000 1 0,22 14,3
HC-12P2000 1 0,14 14,8
HC-12P2000 1 0,22 14,8
HC-12P2000 1 0,38 14,8
HC-12P2000 1 0,56 14,8
HC-12S2000 1 0,14 14,3
HC-12S2000 1 0,22 14,3
HC-12S2000 1 0,38 14,3
HC-12S2000 1 0,56 14,3
HC-1KP2000 1 0,50 14,8
HC-1KP2000 1 0,75 14,8
HC-1KP2000 1 1,00 14,8
HC-1KS2000 1 0,50 14,3
HC-1KS2000 1 0,75 14,3
HC-1KS2000 1 1,00 14,3
RC-11P2000 1 0,08 14,8
RC-11P2000 1 0,14 14,8
RC-11P2000 1 0,22 14,8
RC-11S2000 1 0,08 14,3
RC-11S2000 1 0,14 14,3
RC-11S2000 1 0,22 14,3
RC-12P2000 1 0,14 14,8
RC-12P2000 1 0,22 14,8
RC-12P2000 1 0,38 14,8
RC-12P2000 1 0,56 14,8
RC-12S2000 1 0,14 14,3
RC-12S2000 1 0,22 14,3
RC-12S2000 1 0,38 14,3
RC-12S2000 1 0,56 14,3
RC-1BP2000 1 0,75 14,8
RC-1BP2000 1 1,00 14,8
RC-1BS2000 1 0,75 14,3
RC-1BS2000 1 1,00 14,3
RC-1KP2000 1 0,50 14,8
RC-1KP2000 1 0,75 14,8
RC-1KP2000 1 1,00 14,8
RC-1KS2000 1 0,50 14,3
RC-1KS2000 1 0,75 14,3
RC-1KS2000 1 1,00 14,3
RC-43P2000 1 0,14 21,4
RC-43P2000 1 0,22 21,4
RC-43P2000 1 0,38 21,4
RC-46P2000 1 0,14 21,4
RC-46P2000 1 0,25 21,4
RC-46P2000 1 0,35 21,4
RC-46P2000 1 0,50 21,4
RC-47P2000 1 0,75 21,4
RC-47P2000 1 1,00 21,4
RC-4DP2000 1 0,50 21,4
RC-4DP2000 1 0,75 21,4
Bedienungsanleitung RC-Z2504 • 26-Jan.-2017
Litzen- Litzenab- Einstellparameter
einführ-Ø isolierlänge Locator Crimpdornein stellung
[mm] [mm] [mm]
0,6 4 1 0,65
0,6 4 1 0,67
0,6 4 1 0,69
0,6 4 2 0,65
0,6 4 2 0,67
0,6 4 2 0,69
1,1 4 1 0,63
1,1 4 1 0,65
1,1 4 1 0,67
1,1 4 1 0,69
1,1 4 2 0,63
1,1 4 2 0,65
1,1 4 2 0,67
1,1 4 2 0,69
1,5 4 1 0,75
1,5 4 1 0,80
1,5 4 1 1,00
1,5 4 2 0,75
1,5 4 2 0,80
1,5 4
2 1,00
0,6 4 1 0,65
0,6 4 1 0,67
0,6 4 1 0,69
0,6 4 2 0,65
0,6 4 2 0,67
0,6 4 2 0,69
1,1 4 1 0,63
1,1 4
1 0,65
1,1 4 1 0,67
1,1 4 1 0,69
1,1 4 2 0,63
1,1 4 2 0,65
1,1 4 2 0,67
1,1 4 2 0,69
1,7 4 1 0,85
1,7 4 1 0,90
1,7 4 2 0,85
1,7 4 2 0,90
1,5 4 1 0,75
1,5 4 1 0,80
1,5 4 1 1,00
1,5 4 2 0,75
1,5 4 2 0,80
1,5 4 2 1,00
0,9 6 3 0,62
0,9 6 3 0,65
0,9 6
3 0,67
1,1 6 3 0,65
1,1 6 3 0,67
1,1 6 3 0,69
1,1 6 3 0,71
1,7 6 3 0,85
1,7 6 3 0,88
1,4 6 3 0,85
1,4 6 3 0,88
