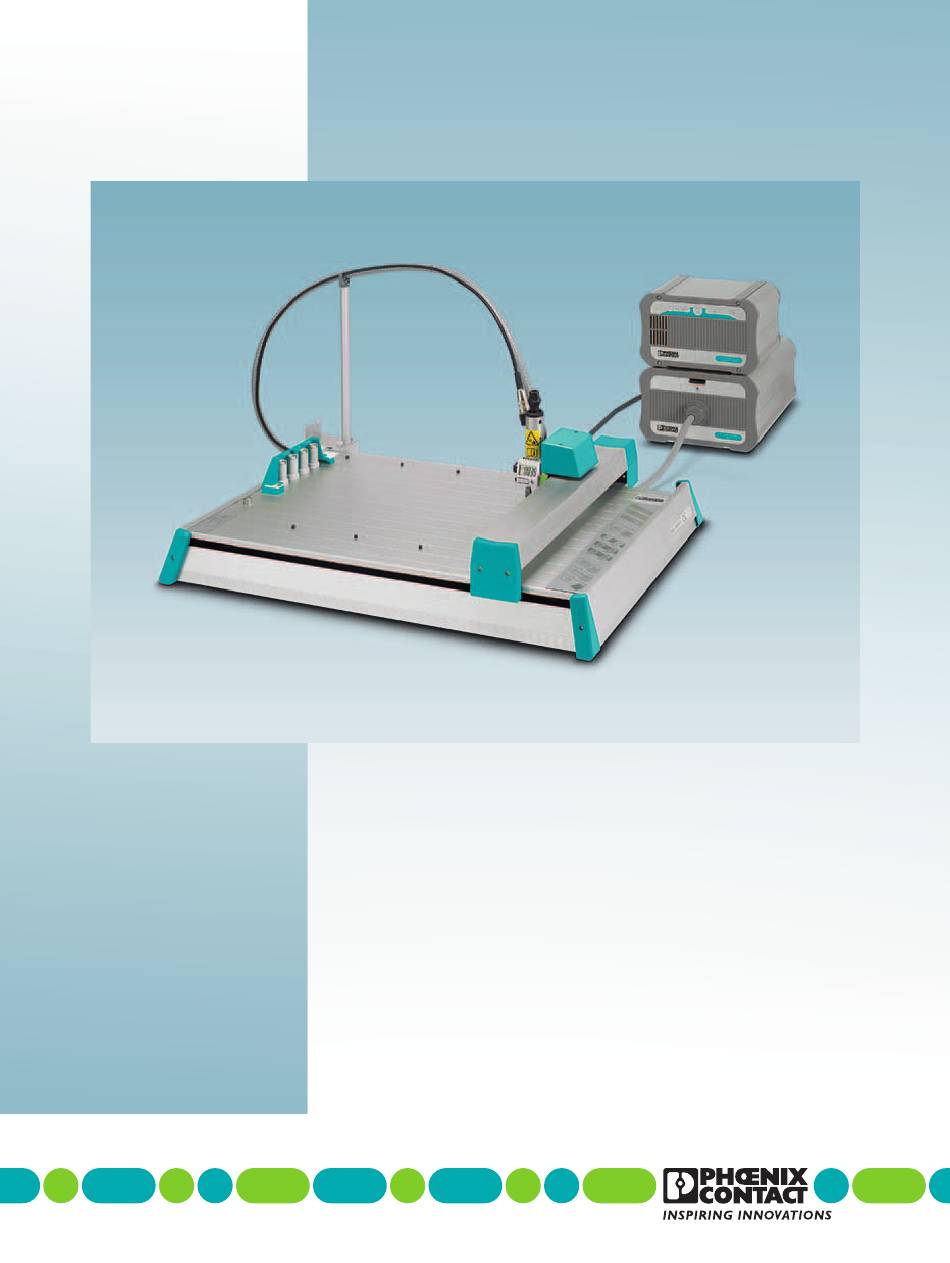

- Seite 1 Aufbau und Bedienung der Gravureinheit ENGRAVING UNIT Anwenderhandbuch...
- Seite 2 Aufbau und Bedienung der Gravureinheit ENGRAVING UNIT UM DE ENGRAVING UNIT, Revision 00 2017-04-06 Dieses Handbuch ist gültig für: Bezeichnung Revision Artikel-Nr. ENGRAVING UNIT 0804500 PHOENIX CONTACT GmbH & Co. KG • Flachsmarktstraße 8 • 32825 Blomberg • Germany phoenixcontact.com...
-
Seite 3: Inhaltsverzeichnis
Druckaufträge erstellen..................13 Gravurtiefe einstellen...................14 Wartung und Problembehebung ....................15 Reinigung ......................15 Gravurstichel wechseln ..................16 Staubsaugerbeutel wechseln ................16 Sicherung wechseln ....................16 Probleme beheben ....................17 Reparaturen......................18 Gerät transportieren.....................18 Lagerung ......................18 Entsorgung ......................18 Anhang ............................19 Bestelldaten......................19 Technische Daten....................22 3 / 24 107816_de_00 PHOENIX CONTACT... -
Seite 4: Zu Ihrer Sicherheit
ENGRAVING UNIT Zu Ihrer Sicherheit Lesen Sie dieses Handbuch sorgfältig und bewahren Sie es für späteres Nachschlagen auf. Kennzeichnung der Warnhinweise Dieses Symbol kennzeichnet Gefahren, die zu Personenschäden führen kön- nen. Es gibt drei Signalwörter für die Schwere der möglichen Verletzung. -
Seite 5: Einsatzbereich
Zu Ihrer Sicherheit Einsatzbereich Der Gravuraufsatz ENGRAVING UNIT ist ausschließlich für den Einsatz mit dem Plotter PLOTMARK von Phoenix Contact geeignet ist. Wenn Sie die Absenkeinheit vom Plotter mit dem Gravuraufsatz tauschen, wird aus dem PLOTMARK eine Gravureinheit. Der Gravuraufsatz ist für das Gravieren von speziellen Zweischicht-Kunststoffen ausgelegt. - Seite 6 ENGRAVING UNIT Sicherheitskennzeichen Auf der Gravurspindel sind diese Sicherheitskennzeichen angebracht. Entfernen Sie diese Aufkleber nicht. Tabelle 1-1 Sicherheitskennzeichen Gravurspindel Symbol Bedeutung Schneidgefahr Der Gravurstichel ist scharf. Achten Sie darauf, sich nicht am Gravurstichel zu verletzen. Die Spitze der Gravurstichel ist sehr empfindlich. Behandeln Sie den Gravurstichel vorsichtig.
-
Seite 7: Gravuraufsatz In Betrieb Nehmen
Stellen Sie das Gerät an Orten auf, die möglichst staubfrei, trocken und vor Spritzwasser geschützt sind. Schützen Sie das Gerät und die Materialien vor Feuchtigkeit, Nässe und Schmutz. Setzen Sie das Gerät keiner direkten Sonneneinstrahlung aus. 7 / 24 107816_de_00 PHOENIX CONTACT... -
Seite 8: Übersicht Über Das Gerät
ENGRAVING UNIT Übersicht über das Gerät Bild 2-1 Übersicht Kontaktbolzen zur Nullstellung Haltewinkel für das Stativrohr, mit Ablagemöglichkeit für die Absenkeinheit des Plotters oder den Gravurkopf Stativrohr mit Klemmstück für den Saugschlauch und die Gravurspindelleitung Gravurkopf mit Gravurspindel 3-polige Leitung, zur Verbindung von Steuerungseinheit und Gravurspindel... -
Seite 9: Gravuraufsatz Auf Dem Plotter Montieren
Drücken Sie den Haltewinkel seitlich an die Schreibfläche vom Plotter. • Schieben Sie dann den Haltewinkel in das Seitenprofil. • Stecken Sie das Stativrohr in den Haltewinkel. • Befestigen Sie das Klemmstück im Stativrohr 9 / 24 107816_de_00 PHOENIX CONTACT... -
Seite 10: Gravurkopf Am Schreibarm Befestigen
ENGRAVING UNIT 2.3.2 Gravurkopf am Schreibarm befestigen Tauschen Sie die Absenkeinheit gegen den Gravurkopf aus.Absenkeinheit vom Plotter ab- bauen • Um die Absenkeinheit vom Schreibarm des Plotters zu lösen, drücken Sie den grünen Schieber nach rechts. • Heben Sie die Absenkeinheit vorsichtig heraus. -
Seite 11: Absaugeinheit Und Steuerungseinheit Anschließen
Schließen Sie die 3-polige Leitung an der Gravurspindel an. Führen Sie die Leitung in einem leichten Bogen. Klemmen Sie sie in das Klemmstück vom Stativrohr. • Verbinden Sie die Leitung der Gravurspindel mit der Steuerungseinheit. 11 / 24 107816_de_00 PHOENIX CONTACT... -
Seite 12: Gravureinheit Einrichten
ENGRAVING UNIT 2.3.4 Gravureinheit einrichten • Schalten Sie die Steuerungseinheit über den Netzschalter auf der Rückseite ein. • Schalten Sie den Plotter ein. Die Gravureinheit fährt die Nullposition an. Die grüne Anzeige „Engraving mode“ am Plotter leuchtet. Danach fährt der Plotter in die Nullposition. -
Seite 13: Gravuren Erstellen
Mit CLIP PROJECT marking können Sie am Computer Markierungen erstellen, die auf das Markierungsmaterial von Phoenix Contact abgestimmt sind. Wählen Sie dort die ENGRAVING UNIT als Ausgabegerät aus. Sie erhalten eine Liste der für dieses Gerät geeigneten Materialien. Die Markierungssoftware CLIP PROJECT marking gehört zum Lieferumfang der Gravurein- heit. -
Seite 14: Gravurtiefe Einstellen
ENGRAVING UNIT Gravurtiefe einstellen Kontaktbolzen befestigen Auf der Schreibfläche vom Plotter ist unten links eine Abdeckung für den Kontaktbolzen zur Nullstellung. • Lösen Sie die Abdeckung mit einer Münze oder einem Schraubendreher. • Damit die Abdeckung nicht verloren geht, schrauben Sie die Abdeckung auf den Hal- tewinkel. -
Seite 15: Wartung Und Problembehebung
Kugellagern entfernen. Reinigen Sie die Gravurspindel niemals mit Wasser. • Entnehmen Sie den Gravurstichel. • Drehen Sie die Spannzange mit Hilfe des Drehknopfs heraus. • Wischen Sie den vorderen Teil der Spannzange mit einem sauberen Wattestäbchen aus. 15 / 24 107816_de_00 PHOENIX CONTACT... -
Seite 16: Gravurstichel Wechseln
ENGRAVING UNIT Gravurstichel wechseln WARNUNG: Verbrennungsgefahr Bei Betrieb kann die Gravurspindel heiß werden. Lassen Sie die Gravurspindel abkühlen, bevor Sie den Gravurkopf demontieren. WARNUNG: Schneidgefahr Der Gravurstichel ist scharf. Achten Sie darauf, sich nicht am Gravurstichel zu verletzen. • Lösen Sie die Anschlüsse von der Gravurspindel. -
Seite 17: Probleme Beheben
Spannzange Gravurtiefe nicht erreicht Nullstellung oder Gravurtiefe nicht Gravurtiefe neu einstellen richtig eingestellt Display am Gravurkopf lässt sich Batterie leer Tauschen Sie die Batterie der An- – nicht einschalten zeige aus (Typ CR 2032) 17 / 24 107816_de_00 PHOENIX CONTACT... -
Seite 18: Reparaturen
WARNUNG: Gefährdung der Betriebssicherheit Unsachgemäße Arbeiten oder Veränderungen am Gerät können Ihre Sicherheit gefähr- den oder das Gerät beschädigen. Sie dürfen das Gerät nicht reparieren. Wenn das Gerät einen Defekt hat, wenden Sie sich an Phoenix Contact. Gerät transportieren •... -
Seite 19: Anhang
Anhang Anhang Bestelldaten Gravureinheit Beschreibung Artikel-Nr. Gravuraufsatz, durch Tauschen des Plotterkopfs mit dem ENGRAVING UNIT 0804500 Gravuraufsatz wird aus dem PLOTMARK eine Gravurein- heit Plotter, Gewicht: 8 kg, Breite: 480 mm, Höhe: 155 mm, PLOTMARK 0804499 Farbe: silberfarben Ersatz-Staubsaugerbeutel für Gravureinheit... - Seite 20 ENGRAVING UNIT Gravurmaterial mit abgerundeten Ecken Beschreibung Artikel-Nr. Gravurmaterial mit abgerundeten Ecken Gravurmaterial, silberfarben, unbeschriftet, Montageart: GPE 22X22 SR/R 0806628 Kleben, Schriftfeldgröße: 22 x 22 mm Gravurmaterial, silberfarben, unbeschriftet, Montageart: GPE 27X 8 SR/R 0806877 Kleben, Schriftfeldgröße: 27 x 8 mm Gravurmaterial, weiß, unbeschriftet, Montageart: Kleben,...
- Seite 21 EMLP 32 (38X14) SR 0822343 farben, unbeschriftet, Montageart: Kleben, Schriftfeldgröße: 38 x 14 mm Kunststoffschild mit Bohrung für Taster ø 32 mm, EMLP 32 (38X14) BK 0822327 schwarz, unbeschriftet, Montageart: Kleben, Schriftfeld- größe: 38 x 14 mm 21 / 24 107816_de_00 PHOENIX CONTACT...
-
Seite 22: Technische Daten
ENGRAVING UNIT Technische Daten Gravurspindel Drehzahl mindestens 5000 rpm, maximal 50.000 rpm Drehmoment 6 Ncm Frequenz 83 Hz ... 830 Hz Leistungsaufnahme maximal 60 Watt Spannzangen Schaftdurchmesser 3 mm Spannmechanismus Kopfspannung Rundlauf mit Spannzange 0,03 mm Einspanndurchmesser 25 mm Einsatzbereich... - Seite 23 Bitte beachten Sie folgende Hinweise Allgemeine Nutzungsbedingungen für Technische Dokumentation Phoenix Contact behält sich das Recht vor, die technische Dokumentation und die in den technischen Dokumentationen beschriebenen Produkte jederzeit ohne Vorankündigung zu ändern, zu korrigieren und/oder zu verbessern, soweit dies dem Anwender zumutbar ist.
-
Seite 24: So Erreichen Sie Uns
Wenn Sie Anregungen und Verbesserungsvorschläge zu Inhalt und Gestaltung unseres Handbuchs haben, würden wir uns freuen, wenn Sie uns Ihre Vorschläge zusenden an: tecdoc@phoenixcontact.com 24 / 24 PHOENIX CONTACT GmbH & Co. KG • Flachsmarktstraße 8 • 32825 Blomberg • Germany phoenixcontact.com...
