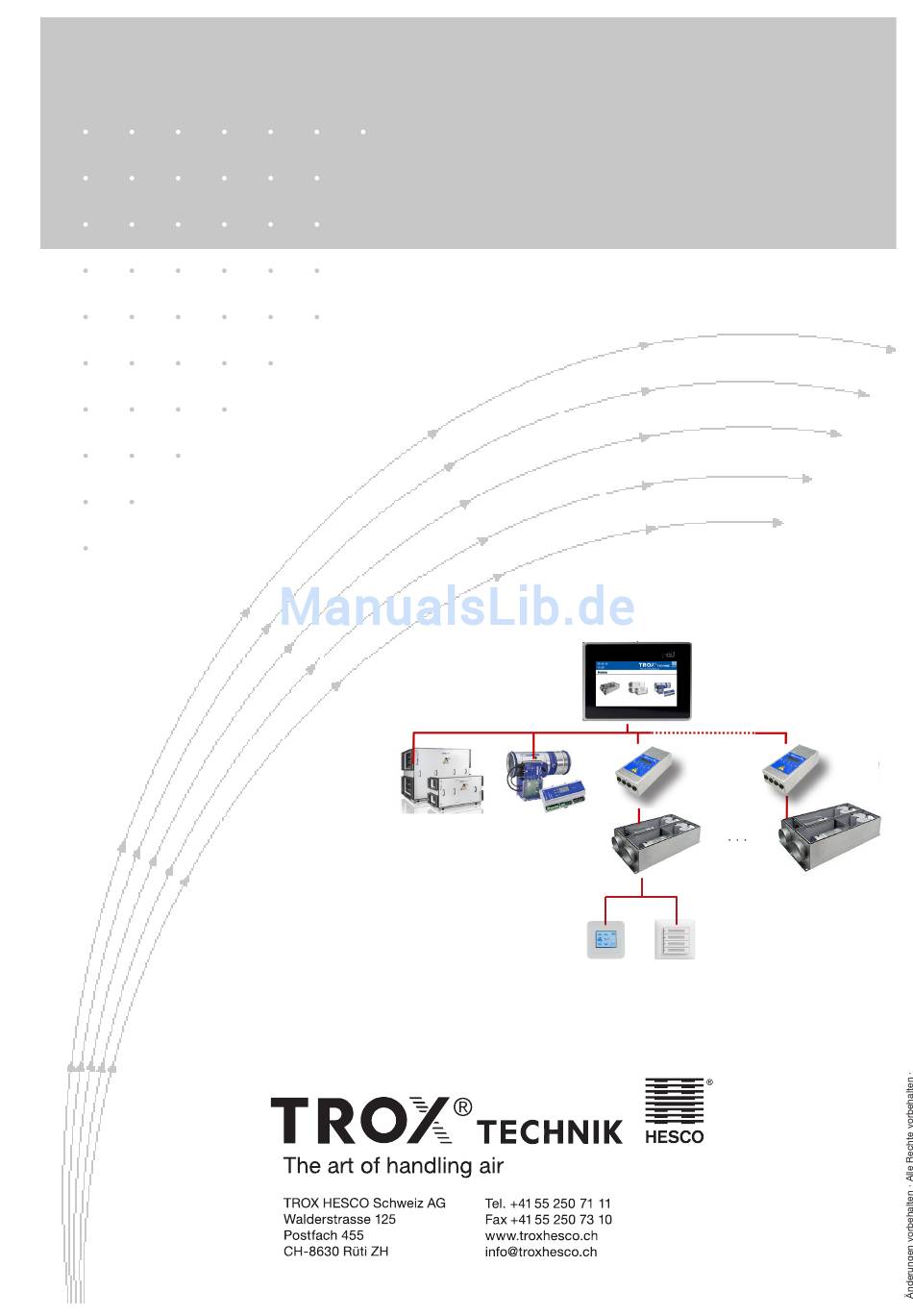

- Seite 1 L-12-1-50 Montageanleitung EASYHOMESYSTEM TH-EHS...
-
Seite 2: Inhaltsverzeichnis
4. Produktbeschreibung - Elektrischer Anschluss Komponenten - Inbetriebnahme - Instandhaltung 5. Technische Daten - Reinigung 6. Einbau Details zum TH-EHS siehe: Vorgehen beim Einbau - EASYHOMESYSTEM Display Control L-12-1-01d 7. Instandhaltung - THC Smart L-05-2-50d Wartung und Reinigung - WLB-C L-09-1-50... -
Seite 3: Sicherheit Und Bestimmungsgemässe Verwendung
Montageanleitung EASYHOMESYSTEM 2. Sicherheit und bestimmungsgemässe Verwendung Allgemeine Sicherheitshinweise VORSICHT! WARNUNG! Verletzungsgefahr an scharfen Kanten, Graten, spitzen Gefahr durch Fehlgebrauch! Fehlgebrauch des Ecken und dünnwandigen Blechteilen! Produktes kann zu gefährlichen Situationen führen. – Bei allen Arbeiten vorsichtig vorgehen. Das Produkt darf nicht eingesetzt werden: –... -
Seite 4: Normen Und Richtlinien
Industrieschutzhelm Instandsetzung und Ersatzteile Zur Aufrechterhaltung der Funktion dürfen zur Instandsetzung nur Original TROX HESCO Schweiz AG Ersatzteile verwendet werden. Hinweise zum Umweltschutz / Entsorgung Zum Schutz der Umwelt, bitte die folgenden Punkte beachten: - Die Verpackung des EASYHOMESYSTEM ist umweltgerecht zu entsorgen. -
Seite 5: Transport, Lagerung Und Verpackung
Montageanleitung EASYHOMESYSTEM Lagerung 3. Transport, Lagerung und Verpackung Zur Lagerung folgende Punkte berücksichtigen: Prüfung der Lieferung - Nur in Originalverpackung lagern. - Vor der Witterung schützen. Nach der Anlieferung die Verpackung vorsichtig entfernen und - Vor Feuchtigkeit, Staub und Verschmutzung schützen. das Gerät auf Transportschäden und auf Vollständigkeit kon- - Lagertemperatur: -10°C bis +30°C. -
Seite 6: Produktbeschreibung Komponenten
TH-WLB-C Wohnung 20 / Apartment 20 / TH-WLB-C Wohnung 1 / Apartment 1 / Appartement 20 / Appartamento 20 Appartement 1 / Appartamento 1 5. Technische Daten Details zum TH-EHS sind in den Prospekten: - EASYHOMESYSTEM Display Control L-12-1-01d - THC Smart L-05-2-50d - WLB-C L-09-1-50... -
Seite 7: Einbau
Montageanleitung EASYHOMESYSTEM 6. Einbau Vorgehen beim Einbau 1. THC-SMART in die Anlage einbauen gemäss L-05-2-50d 2. Wohnungslüftungs-Boxen TH-WLB-C in die Anlagen ein- bauen und gemäss L-09-1-50 sowie Elektroschema verka- beln. 3. 6-adriges RJ12 Kabel in die Buchse „MODBUS RS485“ des Master Controllers „TX-Air2 Master“... - Seite 8 Montageanleitung EASYHOMESYSTEM 4. Am THC Smart Master-Gerät die entsprechende Modbus Slave Binäre Adressierung einstellen gemäss Anzahl ein- gebauter THC Link-Geräte im System. Modbus-Konfigurator einstellen auf „38,4kBaud“ und „No Party“. Gemäss Schema an Modbusleitung anschliessen.
- Seite 9 Montageanleitung EASYHOMESYSTEM 5. TH-WLB-C-Steuereinheit gemäss Schema an Modbuslei- tung anschliessen.
-
Seite 10: Instandhaltung
Montageanleitung EASYHOMESYSTEM 6. Das PGD Touch 4,3´ Display an das Modbus-netz und an 24V Speisung anschliessen. Achtung: Alle TH-WLB-C-Steuereinheiten und entsprechende Regler müssen auf den neusten Softwarestand aktualisiert werden. 7. Instandhaltung Wartung und Reinigung des Touch-Displays Bei der Reinigung folgende Punkte beachten: - Oberflächen mit einem feuchten Tuch reinigen.
