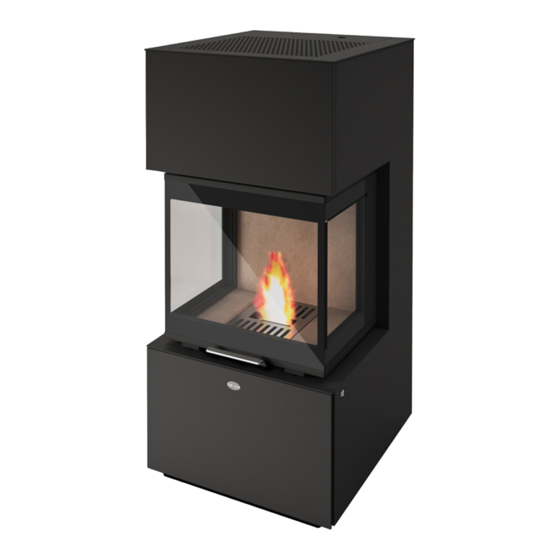

EVA Stampaggi TRINITY Bedienungshandbuch
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für EVA Stampaggi TRINITY
Inhaltszusammenfassung für EVA Stampaggi TRINITY
- Seite 1 BEDIENUNGSHANDBUCH TRINITY TREVISI...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS PRODUKTBESCHREIBUNG………………………………………………………………………………………………………..S. 3 INSTALLATION DES PRODUKTS..…….……………………………………………………………………………………………... S. 4 ANWENDUNG DES PRODUKTS……………………………...………………………………………………………………………… S. 7 NUTZER-FUNKTIONEN……………………………………...…………………………………………………………………………… S. 9 ALARME…………………...……………………………...……………………………………………………………………………….. S. 10 VORWORTE………………...……………………………...……………………………………………………………………………… S. 11 ANSCHLÜSSE………………………………………...………………………………………………………………………………..S. 12... -
Seite 3: Produktbeschreibung
01. PRODUKTBESCHREIBUNG TECHNISCHE ZEICHNUNG TRINITY TREVISI 3 - Deutsch... -
Seite 4: Technische Daten
Stromverbrauch bei reduzierter Leistung: 44 W Stromverbrauch bei reduzierter Leistung: 60 W Stromverbrauch in Standby: 3 W Stromverbrauch in Standby: 3 W 02. INSTALLATION DES PRODUKTS 02.1. SCHORNSTEIN CHARAKTERISTIKEN DES SCHORNSTEINS OFEN TRINITY 9 KW OFEN TREVISI 9 KW Schornsteinabzug Schornsteinabzug Abgastemperatur 195 °C Abgastemperatur... - Seite 5 HANDHABUNG UND AUSPACKEN Während des Transports das Produkt nicht waagrecht positionieren. Das Produkt muss mit geeigneten Hubvorrichtungen abgeladen werden, deren Eigenschaften dem Gewicht des Produkts entsprechen. Der Bediener muss sicherstellen, dass beim Abladen oder Anheben des Produkts sich keine Personen oder Gegenstände in der Nähe befinden.
- Seite 6 02.6 ZÜNDEN Der erste Schritt besteht darin, den Stecker des Ofens an die elektrische Anlage anzuschließen; den Pellet-Tank füllen. Bei diesem Vorgang muss darauf geachtet werden, nicht den ganzen Sack auf einmal zu entleeren, sondern langsam vorzugehen, so dass der Pelletstaub im Sack nicht in den Tank gelangt.
-
Seite 7: Bedienfeld-Beschreibung
03. ANWENDUNG DES PRODUKTS 03.1 FERNBEDIENUNG Korrekter Ofenbetrieb und Bedienfeld Display Die Fernbedienung zeigt Informationen über Status des Ofens an. Wird das Menü eingeschaltet, können verschiedene Anzeigetypen eingesehen und Einstellungen durchgeführt werden, je nach Zugangsniveau. Abhängig vom Betriebsmodus können die Anzeigen je nach ihrer Position auf dem Display unterschiedliche Bedeutungen haben. -
Seite 8: Koppelung Der Fernbedienung
03.2 NOTFALL-DISPLAY Das Notfall-Display wird gebraucht, falls die Fernbedienung nicht funktioniert oder falls diese verloren geht. Taste P1 – ON/OFF: Wird diese Taste gedrückt gehalten, geht der Ofen an oder aus, je nach den letzten Einstellungen, die durch die Fernbedienung registriert wurden. P2-Taste –... -
Seite 9: Nutzer-Funktionen
Untermenü M3 – 4 – Chrono woch-end Erlaubt die Aktivierung/Deaktivierung und die Einstellung der Funktionen der Zeitschaltuhr am Wochenende (Tage 6 und 7, das heißt Samstag und Sonntag). Zur Freigabe Tasten P1 und P2 drücken. Durch Einstellen der Uhrzeit für Start 1 und Stop 1 wird der Betriebszeitraum für den Samstag eingestellt, über Start 2 und Stop 2 der Betriebszeitraum des Ofens für den Sonntag. -
Seite 10: Betriebsmeldung
und Automatik. Wenn Sie die Geschwindigkeit auf 1, 2, 3, 4, 5 einstellen, wird die Kanalisierung auch nach Ändern der Ofenleistung immer mit der gleichen Geschwindigkeit arbeiten. Bei einer Einstellung auf Automatik funktioniert die Kanalisierung abhängig von der Ofenleistung. Bei der Einstellung 0 wird die Kanalisierung deaktiviert. -
Seite 11: Routinemäßige Reinigung
06. VORWORTE Der Ofen muss regelmäßig sauber gemacht werden, um maximale Effizienz und einen ordnungsmäßigen Ofenbetrieb zu gewährleisten. Die ordentliche Wartung sollte von einem entsprechend befugten Fachmann durchgeführt werden. Eine gründliche Reinigung ist vor Wiederaufnahme vom Ofenbetrieb erforderlich, da im Sommer Behinderungen für den regulären Abzug der Abgase auftreten können (z.B. -
Seite 12: Anschlüsse
07. ANSCHLÜSSE CODE LEITERPLATTE 951095900 KONTAKT DES BRENNTOPF-REINIGER 951067700 RAUMSONDE EXTERNES THERMOSTAT RAUCHSONDE FÖRDERSCHNECKEMOTOR WÄRMETAUSCHER DRÜCKERKONTAKT SICHERHEITSTHERMOSTATKONTAKT TÜRKONTAKT MOTOR BRENNTOF-REINIGER RAUCHVENTILATOR GLÜHZÜNDER 12 - Deutsch... - Seite 13 Tel: +39 0438 740433 Fax: +39 0438 740821 I dati e le caratteristiche indicate non impegnano Eva Stampaggi S.r.l., che si riserva il diritto di apportare le modifiche ritenute opportune senza obbligo di preavviso o di sostituzione. Tutti i diritti riservati. Vietata riproduzione totale o parziale senza espressa autorizzazione di Eva Stampaggi S.r.l.
