Verbindung mit MGC-6
Mithilfe des AUX 2 x LOOP lassen sich über den MGC-6 zwei zusätzliche
Effekt-Loops steuern, die beispielsweise an die Effekt-Loop eines Amps
angeschlossen oder zwischen dem OUT des AUX 2 x LOOP und dem Eingang
des Amps geschaltet sind. Der AUX 2 x LOOP hat einen passiven Signalweg
und einen TRUE BYPASS-Schaltkreis für ausgeschaltete Effekte.
Die Verbindung der Geräte sollten Sie mit dem Kabel vornehmen, das zum
mitgelieferten Zubehör des AUX 2 x LOOP gehört. Verbinden Sie den AUX
IN Anschluss des AUX 2 x LOOP mit einem der Anschlüsse AUX1-4 des
MGC-6. Zum Umschalten der Loops verwenden Sie nun die entsprechenden
Taster der AUXILIARY SECTION (für AUX1 die Taster 1 und 2, für AUX2 die
Taster 3 and 4, für AUX3 die Taster 5 and 6 und für AUX4 die Taster 7 and 8).
Sie können maximal vier AUX 2 x LOOPs an einen MGC-6 anschließen.

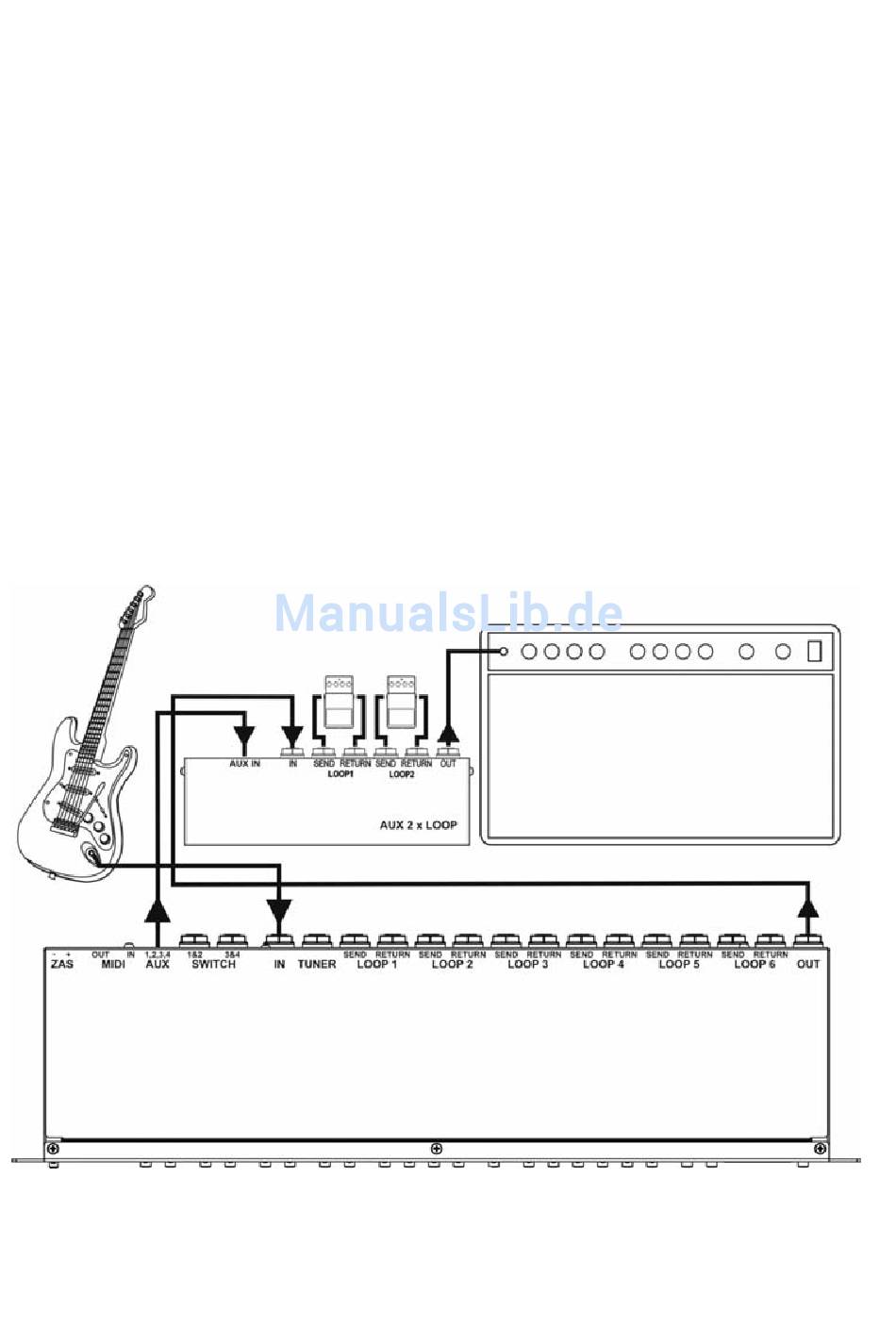

Nachfolgend finden Sie ein Anschlussbeispiel für den AUX 2 x LOOP.
Erweiterung des MGC-6 durch zwei Effekt-Loops
2
