Bedienungsanleitung
AUX 2 x LOOP
Sehr geehrter Kunde,
danke, dass Sie sich für ein G LAB-Produkt entschieden haben.

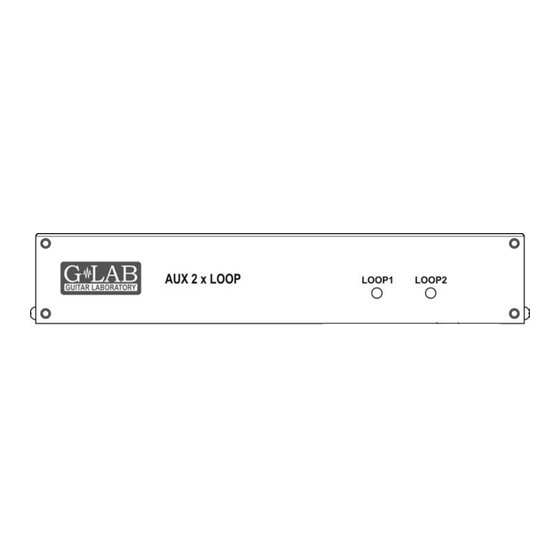

Der AUX 2 x LOOP ist ein Umschalter für zwei Effekt-Loops (mit TRUE
BYPASS), der die Funktionen der G LAB-Controller mit AUX-Anschlüssen
erweitert (z. B. die Controller MGC-6 und GSC-2).

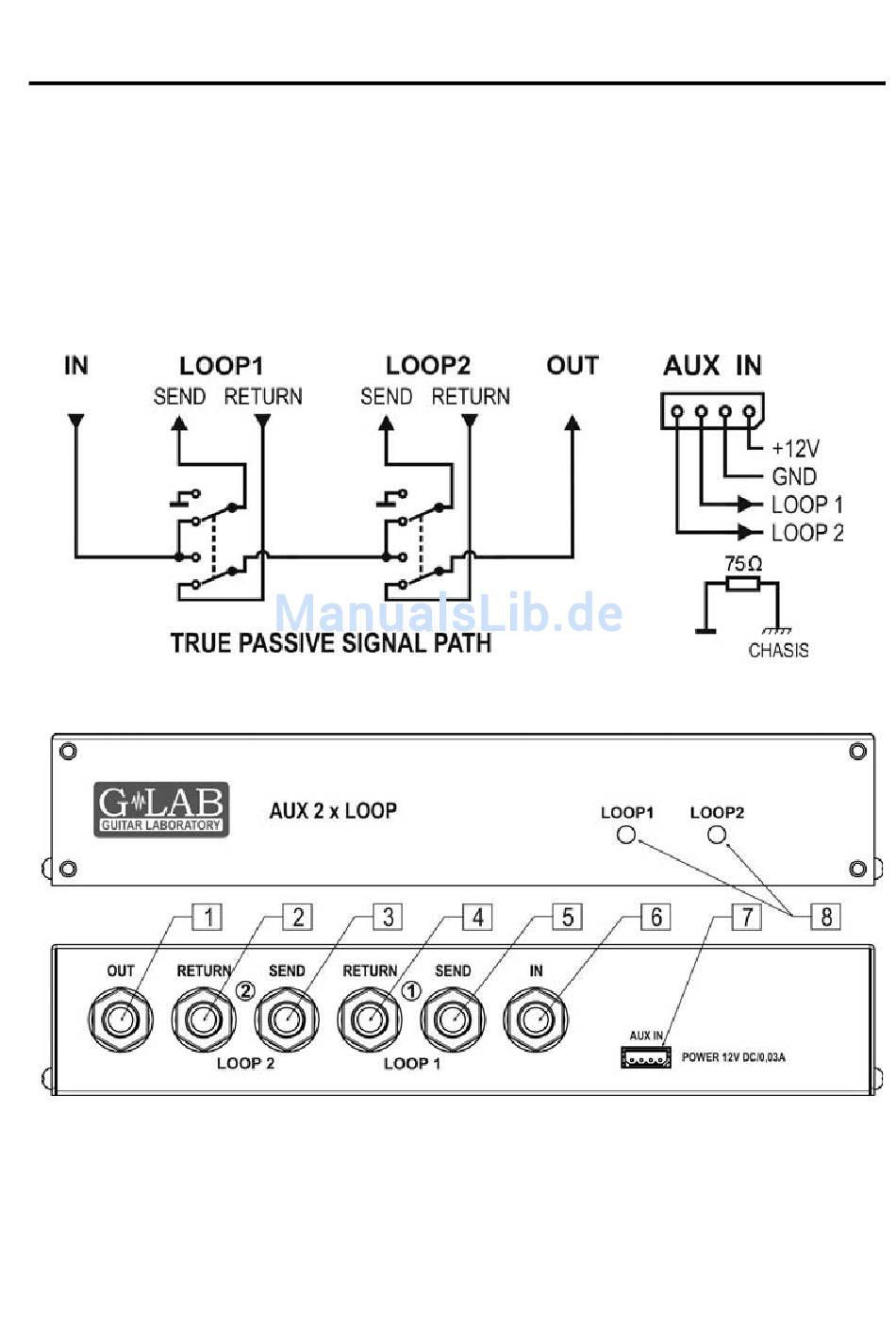

Schaubild des Signalwegs
Aufbau
1 - OUTPUT Ausgang
2 - LOOP 2 Eingang (RETURN)
3 - LOOP 2 Ausgang (SEND)
4 - LOOP 1 Eingang (RETURN)
5 - LOOP 1 Ausgang (SEND)
6 - INPUT Eingang
7 - AUX INPUT Eingang
8 - Loop-Anzeigen
Version 1.0
1
Werbung
Verwandte Anleitungen für G-Lab AUX 2 x LOOP
Inhaltszusammenfassung für G-Lab AUX 2 x LOOP
- Seite 1 Sehr geehrter Kunde, danke, dass Sie sich für ein G LAB-Produkt entschieden haben. Der AUX 2 x LOOP ist ein Umschalter für zwei Effekt-Loops (mit TRUE BYPASS), der die Funktionen der G LAB-Controller mit AUX-Anschlüssen erweitert (z. B. die Controller MGC-6 und GSC-2).
- Seite 2 Verbindung mit MGC-6 Mithilfe des AUX 2 x LOOP lassen sich über den MGC-6 zwei zusätzliche Effekt-Loops steuern, die beispielsweise an die Effekt-Loop eines Amps angeschlossen oder zwischen dem OUT des AUX 2 x LOOP und dem Eingang des Amps geschaltet sind. Der AUX 2 x LOOP hat einen passiven Signalweg und einen TRUE BYPASS-Schaltkreis für ausgeschaltete Effekte.
- Seite 3 Umschalter für zwei Stereo-Effekte Verbindung mit GSC-2 Mithilfe des AUX 2 x LOOP lassen sich über den GSC-2 zwei zusätzliche Effekt-Loops steuern. Dazu sollte der AUX 2 x LOOP an eine Effekt-Loops des Amps angeschlossen sein. Der AUX 2 x LOOP hat einen passiven Signalweg und einen TRUE BYPASS-Schaltkreis für ausgeschaltete Effekte.
- Seite 4 Einbau Der AUX 2 x LOOP lässt sich mit Hilfe des Rack-Adapters G LAB 1U FRONT PANEL RMS (siehe unten) in ein Standard-Rack einbauen. Sie können das Gerät auch auf andere Weise befestigen oder frei stehen lassen. Konformitätserklärung ELZAB S.A., ul. Kruczkowskiego 39, 41-813 Zabrze, Polen, erklärt hiermit in Eigen-verantwortung, dass folgendes...
