BETRIEBSANLEITUNG

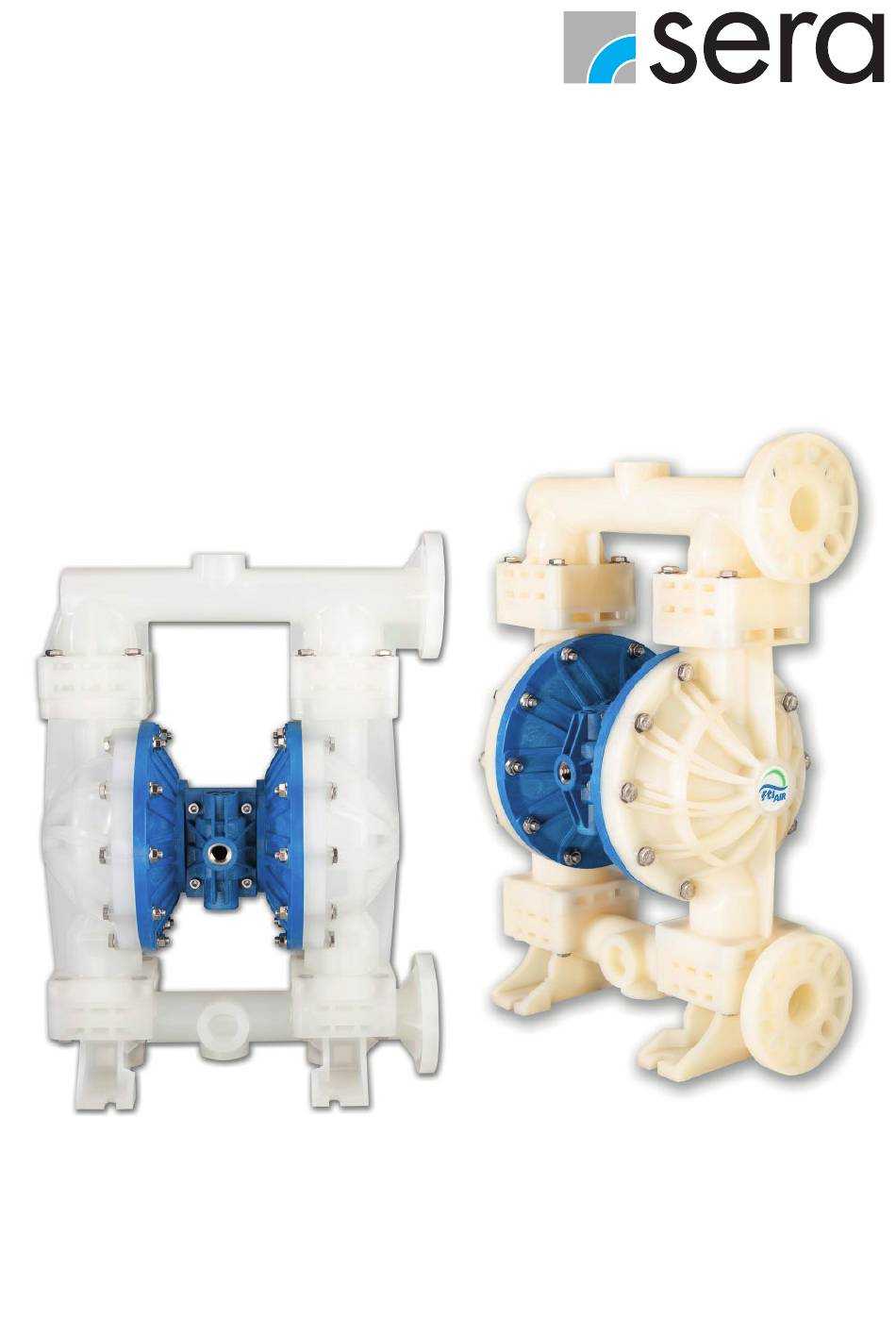

DRUCKLUFTBETRIEBENE MEMBRANPUMPE AP15
(Kunststoffausführung)
DE
ORIGINALBETRIEBSANLEITUNG
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Sera AP15

  • Seite 1 BETRIEBSANLEITUNG DRUCKLUFTBETRIEBENE MEMBRANPUMPE AP15 (Kunststoffausführung) ORIGINALBETRIEBSANLEITUNG...
  • Seite 2 AP15 (Kunststoff) www.sera-web.com...
  • Seite 3: Inhaltsverzeichnis

    AP15 (Kunststoff) INHALTSVERZEICHNS WICHTIGE INFORMATIONEN ��������������������������������������������������������������������������������������������������������������4 Hinweise zur Ausfuhr ......................4 Haftungsausschluss ........................ 4 Auspacken und Kontrolle ....................... 4 SICHERHEITSHINWEISE �����������������������������������������������������������������������������������������������������������������������4 PUMPEN SPEZIFIKATIONEN ����������������������������������������������������������������������������������������������������������������7 Werkstoffeigenschaften ......................7 Abmessungen ........................8 Kennlinien ..........................8 Leistungsdaten ........................9 INSTALLATION/BETRIEB�����������������������������������������������������������������������������������������������������������������������9 Installationsempfehlung ......................9 Inbetriebnahme ........................
  • Seite 4: Wichtige Informationen

    Zur Installation der Pumpe folgen Sie der beiliegenden Montageanleitung. SICHERHEITSHINWEISE EXPLOSIONSGEFAHR sera airPUMP Produkte aus Standard Werkstoffen dürfen nicht mit halogenisierten Kohlenwasserstoffen verwendet werden. Lösemittel auf HKW Basis können Explosionen verursachen wenn sie unter Druck und in geschlossenen Systemen mit Alu- minium Komponenten in Verbindung kommen.
  • Seite 5 AP15 (Kunststoff) WARNUNG Verbrennungsgefahr. sera airPUMPs fördern Flüssigkeiten mit Temperaturen bis zu 104°C. Die Oberflächen der Pumpe können sich dadurch erhitzen und Verbrennungen verursachen. WARNUNG Bei Rissen oder defekten der Membrane kann das geförderte Medium durch den Luftaustritt entweichen.
  • Seite 6 Beim Betrieb mit Medien die sich absetzen oder festigen könnten, sollte die Pumpe nach jeder Benutzung durchgespült werden um Schäden zu vermeiden. ACHTUNG Verwenden Sie nur Original sera Ersatzteile. ACHTUNG Beachten Sie bei der Pumpenauswahl unbedingt die Temperaturgrenzen gemäß nachfolgender Tabelle:...
  • Seite 7: Pumpen Spezifikationen

    AP15 (Kunststoff) PUMPEN SPEZIFIKATIONEN WERKSTOFFEIGENSCHAFTEN Betriebstemperatur Material Zusammensetzung Beschreibung min� max� Thermoplast, resistent gegen Laugen und 0°C 70°C reines Polypropylen starke Säuren (32°F) (158°F) Fluoropolymer mit ausgezeichneter che- -12°C 104°C PVDF reines Polyvinylidenfluorid mischer Beständigkeit (10°F) (220°F) Gute Chemikalienbeständigkeit, hohe Zug-...
  • Seite 8: Abmessungen

    AP15 (Kunststoff) ABMESSUNGEN KENNLINIEN www.sera-web.com...
  • Seite 9: Leistungsdaten

    AP15 (Kunststoff) LEISTUNGSDATEN Druckluftmembranpumpe AP15 (Kunststoff) Max. Fördermenge 473 Liter/min. (125 gal/m) Anschluss Saug-/Druckseite: 1½“ ANSI/DIN/ISO-Flansche Verdrängung je Hub 0,91 Liter (0.24 gal) Anschluss Luft Ein-/Auslass: ½“ FNPT / ¾“ FNPT Max. Ausgangsdruck 6,9 bar (100 psig) Luftverbrauch bei 6,9 bar: 170 Nm³/h (100 sfcm)
  • Seite 10: Inbetriebnahme

    Die Pumpe arbeitet, sobald das Absperrventil geöffnet wird. Es empfiehlt sich, das Absperrventil zunächst langsam zu öffnen. Sobald die Pumpe in Betrieb ist kann die Fördermenge über das Absperrventil geregelt werden. Zubehör Pulsationsdämpfer und Wartungseinheiten sind verfügbar und für den Betrieb der sera airPUMP Serie empfohlen. www.sera-web.com...
  • Seite 11: Fehlersuche Und Lösungsvorschläge

    AP15 (Kunststoff) FEHLERSUCHE UND LÖSUNGSVORSCHLÄGE Pumpe arbeitet nicht: Verstopfte Materialleitungen - Reinigen oder ersetzen ■ Verstopfte Flüssigkeitskammer - Reinigen ■ Leckage im Bereich der Führungsbuchse - Prüfen, O-Ringe austauschen ■ Steuerventil schaltet nicht - Prüfen, reinigen, mit Druckluft-Öl nachölen (Aluminium Steuerventil) ■...
  • Seite 12: Wartung

    AP15 (Kunststoff) WARTUNG Benötigte Werkzeuge Ringschlüssel (13mm. 15mm und 17mm) ■ Steckschlüssel (30mm (2 Stück)) ■ Sprengringzange ■ Sechskantschlüssel (4mm, 6mm und 8mm) ■ O-Ring Haken ■ Drehmomentschlüssel ■ Wartung Medienseite (Nassteil) Vor der Wartung ist die Luftzufuhr zur Pumpe abzuschalten und die Medienseite zu entleeren.
  • Seite 13 AP15 (Kunststoff) Wiederholen Sie die Schritte 1 und 2 Lösen Sie jeweils die zehn Schrauben Um die Membranen (22/23) zu demon- für den Saugstutzen (14). Die Ventilsitz (18), Muttern (28) Scheiben (12,19)an tieren, lösen Sie die beiden äußeren O-Ringe (15), die Ventilsitze (16) und die den Flüssigkeitskammern mit 13mm und...
  • Seite 14: Montage

    AP15 (Kunststoff) MONTAGE Stecken Sie eine Membrane (23) über das Gewinde des äußeren Membrantellers (21). Die Luftseite der Membrane ist markiert (Air Side) und muss nach innen zum Mittelblock zeigen. Falls die Pumpe mit PTFE-Membranen (22) ausgestattet ist, stecken Sie zunächst eine PTFE-Membran über das Gewinde des äußeren Membrantellers...
  • Seite 15 AP15 (Kunststoff) Es kann einfacher sein, die eingeformte Schraube in die Die andere(n) Membran(en) (22/23) und die inneren Welle einzufädeln, wenn die Membran(en) auf einer und äußeren Membranteller (21 und 24) können am ge- oder beiden Seiten umgedreht sind. Dies kann von genüberliegenden Ende der Kolbenstange (32) montiert...
  • Seite 16 AP15 (Kunststoff) Drehen Sie die Pumpe um 180° und legen Sie die Saug- Setzen Sie die O-Ringe des Ventilsitzes (15) in jede ventilkugeln (17) in die Kugelkäfige der Flüssigkeitskam- Seite der Ventilsitze (16). Setzen Sie die Ventilsitze in mer (20).
  • Seite 17: Wartung Luftseite

    AP15 (Kunststoff) WARTUNG LUFTSEITE Führen sie die Schritte 1 – 6 im Abschnitt Demontage aus, um Zugang zu der Führungsbuchse (24) und den O-Ringen (23 ■ und 26) zu erhalten. Dann folgen Sie den nachfolgenden Anweisungen. AUSTAUSCH VON KOLBENSTANGE, BUCHSE UND O-RINGEN Befolgen Sie die Schritte 1 bis 7 im Abschnitt Demontage, um auf die Buchse (30) und die O-Ringe (29 und 31) zuzugreifen.
  • Seite 18 AP15 (Kunststoff) Untersuchen Sie die Kolbenstange (Welle, 32) auf Nachdem Sie festgestellt haben, ob der Zustand der Beschädigungen. Es ist üblich, dass sich während Welle akzeptabel ist, vergewissern Sie sich, dass beide des Betriebs Rillen bilden können. Rillenbildung wird O-Ringe (33 und 34) des Mittelblocks (35) auf beiden normalerweise durch verkohltes Öl und/oder abrasive...
  • Seite 19: Austausch Des/Der Lufsteuerventil O-Ring(E)

    AP15 (Kunststoff) AUSTAUSCH DES/DER LUFSTEUERVENTIL O-RING(E) Kunststoff Steuerventil Aluminium Steuerventil Um den Ventildeckel O-Ring zu ersetzen, den Siche- Um den Ventildeckel O-Ringe (8) zu ersetzen, entfernen rungsring (10) entfernen und ziehen Sie dann die Ven- Sie die jeweils drei Schrauben (11) mit einem 4mm tildeckel (9) gerade nach oben.
  • Seite 20: Austausch Der Steuerventildichtung

    AP15 (Kunststoff) AUSTAUSCH DER STEUERVENTILDICHTUNG Entfernen Sie den Ventilkörper (3), indem Sie die vier Ziehen Sie den Ventilkörper (3) und die Dichtung (6) Zylinderkopfschrauben (1) und Scheiben (2), die den von der Vorderseite des Mittelblocks (35) ab. Ventilkörper am Mittelblock (35) befestigen, mit einem 6mm Sechskanntschlüssel entfernen.
  • Seite 21: Austausch Des Kompletten Luftsteuerventils

    AUFSTELLUNG / INSTALLATION airPUMP AP15 (Kunststoff) AUSTAUSCH DES KOMPLETTEN LUFTSTEUERVENTILS Entfernen Sie das zu ersetzende Ventil, indem Sie die (4) Zylinderkopfschrauben mit einem ■ 6-mm Sechskantschlüssel lösen, der den Ventilkörper am Mittelteil befestigt. Alle Teile bis auf die vier Zylinderkopfschrauben mit Scheiben können entsorgt werden.
  • Seite 22 AP15 (Kunststoff) Pos� Beschreibung Werkstoff Teile-Nr� Anzahl NPT /Flansch 109003-1 BSPT / Flansch 109003-2 NPT mittig, horizontal 109057 NPT mittig, vertikal 109057-1 BSPT mittig, horizontal 109057-2 BSPT mittig, vertikal 109057-3 Saugstutzen NPT / Flansch 109003-3 BSPT / Flansch 109003-4...
  • Seite 23 AP15 (Kunststoff) Pos� Beschreibung Werkstoff Teile-Nr� Anzahl 109767-18 Flüssigkeitskammer PVDF 109767-19 109011-1 Membranteller (außen) PVDF 109011-2 Membrane PTFE 109017 Neoprene 109023-1 Buna 109023-2 EPDM 109023-3 109023-4 Membrane Santoprene 109023-5 Hytrel 109023-6 109023-7 FDA Santoprene 109023-8 FDA Hytrel 109023-9 Aluminium...
  • Seite 24 AP15 (Kunststoff) AP15 mit Luftsteuerventil aus PP-GFK AP15 mit Luftsteuerventil aus Aluminium Pos� Beschreibung Teile-Nr� Anz� Pos� Beschreibung Teile-Nr� Anz� 109903 Luftsteuerventil, PP-GFK Luftsteuerventil, Aluminium s. Pos. 40 111365 Ventilkolben (inkl. Dichtungen) Ventilkolben, Aluminium 109844 109891 O-Ring (f. Ventildeckel) A1/V1 O-Ring (f.
  • Seite 25: Unbedenklichkeitsbescheinigung

    Betreibers durch einen sera Spezialmonteur inspiziert und/oder repariert. Die Unbedenklichkeitsbescheinigung ist Teil des Inspektions- / Reparaturauftrags. Davon unberührt bleibt es sera vorbehalten, die Annahme dieses Auftrages aus anderen Gründen abzulehnen. HINWEIS Bitte Kopie verwenden und das Original bei der Betriebsanleitung belassen! (auch als Download unter: www.sera-web.com)
  • Seite 26: Eigenschaften

    Wir bestätigen, dass wir die Angaben in dieser Unbedenklichkeitsbescheinigung (Dekontaminationsbescheinigung) korrekt und vollständig eingetragen haben und dass die zurückgesandten Teile sorgfältig gereinigt wurden. Die eingesandten Teile sind somit frei von Rückständen in gefahrbringender Menge. Ort, Datum Abteilung Unterschrift (und Firmenstempel) www.sera-web.com...
  • Seite 27 AP15 (Kunststoff) NOTIZEN www.sera-web.com...
  • Seite 28 FOLLOW US sera GmbH sera-Str. 1 34376 Immenhausen Germany Tel. +49 5673 999 00 Fax +49 5673 999 01 info@sera-web.com www.sera-web.com...
