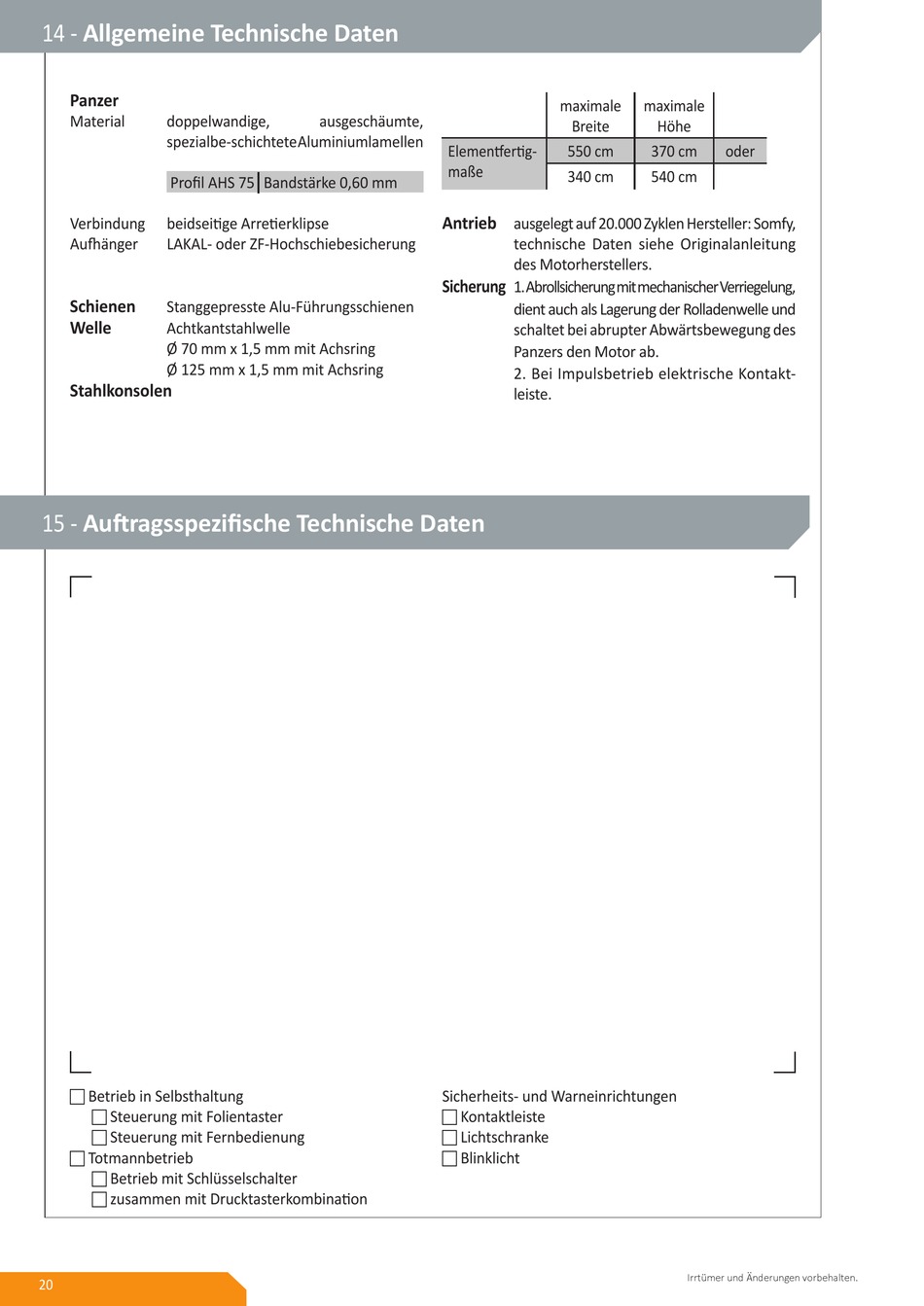

14 - Allgemeine Technische Daten
Panzer
Material
doppelwandige,
spezialbe-schichtete Aluminiumlamellen
Profil AHS 75 Bandstärke 0,60 mm
Verbindung
beidseitige Arretierklipse
Aufhänger
LAKAL- oder ZF-Hochschiebesicherung
Schienen
Stanggepresste Alu-Führungsschienen
Welle
Achtkantstahlwelle
Ø 70 mm x 1,5 mm mit Achsring
Ø 125 mm x 1,5 mm mit Achsring
Stahlkonsolen
15 - Auftragsspezifische Technische Daten
Betrieb in Selbsthaltung
c
Steuerung mit Folientaster
c
Steuerung mit Fernbedienung
c
Totmannbetrieb
c
Betrieb mit Schlüsselschalter
c
zusammen mit Drucktasterkombination
c
20 20
ausgeschäumte,
Elementfertig-
maße
Antrieb
Sicherung
Sicherheits- und Warneinrichtungen
Kontaktleiste
c
Lichtschranke
c
Blinklicht
c
maximale
maximale
Breite
Höhe
550 cm
370 cm
340 cm
540 cm
ausgelegt auf 20.000 Zyklen Hersteller: Somfy,
technische Daten siehe Originalanleitung
des Motorherstellers.
1. Abrollsicherung mit mechanischer Verriegelung,
dient auch als Lagerung der Rolladenwelle und
schaltet bei abrupter Abwärtsbewegung des
Panzers den Motor ab.
2. Bei Impulsbetrieb elektrische Kontakt-
leiste.
Irrtümer und Änderungen vorbehalten.
