Leistungsfluss - Honda HR-V HEV Fahrerhandbuch

uuAnzeigeinstrumente und Fahrer-InformationsdisplayuFahrer-Informationsdisplay
■

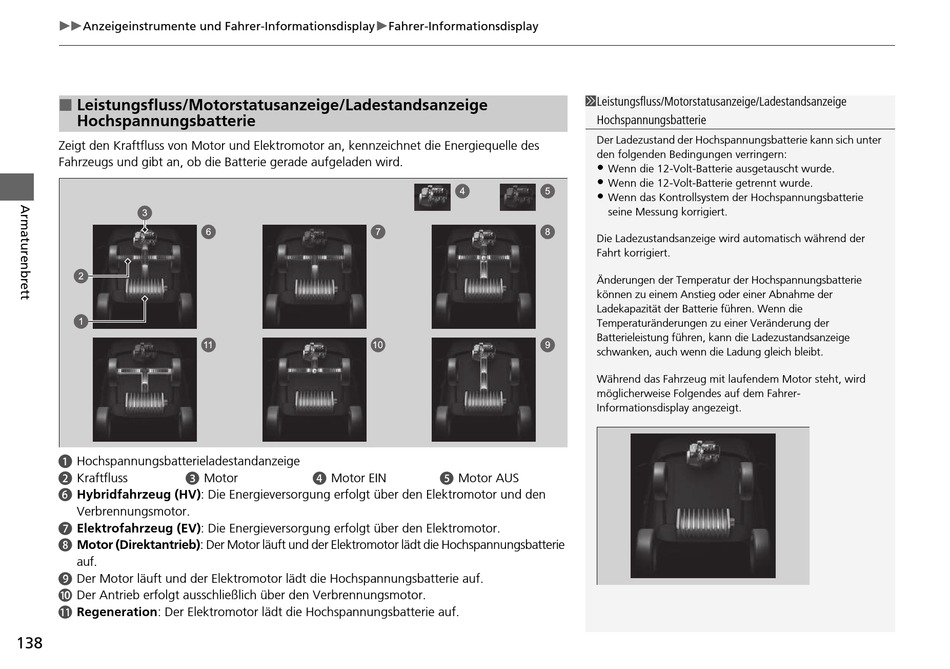

Leistungsfluss/Motorstatusanzeige/Ladestandsanzeige
Hochspannungsbatterie
Zeigt den Kraftfluss von Motor und Elektromotor an, kennzeichnet die Energiequelle des
Fahrzeugs und gibt an, ob die Batterie gerade aufgeladen wird.
Hochspannungsbatterieladestandanzeige
a
Kraftfluss
b c
Hybridfahrzeug (HV): Die Energieversorgung erfolgt über den Elektromotor und den
f
Verbrennungsmotor.
Elektrofahrzeug (EV): Die Energieversorgung erfolgt über den Elektromotor.
g
Motor (Direktantrieb): Der Motor läuft und der Elektromotor lädt die Hochspannungsbatterie
h
auf.
Der Motor läuft und der Elektromotor lädt die Hochspannungsbatterie auf.
i
Der Antrieb erfolgt ausschließlich über den Verbrennungsmotor.
j
Regeneration: Der Elektromotor lädt die Hochspannungsbatterie auf.
k
138
Motor Motor EIN
d
1Leistungsfluss/Motorstatusanzeige/Ladestandsanzeige
Hochspannungsbatterie
Der Ladezustand der Hochspannungsbatterie kann sich unter
den folgenden Bedingungen verringern:
•
Wenn die 12-Volt-Batterie ausgetauscht wurde.
•
Wenn die 12-Volt-Batterie getrennt wurde.
•
Wenn das Kontrollsystem der Hochspannungsbatterie
seine Messung korrigiert.
Die Ladezustandsanzeige wird automatisch während der
Fahrt korrigiert.
Änderungen der Temperatur der Hochspannungsbatterie
können zu einem Anstieg oder einer Abnahme der
Ladekapazität der Batterie führen. Wenn die
Temperaturänderungen zu einer Veränderung der
Batterieleistung führen, kann die Ladezustandsanzeige
schwanken, auch wenn die Ladung gleich bleibt.
Während das Fahrzeug mit laufendem Motor steht, wird
möglicherweise Folgendes auf dem Fahrer-
Informationsdisplay angezeigt.
Motor AUS
e
