Die folgende Abbildung zeigt die Anschlussmöglichkeiten im Klemmenkasten der Heizung
HEX 4 135/180....

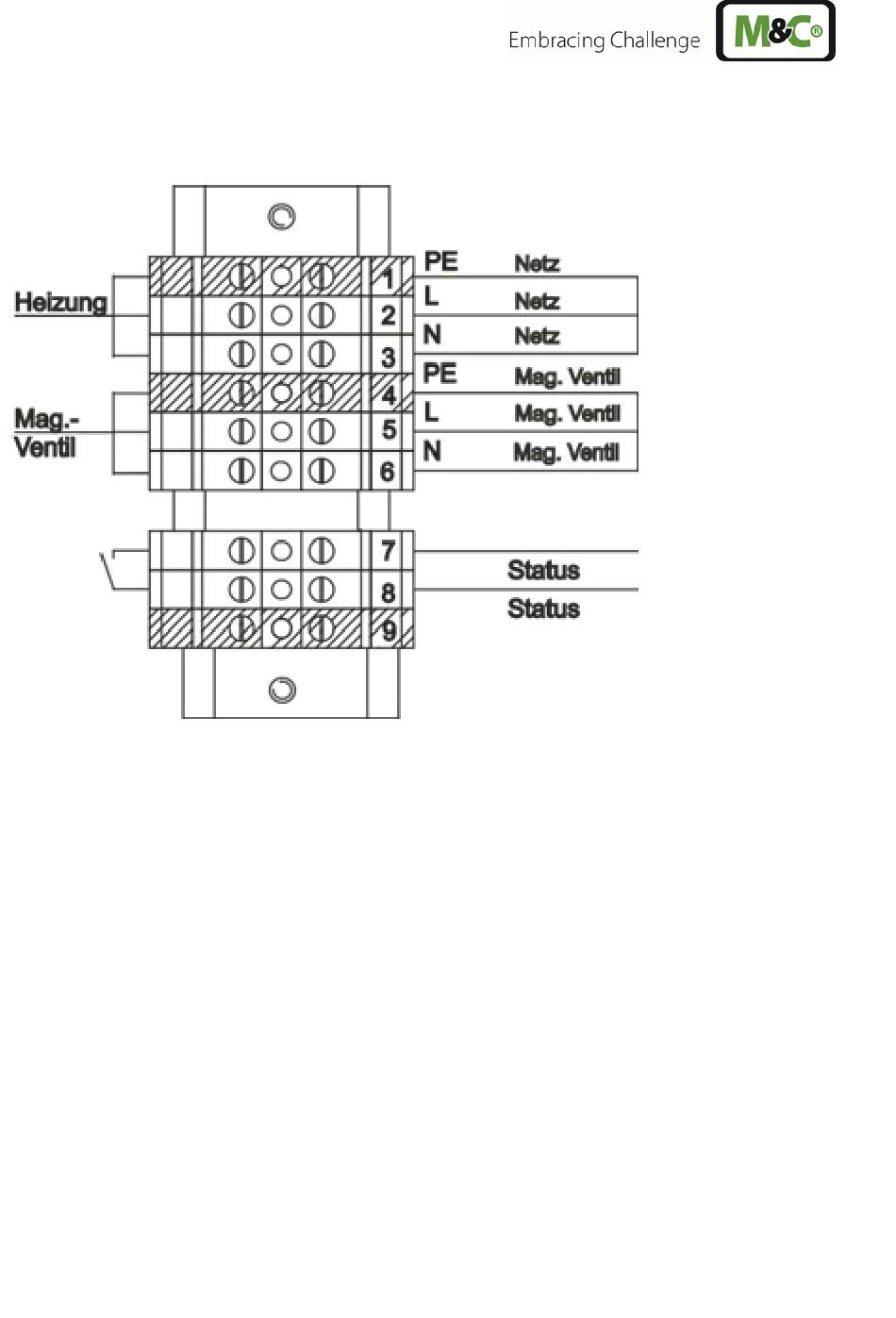

Abbildung 1 Klemmkasten HEX 4 135/180
Der Klemmenkasten der Heizung enthält auch die Klemmen für das Rückspülventil der Gasentnahme-
sonde SP3xxx (Option RS).
•
Den Deckel der Anschlussdose entfernen;
•
Das Netzkabel für die Heizung (min. 3 x 1,5 mm
den entsprechenden Klemmen 1, 2, 3 anschließen (Anschlussplan im Deckel);
•
Das Signalkabel für die Temperaturüberwachung durch die Kabeleinführung einführen und an den
entsprechenden Klemmen 7, 8 anschließen;
•
Bei Option Rückspülung Netz an Klemme 4, 5, 6 anschließen;
•
Deckel wieder aufschrauben.
12
2
) durch die Kabelverschraubung einführen und an
HEX4 | 1.04.02
