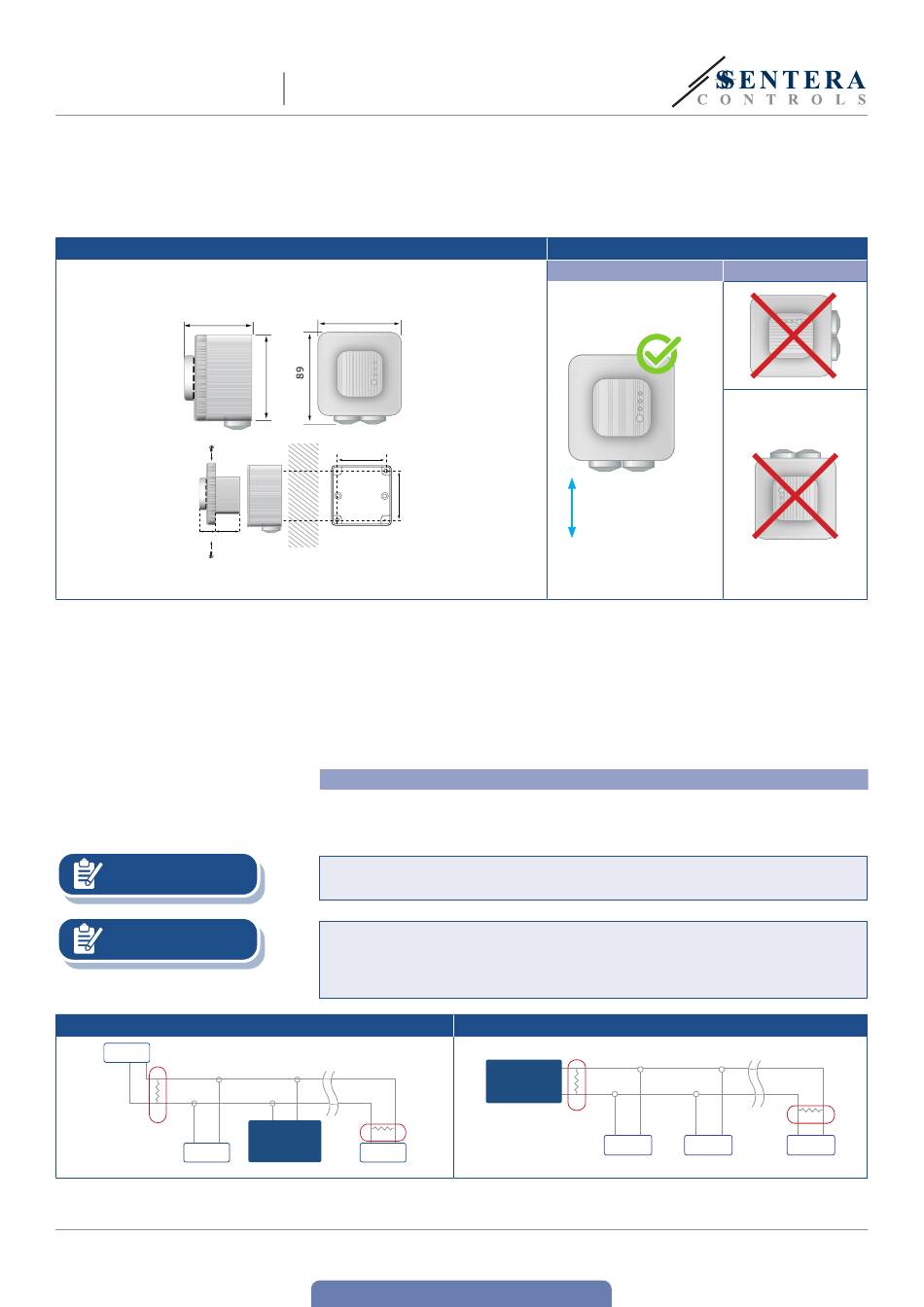

Sentera Controls FCCOXB-R Montage- Und Bedienungsanleitung Seite 8

FCCOXB-R
Fig. 4 Einbaumaße - Aufputzmontage
58
15 38
15
HINWEIS
HINWEIS
Beispiel 1
Slave 1
NBT
Slave 2
MIW-FCCOXB-R-DE-000 - 09 / 06 / 21
INTELLIGENTER CO / NO
MIT ALARM
4.
Befestigen Sie das Außengehäuse mit den im Set enthaltenen Dübeln und
Schrauben an der Wand. Achten Sie auf die richtige Einbaulage und Einbaumaße
in Fig. 4 und Fig. 5 gezeigt.
5.
Führen Sie die Anschlusskabel durch die Kabeldurchführungen des Gerätes.
82
82
76
58
58
58
38
6.
Führen Sie die Verdrahtung nach Schaltplan (siehe Fig. 1 mit Hilfe der
Informationen aus dem Abschnitt "Verkabelung und Anschlüsse".
7.
Stecken Sie das interne Gehäuse im externen Gehäuse hinein und befestigen Sie
es mit den gelieferten Schrauben und Unterlegscheiben. (Fig. 4).
8.
Stellen Sie den Gehäusedeckel zurück und befestigen Sie ihn mit den Schrauben.
9.
Schalten Sie die Stromversorgung ein.
10.
Sie können die Werkseinstellungen über die 3SModbus-Software oder den
Sensistant-Konfigurator auf die gewünschten Werte anpassen. Die werkseitigen
Standardeinstellungen finden Sie im Modbus Register Map vom Produkt.
Optionale Einstellungen
Um eine korrekte Kommunikation zu gewährleisten soll der NBT in nur zwei Geräten
auf dem Modbus RTU Netzwerk aktiviert werden. Falls notwendig aktivieren Sie
den NBT Widerstand über 3SModbus oder Sensistant (Holding Register 9).
Montieren Sie das Gerät so, dass sich die Klemmleiste und die Anschlüsse an der
Unterseite befinden.
Die vollständigen Modbus Registerdaten finden Sie im Modbus Register Map
des Produkts. Dies ist ein separates Dokument, das mit dem Artikelcode auf
der Website verlinkt ist, die die Liste der Register enthält. Produkte mit früheren
Firmware Versionen sind möglicherweise nicht mit dieser Liste kompatibel.
RX
ТX
NBT
Master
Slave n
