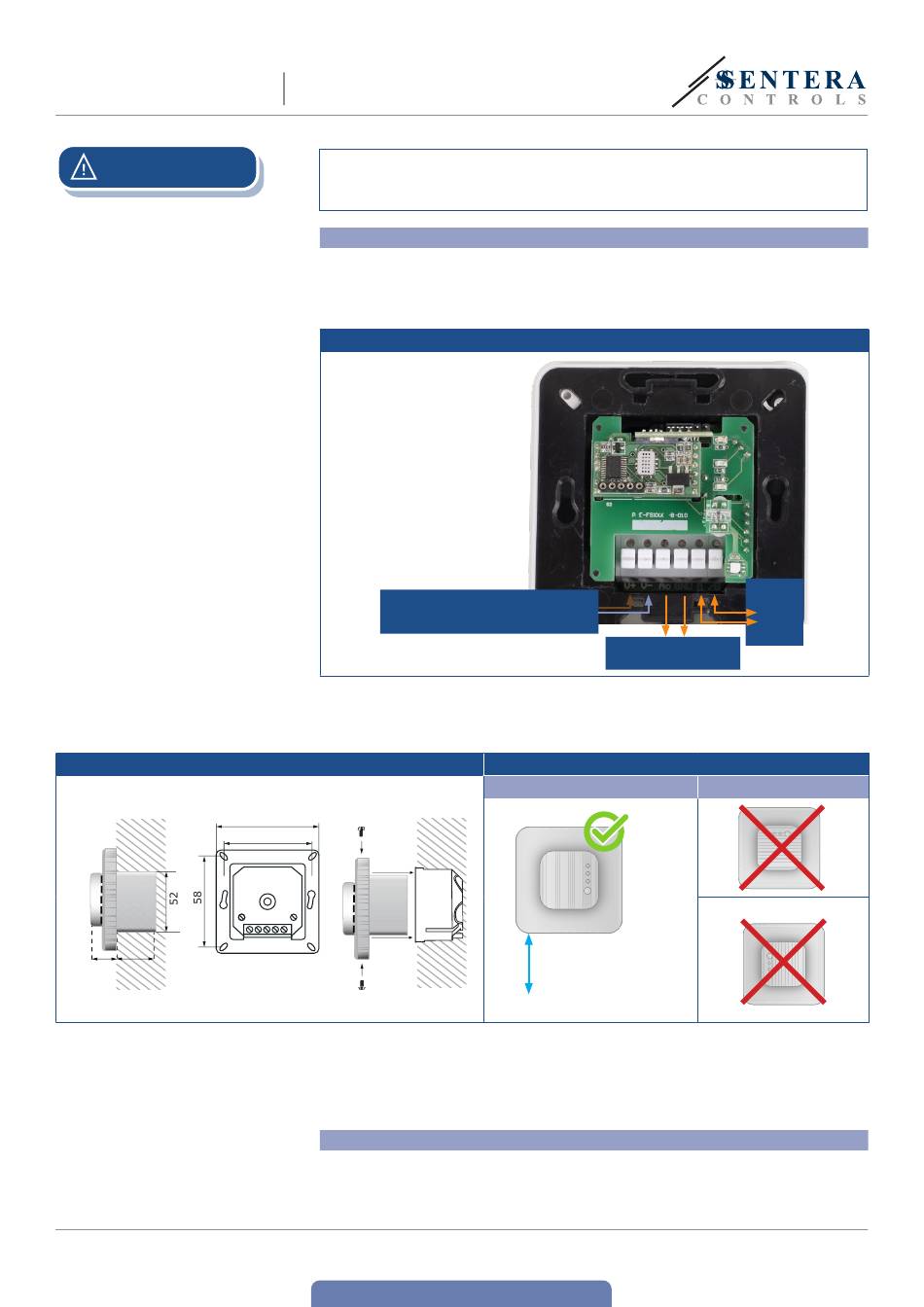

Sentera Controls FCCOXB-R Montage- Und Bedienungsanleitung Seite 7

FCCOXB-R
ACHTUNG
58
82
Fig. 2 Einbaumasse - Unterputzmontage
15 38
MIW-FCCOXB-R-DE-000 - 09 / 06 / 21
INTELLIGENTER CO / NO
MIT ALARM
Die aus Plastikmaterial freigesetzten Stoffe können die Sensormesswerte
beeinflussen. Es kann mehrere Tage dauern, bis sich der Sensor stabilisiert hat,
bevor Sie die genauen Werte erhalten.
Unterputzmontage
1.
Schalten Sie die Stromversorgung aus.
2.
Entfernen Sie den Gehäusedeckel und nehmen Sie den Regler aus dem Gehäuse
so dass es einfach angeschlossen werden kann.
3.
Führen Sie die Verdrahtung nach Schaltplan (siehe Fig. 1).
Fig. 1 Verkabelung und Anschlüsse
Versorgungsspannung:
FCCOF-R 18—34 VDC
FCCOG-R 18—34 VDC / 15—24 VAC ±10 %
82
4.
Montieren Sie das interne Gehäuse in dem Mauer mit Hilfe von den geeigneten
Verbindungselementen (nicht mitgeliefert). Achten Sie auf die korrekte
Einbaulage und Einbaumaße wie in Fig. 2 und Fig. 3 gezeigt.
76
58
5.
Stellen Sie den Gehäusedeckel zurück und befestigen Sie ihn mit den Schrauben.
6.
Schalten Sie die Spannungsversorgung ein.
7.
Sie können die Werkseinstellungen über die 3SModbus-Software oder den
Sensistant-Konfigurator auf die gewünschten Werte anpassen. Die werkseitigen
Standardeinstellungen finden Sie im Modbus Register Map vom Produkt.
Für Aufputzmontage
1.
Schalten Sie die Stromversorgung aus.
2.
Entfernen Sie den Gehäusedeckel.
3.
Nehmen Sie das interne Gehäuse heraus.
www.sentera.eu
Zurück zu Inhaltsverzeichnis
SENSOR
2
Analoger /
modulierender Ausgang
Fig. 3 Einbaulage
Korrekt
Halten Sie 1,5 m
Mindestabstand vom
Boden
Modbus
RTU
/B
A
Falsch
7 - 11
