- Seite 1 MicroSAT Manual KS BESCHALLUNGSTECHNIK GMBH WESTENDSTRASSE 1 D - 67310 HETTENLEIDELHEIM fon : +49 6351 12744 - 0 www.ks-audio.de...
-
Seite 2: Zum Handbuch
Vorwort Wir freuen uns, Sie im Kreis der KS Anwender begrüßen zu kön- nen und wünschen Ihnen viel Freude und Erfolg mit Ihrer Micro- Anlage! Ziel aller KS Entwicklungen war und ist es, dem professionellen Musiker, Tonmeister, Produzenten, Veranstalter, Verleiher oder ELA-Installateur, ein ausgereiftes Werkzeug in die Hand zu geben, das ihn oder sie weitestgehend von technischem Ballast befreit, und der eigentlichen Arbeit zu höchster Qualität... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Seite 5 1. Für Eilige Seite 5 1.1. Kurzbeschreibung 1.2. Schnellstart Seite 5 Seite 6 2. Die Komponenten der MicroSAT 2.1. Lautsprecher Seite 6 2.1.1. Tiefbasstreiber Seite 6 2.1.2. Baßreflexgehäuse Seite 6 2.1.3. Tief-/Mitteltontreiber Seite 6 2.1.4. Hochtontreiber Seite 7 2.1.5. - Seite 4 Seite 16 5. Technische Daten 5.1. System Seite 16 5.2. Lautsprecher Seite 16 5.3. Controller Seite 16 Seite 16 5.4. Verstärker 5.5. Gehäuse Seite 17 Seite 18 6. EG Konformitätserklärung Seite 19 7. Hinweise zum Transport Seite 20 8. Gewährleistung MANUAL Seite 4 MicroSAT...
-
Seite 5: Für Eilige

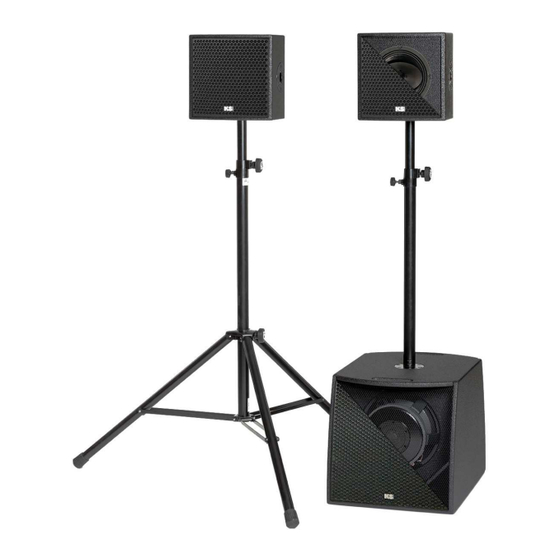

Für Eilige Kurzbeschreibung Die KS MicroSAT ist eine komplette controllergesteuerte aktiv 3- Wege Stereo-Beschallungsanlage, bestehend aus einem Sub- woofer CB12 mit integrierten PWM-Endstufen optional ergänzt durch einen passiven CW12 sowie zwei Mittel-/Hochton-Laut- sprechern CX8. Die Hauptanwendungsgebiete sind hochwertige Musikübertragun- gen in kleinen bis mittelgroßen Räumen, sowie die Verwendung der Aktivbässe CB12 mit beliebigen Fullrange-Systemen als Sub-... -
Seite 6: Die Komponenten Der Microsat
Bedämpfung des Lautsprechers mit einem exakt abgestimmten Gehäuse. Hohe Stabilität durch die spezielle Formgebung und Versteifungen sowie eng tolerierte Fertigung sind hier ein KS Qualitätsmerkmal. Die Innenseiten der Lautspre- cherkammer sind mit einer Absorptionsschicht aus gesundheitlich unbedenklichen Polyesterfasern belegt. -
Seite 7: Hochtontreiber
Mittelton-Treiber angeordet. Der Schalldruck gelangt durch dessen Polkern zum Hornhals. 2.1.5 Hochtonhorn Zur Abstrahlung hoher Frequenzen werden in der MicroSAT Hörn- er mit ovalem Querschnitt verwendet. Bei dieser KS Entwicklung wurde auf möglichst gleichmäßige Energieverteilung innerhalb der zu beschallenden Fläche optimiert. Verstärker 2.2.1 Leistungsendstufen... -
Seite 8: Kühlung
2.2.3 Kühlung Leistungsverstärker erzeugen Verlustwärme, die zur Zerstörung der Halbleiterbauelemente führen würde, wenn nicht für eine aus- reichende Wärmeableitung gesorgt ist. abzuführende Wärmemenge hängt von der erzeugten NF-Leistung ab, und kön- nte bei konventionellen Hochleistungsendstufen nur noch mit Gebläsen bewältigt werden. In der MicroSAT arbeiten jedoch moderne PWM Endstufen mit hohem Wirkungsgrad so dass ein großer Konvektionskühlkörper innerhalb des CB12 die Verlust- wärme abführen kann. -
Seite 9: Frequenzweiche
Unerwünschte Gleichspannungen werden von bipolaren Kop- pelkondensatoren ferngehalten. 2.3.2 Frequenzweichen Die Aufteilung des Frequenzspektrums auf den 12"-Tieftöner so- wie die Mittel-/Hochtontreiber erfolgt in Filtern die akustisch be- trachtet die Charakteristik von "Bessel" Tief- und Hochpässen mit einer Flankensteilheit von 18dB/Okt. besitzen. Diese Filter haben in den Übergangsbereichen bei 120Hz bzw. -
Seite 10: Begrenzer
Klangbild verfärben würden, zum Anderen sind schwere und empfindliche Bauelemente transportsicher zu "verpa- cken". KS verwendet daher nur vielschichtig wasserfest verleimtes Sperrholz aus Birke. Die Materialstärke beträgt 15, 18 oder 21mm, je nach der Belastung des jeweiligen Bauteils. Der Einsatz moder- ner CNC Fräs- und Bohrtechnik garantiert höchste Maßhaltigkeit. -
Seite 11: Ausstattung
2.3.7 Ausstattung Zur sicheren Handhabung sind alle KS Lautsprecher mit Griffen versehen. Auf der Unterseite der CB12 befinden sich 4 Füße aus besonders abriebfestem Kunststoff. Zur mechanischen Verbin- dung zwischen den Subbässen und den Satelliten werden Tele- skoprohre verwendet, die in Hochständer Flansche mit Standard M20 Gewinde eingedreht werden. -
Seite 12: Inbetriebnahme
Schutzleiter verbunden, und Sie sollten zu Ihrer Sicherheit nur Stromkreise mit einwandfreier Schutzerdung verwenden. Der Wirkungsgrad dieser KS Geräte ist sehr hoch, der effektive Strom- bedarf daher gering. Trotzdem muß der Stromkreis so abgesichert sein, daß die Summe der maximalen Stromaufnahmen aller ange- schlossenen Geräte den Sicherungswert nicht übersteigt. -
Seite 13: Aufstellen
Aufstellen 4.1.1 Abstrahlverhalten Beschallungslautsprecher zeichnen sich durch eine mehr oder we- niger gerichtete Abstrahlung eines möglichst breiten Frequenz- spektrums aus. Dadurch soll auch in Räumen mit starkem Nach- hall ein ausreichend hoher Direktschallanteil zum Zuhörer gelan- gen und für gute Verständlichkeit sorgen. Dies bedeutet umge- kehrt, daß... -
Seite 14: Als Universal Lautsprecher
Fragen haben sind wir und unsere Vertriebspartner gerne für Sie da. 4.1.3 CX8/ CW12 als universal Lautsprecher In Verbindung mit der KS 4-Kanal Controller-Endstufe TA 4D sind die C - Systeme hervorragend für den Betrieb als universelle Be- schallungslautsprecher geeignet. Die hervorragenden Lautspre- cher werden durch die elektronische Entzerrung unterstützt, so... -
Seite 15: Bedienelemente / Anzeigen
4.2 Bedienelemente / Anzeigen 4.2.1 Woofer level Die Abstrahlung tiefer Frequenzen erfolgt kugelförmig, solange die Wellenlängen groß gegenüber den Gehäuseabmessungen sind. Raumbegrenzende Flächen reflektieren die Schallenergie und er- höhen den Schalldruck wenn der Lautsprecher in der Nähe dieser Wände aufgestellt ist um theoretisch jeweils 3 dB. Umgekehrt kön- nen die reflektierten Schallwellen auch zu Auslöschungen führen, wenn der Abstand zur Wand ca. -
Seite 16: Technische Daten
Technische Daten MicroSAT - System Übertragungsbereich 44-19 000 Hz +-3 dB Schalldruck je Seite 131 dB SPL Leistung 1500Wrms Anschlüsse XLR F, SPEAKON, POWERCON Maße (H/B/T) CB12: 436/436/582mm CX8: 260/260/260mm Gewicht komplett 1x 25kg + 2x 9kg, Lautsprecher Woofer CB12 12"... -
Seite 17: Gehäuse
Gehäuse Material 18mm/15mm Birke Multiplex Oberfläche PU Beschichtung Ausstattung M20 Hochständerflansch, Griffmulden und Klappgriffe, Front beschichtetes Stahlgitter mit Akustikvlies Zubehör (optional) Covers Erweiterungen CW12 Woofer MANUAL Seite 17 MicroSAT... -
Seite 18: Eg Konformitätserklärung
EG-Konformitätserklärung Die Firma KS Beschallungstechnik GmbH Westendstraße 1 D- 67310 Hettenleidelheim erklärt in alleiniger Verantwortung, dass das Produkt MicroSAT ab Ser.Nr.2001 den EG Richtlinien 73/23 Niederspannung und 89/336 Elektromagnetische Verträglichkeit entspricht. Zur Beurteilung wurden folgende harmonisierte europäische Nor- men herangezogen:... -
Seite 19: Hinweise Zum Transport
Hinweise zum Transport KS Aktivlautsprecher sind Werkzeuge für den täglichen Einsatz und entsprechend robust gefertigt. Sie sollten jedoch einige Ge- sichtspunkte beachten: Wie bei allen Arten von elektronischem Gerät muss unbedingt das entstehen von Kondenswasser vermieden werden, d.h. werden die Lautsprecher z.B. vom kalten LKW in einen feuchtwarmen Veranstaltungsraum gebracht, sollte nach Möglichkeit vorher eini-... -
Seite 20: Gewährleistung
Gewährleistung KS Produkte verlassen nur nach abschließender Prüfung mängel- frei unser Haus. Sollten Sie trotzdem Grund zur Beanstandung ha- ben, bitten wir zunächst festzustellen, ob ein erkennbarer Trans- portschaden vorliegt. In diesem Fall ist der Spediteur zu verständi- gen, bzw. direkt bei Übernahme der Ware der Schaden bestätigen zu lassen.
