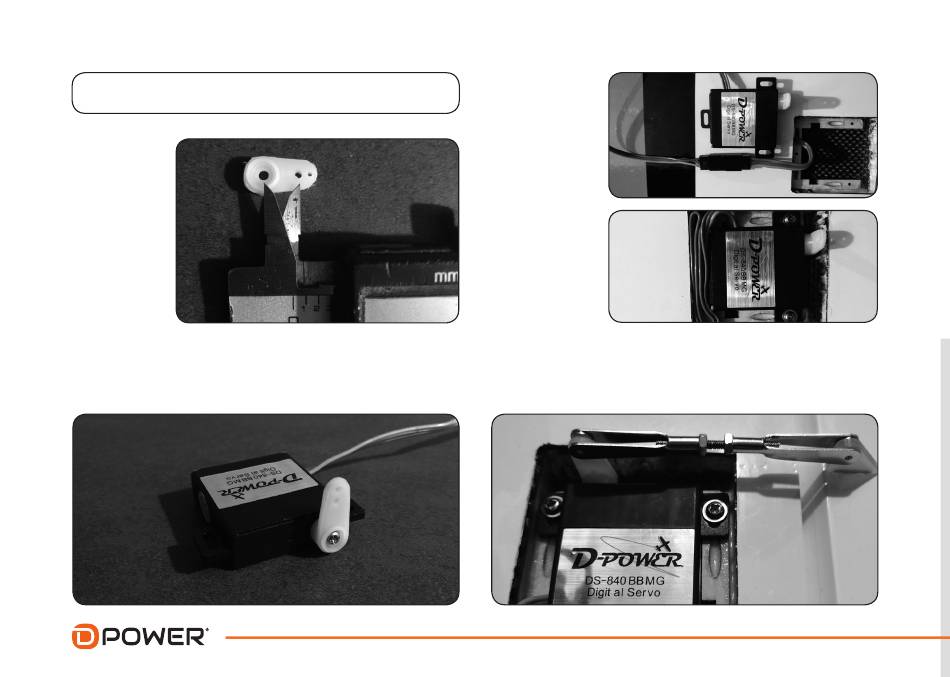

MONTAGE DER QUERRUDERSERVOS
01
Den
Servo-
hebel für das
Querruderservo
auf 8mm ablän-
gen (siehe Abb.)
und das Loch
zum Anschluss
der Gestänge auf
1.5mm aufboh-
ren.
02
Das Servo in Mittelstellung bringen und den Servohebel rechtwinklig
auf das Servo schrauben.
4
03
Das Servo
mit den
Schrauben am
Servorahmen im
Servoschacht
befestigen. Das
Servoanschlusska-
bel mit dem bereits
in der Tragfläche
eingezogenen
Verlängerungskabel
verbinden und das
Kabel im Schacht
verstauen.
04
Das fertige Gestänge am Servo und am Ruderhorn der Querruder-
klappe einklipsen. Das Gestänge durch drehen justieren, sodass die
Querruderklappe genau mittig steht. Gabelköpfe und Muttern mit Schrau-
bensicherungslack gegen verdrehen sichern.
