Inhaltszusammenfassung für Snom D7C

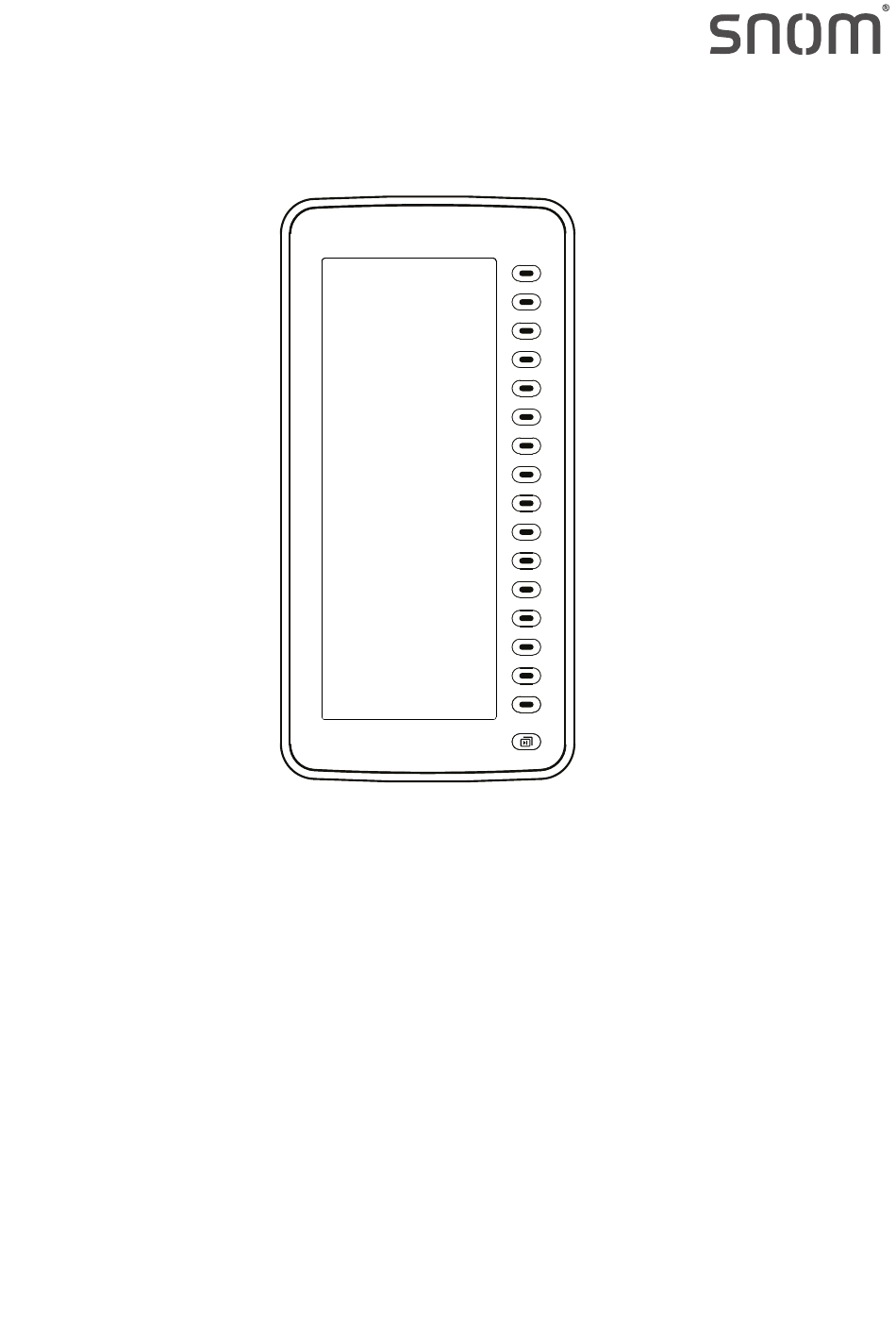

- Seite 1 Bedienungsanleitung D7C Erweiterungsmodul für Snom D717, D735, D765, D785 Telefone...
-
Seite 2: Inhaltsverzeichnis
Lieferumfang ........................... 6 Befestigung des Fußes ......................6 Anschließen des Snom D7 ....................7 Zwei oder drei D7C an ein Telefon anschließen ............... 8 Das Verbindungsstück entfernen ..................9 Ein schnurloses USB-Headset anschließen ..............9 Lernen Sie Ihr D7C kennen ................... 11 Display-Layout ........................11... -
Seite 3: Copyright, Markenrechte, Haftung
Insoweit dieses Dokument auf der Webseite der Snom Technology GmbH zum Download bereitgestellt wird, erteilt die Snom Technology GmbH die Erlaubnis, es für den vorgesehen Zweck der Benutzung als Bedienungsanleitung herunterzuladen und auszudrucken. Kein Teil dieses Dokumentes darf ohne Snoms vorherige schriftliche Zustimmung verändert oder für kommerzielle Zwecke verwendet... -
Seite 4: Wichtige Hinweise
Follow the instructions in this manual and other applicable documentation of the device. • Dieses Gerät ist nur zur Verwendung mit Snom-Telefonen D717, D735, D765 und D785 geeignet. Schließen Sie das Gerät nicht an einen Computer oder an andere Telefone an. -
Seite 5: Selv (Safety Extra Low Voltage) Einhaltung
Snom D7C Bedienungsanleitung Sicherheit, Entsorgung, Reinigung SELV (Safety Extra Low Voltage) Einhaltung Die Eingangs-/Ausgangsverbindungen halten die SELV-Richtlinien für Kleinspannungsgeräte ein. echnische Daten • Sicherheit: IEC 62368-1 • Anschlüsse: ◦ 1 fest verbundenes Anschlusskabel USB 2.0 mit USB-Stecker Typ A; ◦... -
Seite 6: Aufstellung Und Einrichtung
Snom D7C Bedienungsanleitung Aufstellung und Einrichtung ufstellung und Einrichtung ieferumfang Quick Installation Guide ◦ Gerät mit fest installiertem USB-Kabel mit USB-Stecker Typ A ◦ Fuß ◦ Verbinden: 1 x Typ A, 2 x TypeB, 1 x Typ C ◦ Quick Installation Guide efestigung des Fußes... -
Seite 7: Anschließen Des Snom D7
Snom D7 Die Lieferung schließt die Verbindungsstücke A, B und C ein. Mit A und B werden die Füße von einem D7C und einem Telefon verbunden, mit C verbinden Sie die Füße von zwei D7C Modulen: ◦ A: verbindet das D7C mit dem D717, D735 oder D765. -
Seite 8: Zwei Oder Drei D7C An Ein Telefon Anschließen
Sie jeden der drei beweglichen "Schnapper" am Verbindungsstück) einzeln gegen den Fuß, bis er hörbar einrastet. 7. Nur D785. Legen Sie ein weiches Tuch auf den Tisch und legen Sie Telefon und D7C mit der Unterseite nach oben darauf. Auf beiden Seiten des rechteckigen, mit B markierten Verbindungsstücks (Abb.6) gibt es eine Leiste. -
Seite 9: Das Verbindungsstück Entfernen
Snom D7C Bedienungsanleitung Aufstellung und Einrichtung verbunden ist, verbinden Sie zunächst das zweite und dritte Modul miteinander. 2. Wichtig: Verbinden Sie das separat Netzteil mit dem zweiten Modul und der Wandsteckdose, bevor Sie das zweite oder zweite und dritte Modul mit dem Telefon oder dem ersten an das Telefon angeschlossene Modul verbinden (Abb.10). - Seite 10 Snom D7C Bedienungsanleitung Aufstellung und Einrichtung USB-Buchse des Erweiterungsmoduls bzw. bei zwei oder drei kaskadiert angeschlossenen Modulen an die freie USB-Buchse des letzten Moduls in der Reihe anschließen. Hat das Telefon zwei USB-Buchsen, können Sie den USB-Adapter des Headsets entweder an die USB-...
-
Seite 11: Lernen Sie Ihr D7C Kennen
Snom D7C Bedienungsanleitung Lernen Sie Ihr D7C kennen ernen Sie Ihr D7C kennen Die Funktionstasten des Erweiterungsmoduls werden wie die Funktionstasten mit LEDs/ SmartLabel-Tasten des Telefons programmiert und bedient. Weitere Informationen dazu finden Sie in der Bedienungsanleitung des Telefons, Kapitel "Die Programmierung der Funktionstasten". -
Seite 12: Smartlabel
Snom D7C Bedienungsanleitung Lernen Sie Ihr D7C kennen martLabel Die Voreinstellung im Ruhezustand ist die Anzeige von Symbol und Bezeichnung des Funktionstyps (Abb. 1 und 2, Beispiel 1). ◦ Wenn die Textfelder für Nummer und Beschriftung leer sind, wird auf dem Display die Funktion der Taste angezeigt (Beispiel 1). -
Seite 13: Funktionstasten-Leds
Snom D7C Bedienungsanleitung Lernen Sie Ihr D7C kennen unktionstasten-LEDs Je nach der Funktion, mit der die Taste belegt ist, leuchten die LEDs auf, wenn das Tastenereignis eintritt oder durch Tastendruck ausgelöst wird. Die LEDs erlöschen, wenn das Tastenereignis beendet ist oder erneut auf die Taste gedrückt wird. -
Seite 14: Einstellungen Auf Der Webobwerfläche
Snom D7C Bedienungsanleitung Lernen Sie Ihr D7C kennen 6. Wenn mehr als ein Modul an das Telefon angeschlossen ist, wählen Sie das Modul aus. 7. Wählen Sie ein Schema aus und drücken Sie auf , um die Einstellung zu speichern und zum Menü... - Seite 15 Snom D7C Bedienungsanleitung Lernen Sie Ihr D7C kennen 3. Klicken Sie auf den Karteireiter Aussehen. 4. Tragen Sie im Abschnitt Expansion Module Interface Elements die URL der Bilddatei ein. Die Größe des Images ist 480 x 1280 Pixel und die Dateigröße muss unter 2MB sein. Wenn diese Angaben nicht eingehalten werden, wird statt der eigenen Bilddatei das eingestellte UI Farbschema verwendet.
-
Seite 16: Die Programmierung Der Funktionstasten
Moduleinstellungen im Einstellungsmenü und auf der Weboberfläche des Telefons nicht sichtbar. Die Tasten des D7C sind frei programmierbare Funktionstasten. Die Beschreibung Der Konfigurierung finden Sie in der Bedienungsanleitung des Telefons, Kapitel Die Programmierung der Funktionstasten. Die Bedienungsanleitung für das jeweilige Telefon können Sie auf https://service. -
Seite 17: Konfigurierung Auf Der Weboberfläche
Snom D7C Bedienungsanleitung Die Programmierung der Funktionstasten 4. Wählen Sie das UXMC Erweiterungsmodul aus und drücken Sie auf . 5. Wählen Sie Seite 1, 2 oder 3 und drücken Sie auf . 6. Wählen Sie eine Taste aus und drücken Sie auf , um das Menü Taste [ ] Funktion zu öffnen. Falls die SmartLabel-Seite mit der ausgewählten Taste gerade auf dem Display angezeigt wird, blinkt... -
Seite 18: Funktionseinstellungen
Snom D7C Bedienungsanleitung Die Programmierung der Funktionstasten 5. Klicken Sie auf Übernehmen und Speichern. Funktionseinstellungen 1. Öffnen Sie die Weboberfläche des Telefons. 2. Klicken Sie links im Menü auf Funktionstasten. Die Tasten auf den drei Seiten jedes angeschlossenen Moduls sind jeweils von 1 bis 48 durchnummeriert. -
Seite 19: Xml-Provisionierung Der Einstellungen
Taste kein Parameter label konfiguriert, wird der Wert von default_text als Bezeichnung für 1234 Extension 1234 Extension die Taste auf dem Display des D7C angezeigt (siehe „Display-Layout“ auf Seite 11). Sie können 1234 Extension 1234 Extension einen beliebigen festen Text eingeben oder die Attribute $name, $state und $type verwenden, um... - Seite 20 Snom D7C Bedienungsanleitung Die Programmierung der Funktionstasten ◦ $type: Fügt den Typ der Taste ein. • Parameter perm. Gültige Werte sind: perm="!": Die Einstellungen der Taste können per XML-Provisionierung überschrieben werden, aber nur, wenn der Telefonbenutzer sie nicht selbst am Telefon oder auf dessen Webbrowser geändert hat.
-
Seite 21: Nummerierungssystem Der Funktionstasten
Snom D7C Bedienungsanleitung Nummerierungssystem der Funktionstasten ummerierungssystem der Funktionstasten Definitionen fkey idx: XML-Provisionierung PUI: Telefon (Menü Einstellungen > Präferenzen > F-Tasten) WUI: Webbrowser des Telefons (Seite Funktionstasten). Die Tasten auf den drei Seiten jedes Moduls sind fortlaufend nummeriert: Seite 1: 1–16... - Seite 22 Snom D7C Bedienungsanleitung Nummerierungssystem der Funktionstasten D735 • SmartLabel-Tasten auf dem Telefon: fkey idx 0–31, PUI fkey number 1–32 ◦ Seite 1: fkey idx 0–7 1–8 P1–P8 ◦ Seite 2: fkey idx 8–15 9–16 P9–P16 ◦ Seite 3: fkey idx 16–23...
- Seite 23 Snom D7C Bedienungsanleitung Nummerierungssystem der Funktionstasten D785 • SmartLabel-Tasten auf dem Telefon: fkey idx 0–23, PUI key number 1–24 ◦ Seite 1: fkey idx 0–5 1–6 P1–P6 ◦ Seite 2: fkey idx 6–11 7–12 P7–P12 ◦ Seite 3: fkey idx 12–17...
-
Seite 24: Firmwareaktualisierung
Snom D7C Bedienungsanleitung Firmwareaktualisierung irmwareaktualisierung anuelle Aktualisierung über die Weboberfläche des Telefons ◦ Die Firmware-Version des Telefons muss 10.1.64.14 oder höher sein. ◦ Der Name der Aktualisierungsdatei muss das Format haben. snomD7C-<version>-r.bin ◦ Die Datei muss sich auf einem Server befinden, auf den Ihr Telefon zugreifen kann. - Seite 25 Parameter gesetzt, damit das Telefon nicht ständig die firmware_uxm Aktualisierungsdatei herunterlädt und das Erweiterungsmodul aktualisiert. Wenn Sie mehrere D7C Erweiterungsmodule mit demselben Telefon aktualisieren wollen, müssen Sie jeweils im Parameter die URL der firmware_uxm Aktualisierungsdatei eintragen, bevor Sie mit der Aktualisierung des nächsten Telefons beginnen.
- Seite 26 Ascot, Berkshire SL5 7HP, U.K. Phone support: (339) 227 6160 Tel. +44 134 459 6840 Fax +44 134 459 7509 offi ce.uk@snom.com Your specialist retailer - Ihr Fachhändler - Votre distributeur - Su distribuidor - Il tuo rivenditore: © 2021 Snom Technology GmbH v1.01...
