Úvod
CZ
Vážený zákazníku,
děkujeme za důvěru, kterou jste projevili značce Extol® zakoupením tohoto výrobku.
Výrobek byl podroben testům spolehlivosti, bezpečnosti a kvality předepsaných normami a předpisy Evropské unie.
S jakýmikoli dotazy se obraťte na naše zákaznické a poradenské centrum:
www.extol.cz info@madalbal.cz
Tel.: +420 577 599 777
Výrobce: Madal Bal a. s., Průmyslová zóna Příluky 244, 76001 Zlín, Česká republika
Datum vydání: 23. 6. 2017
I. Charakteristika – účel použití
y LED reflektory Extol® Light 43228 a 43229 jsou intenzivním zdrojem světla při nízké spotřebě energie, které díky typu
LED diod a jejich uspořádání osvětlují široký prostor (jedná se o širokoúhlé reflektory).
Reflektory vydávají denní bílé světlo s barevnou teplotou 6500 K.
Reflektor Extol® Light 43228 s příkonem 30 W má světelný tok 3200 lm.
Reflektor Extol® Light 43229 s příkonem 50 W má světelný tok 4500 lm.
y Reflektory jsou díky vodotěsnosti, prachotěsnosti, širokoúhlému osvícení plochy, možnosti nastavení sklonu, bezúdrž-
bovosti, mechanické odolnosti a dlouhé životnosti (více než 20 000 hod.) vhodné pro dlouhodobé osvětlení budov,
venkovních a pracovních prostor nebo reklamních ploch. Tělo svítilny a kryt světelného zdroje je vyroben z mechanicky
odolného plastu, díky němuž mají reflektory vzhledem ke své velikosti nízkou hmotnost. Zadní část těla je vybavena
lehkou chladící hliníkovou deskou.
Svítilny produkují velmi málo tepla a nedochází tak k výraznějšímu ohřevu svítilny.
y Pro použití reflektorů je nutné jejich připojení
ke zdroji elektrické energie osobou
s příslušnou elektrikářskou kvalifikací.
U reflektorů se předpokládá trvalá
instalace na místo určení.
Reflektory nevyžadují žádnou údržbu,
jako např. výměnu LED světelných
zdrojů.
CZ

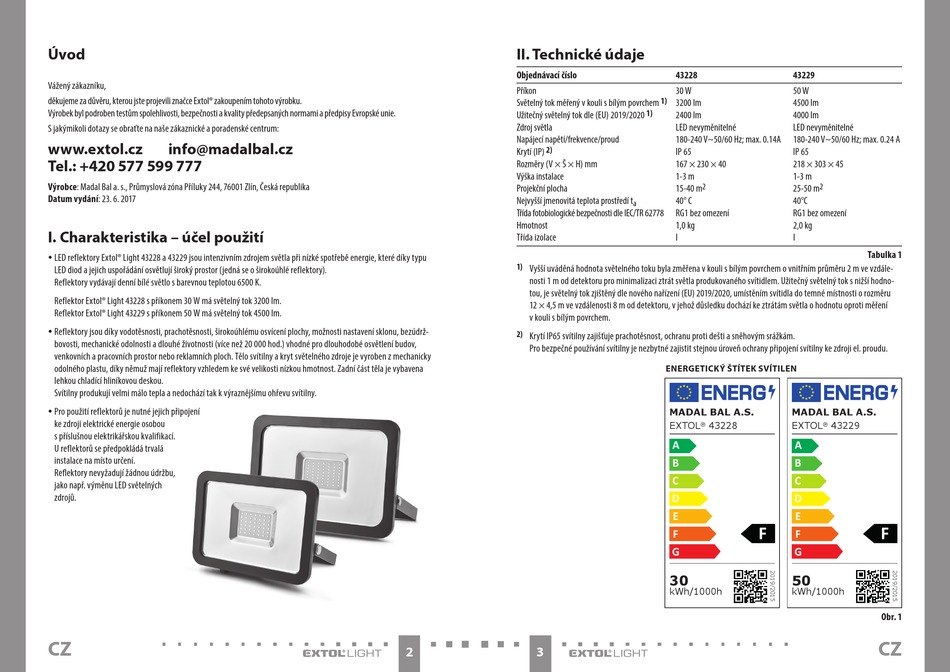

II. Technické údaje
Objednávací číslo
Příkon
Světelný tok měřený v kouli s bílým povrchem
Užitečný světelný tok dle (EU) 2019/2020
Zdroj světla
Napájecí napětí/frekvence/proud
2)
Krytí (IP)
Rozměry (V × Š × H) mm
Výška instalace
Projekční plocha
Nejvyšší jmenovitá teplota prostředí t
Třída fotobiologické bezpečnosti dle IEC/TR 62778
Hmotnost
Třída izolace
1)
Vyšší uváděná hodnota světelného toku byla změřena v kouli s bílým povrchem o vnitřním průměru 2 m ve vzdále-
nosti 1 m od detektoru pro minimalizaci ztrát světla produkovaného svítidlem. Užitečný světelný tok s nižší hodno-
tou, je světelný tok zjištěný dle nového nařízení (EU) 2019/2020, umístěním svítidla do temné místnosti o rozměru
12 × 4,5 m ve vzdálenosti 8 m od detektoru, v jehož důsledku dochází ke ztrátám světla o hodnotu oproti měření
v kouli s bílým povrchem.
2)
Krytí IP65 svítilny zajišťuje prachotěsnost, ochranu proti dešti a sněhovým srážkám.
Pro bezpečné používání svítilny je nezbytné zajistit stejnou úroveň ochrany připojení svítilny ke zdroji el. proudu.
2 3
43228 43229
30 W 50 W
1)
3200 lm 4500 lm
1)
2400 lm 4000 lm
LED nevyměnitelné LED nevyměnitelné
180-240 V~50/60 Hz; max. 0.14A 180-240 V~50/60 Hz; max. 0.24 A
IP 65 IP 65
167 × 230 × 40 218 × 303 × 45
1-3 m 1-3 m
2
15-40 m 25-50 m
40° C 40°C
a
RG1 bez omezení RG1 bez omezení
1,0 kg 2,0 kg
I I
ENERGETICKÝ ŠTÍTEK SVÍTILEN
A
MADAL BAL A.S. MADAL BAL A.S.
B
EXTOL 43228 EXTOL
®
A A
C
B B
D
C C
D D
E
E E
F
F
F F
G G
G
30 50
kWh/1000h kWh/1000h
2
Tabulka 1
A
B
43229
®
C
D
E
F
F
G
Obr. 1
