Fernbedienung
Bedienungsanleitung
YR-HBS01
INHALTSVERZEICHNIS
Teile und Funktionen .......................................................... 1
Funktionsbeschreibung ...................................................... 3
• Bitte lesen Sie diese Bedienungsanleitung, bevor Sie die
Klimaanlage benutzen.
• Bitte bewahren Sie dieses Handbuch sorgfältig und sicher auf.
Werbung
Verwandte Anleitungen für Haier YR-HBS01
Inhaltszusammenfassung für Haier YR-HBS01
- Seite 1 Fernbedienung Bedienungsanleitung YR-HBS01 INHALTSVERZEICHNIS Teile und Funktionen ............1 Funktionsbeschreibung ............3 • Bitte lesen Sie diese Bedienungsanleitung, bevor Sie die Klimaanlage benutzen. • Bitte bewahren Sie dieses Handbuch sorgfältig und sicher auf.
-
Seite 2: Teile Und Funktionen

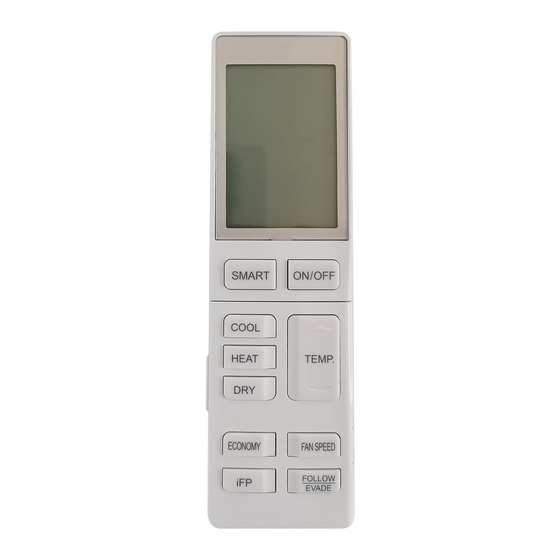

Teile und Funktionen Externe Ansicht der Fernbedienung... -
Seite 3: Laden Der Batterie
Teile und Funktionen Laden der Batterie 1. Entfernen Sie die Batterieabdeckung. 2. Laden Sie die Batterien wie abgebildet. 2 R-03-Batterien, Schlüssel zurücksetzen (Zylinder); Stellen Sie sicher, dass die Beladung mit dem „+“/„-“ übereinstimmt. <1> <2> <3> 3. Laden Sie die Batterie und setzen Sie die Abdeckung wieder auf. -
Seite 4: Funktionsbeschreibung
Funktionsbeschreibung 1. Einschalten und alle anzeigen: Das LCD-Display zeigt alle Symbole dieser Funktion an. 3s später zeigt es nur die Zeit und die Anfangszeit ist AM 12:00. Die Anfangszeit ist einstellbar und wird 10s später automatisch bestätigt. 2. Ein/Aus Schalter: Drücken Sie die Taste zum Einschalten. - Seite 5 Funktionsbeschreibung Modus SMART HEAT COOL LÜFTER Anfängli- Einstelltemperatur 24 °C. 24 °C. 24 °C. 24 °C. ches TEMP. wird nicht angezeigt. Modus SMART HEAT COOL LÜFTER Anfängliche Lüfterge- AUTO AUTO schwindig- keit 5. Gebläsemodus (1) Drücken Sie beim Ausschalten die Taste „HEALTH“ oder die Taste „FRESH“, um den FAN-Modus mit niedriger Lüftergeschwindigkeit aufzurufen.
- Seite 6 Funktionsbeschreibung (2) Nachdem TURBO oder QUIET eingestellt wurde. Drücken Sie die TURBO-Taste, um auf dem Bildschirm die Lüfter- geschwindigkeit anzuzeigen, und drücken Sie dann die Taste „FAN SPEED“, um den Vorgang zu beenden. Drücken Sie die QUIET-Taste, um auf dem Bildschirm mit der Lüftergeschwindigkeit anzuzeigen, und drücken Sie dann die Taste „FAN SPEED“, um den Vorgang zu beenden.
- Seite 7 Funktionsbeschreibung (2) Drücken Sie nach dem Einschalten zum ersten Mal die Taste „Vierseitige Einbettung“. Der Recycling-Ansatz lautet wie folgt: Vierseitige gleichzeitige Steuerung der vierseitigen Einbettung → vierseitige Einbettung 1 → vierseitige Einbettung 2 → Vierseitige Einbettung 3 → Vierseitige Einbettung 4 → Vierseitige gleichzeiti- ge Steuerung der vierseitigen Einbettung.
- Seite 8 Funktionsbeschreibung 11. GESUNDHEITSLUFTFLUSS (für einige Modelle verfügbar): Drücken Sie die Taste „HEALTH AIRFLOW“, um das Symbol dem LCD-Display anzuzeigen. Jedes Luftleitblech der Pendel auf vier Seiten wechselt kreisförmig, um anzuzeigen, dass sich die Pendel drehen, um Luft abzulassen. Währenddessen zeigt der Auf- und Ab- SWING-Winkel AUTO SWING.
- Seite 9 Funktionsbeschreibung (3) Wechseln Sie zwischen den Modi und behalten Sie die HEALTHsfunktion bei. (4) Wenn die GESUNDHEITSFUNKTION eingestellt ist, schalten Sie das Gerät aus und wieder ein, um im HEALTH-Modus zu bleiben. 14. ECO: (1) Drücken Sie die ECO-Taste und das Display wird angezeigt.
- Seite 10 Funktionsbeschreibung 16. IFP: (1) Drücken Sie die Taste „IFP“, die Anzeige , die IFP-Funktion ist eingestellt, und drücken Sie die Taste „IFP“ erneut, um den Vorgang abzubrechen. (2) Drücken Sie die Taste „Folgen/Ausweichen“, um Folgendes anzuzeigen: Drücken Sie erneut, um das Ausweichen anzuzeigen.
-
Seite 11: Timer Aus
Funktionsbeschreibung 19. HEATER: (1) Wenn der HEATER-Modus ausgewählt ist und auf dem LCD- Display angezeigt wird, kann durch Drücken der Taste „HEATER“ die HEATER-Funktion abgebrochen und eingestellt werden. (2) Der Auto-Modus startet die HEATER-Funktion nicht automatisch, kann jedoch die HEATER-Funktion einstellen oder abbrechen. 20. - Seite 12 Funktionsbeschreibung (3) TIMER EIN/AUS • Nachdem TIMER ON/OFF eingestellt ist, beurteilt die Fernbedienung automatisch die Reihenfolge von ON/OFF. Der Pfeil zeigt an, dass derjenige, der zuerst ausgeführt wurde, auf den zweiten zeigt. • Nachdem die Zeit der zuerst durchgeführten Uhr abgelaufen ist, verschwinden die entsprechenden Zeichen des Timers „EIN/AUS“.
- Seite 13 Funktionsbeschreibung 23. LIGHT: Keine Anzeige auf dem LCD der Fernbedienung, die vom Innengerät verarbeitet wird. 24. RESET: Führen Sie einen Power-On-Reset-Vorgang durch, wenn die RESET- Taste gedrückt wird. 25. LOCK: Drücken Sie die Taste Sperren, Anzeige Das Schlosssymbol auf dem LCD-Display, die Tasten auf der Fernbedienung können nicht verwendet werden.
- Seite 16 Qingdao Haier Air Conditioner Electric Co.,Ltd. Haier Industrial Park,Qianwangang Road,Eco-Tech Development Zone,Qingdao 266555,Shandong,P.R.C.
