DRFA NTS1 Kurzanleitung

KURZANLEITUNG Spindelantrieb NTS1
patentiert
Wichtig: Der Antrieb darf nur von einer ausgewiesenen Fachkraft in Betrieb genommen werden!
Anwendung
Der Spindelantrieb NTS1 dient zum Ausführen linearer Bewegungen. Er besteht aus einem starken Getriebemotor
und einer Spindel. Die zu bewegende Last wird an der Augenschraube des Schubrohrs befestigt.
Montage
Der Spindelantrieb NTS1 wird mittels Nutensteine und U-Bügel in die Schwalbenschwanzschiene montiert. Optional
steht auch eine starre Schwalbenschwanzkonsole zur Verfügung (Artikel NR. 2700105)
Hinweis
Der Antrieb verfügt über interne Endlagerschalter und Lastabschaltung.

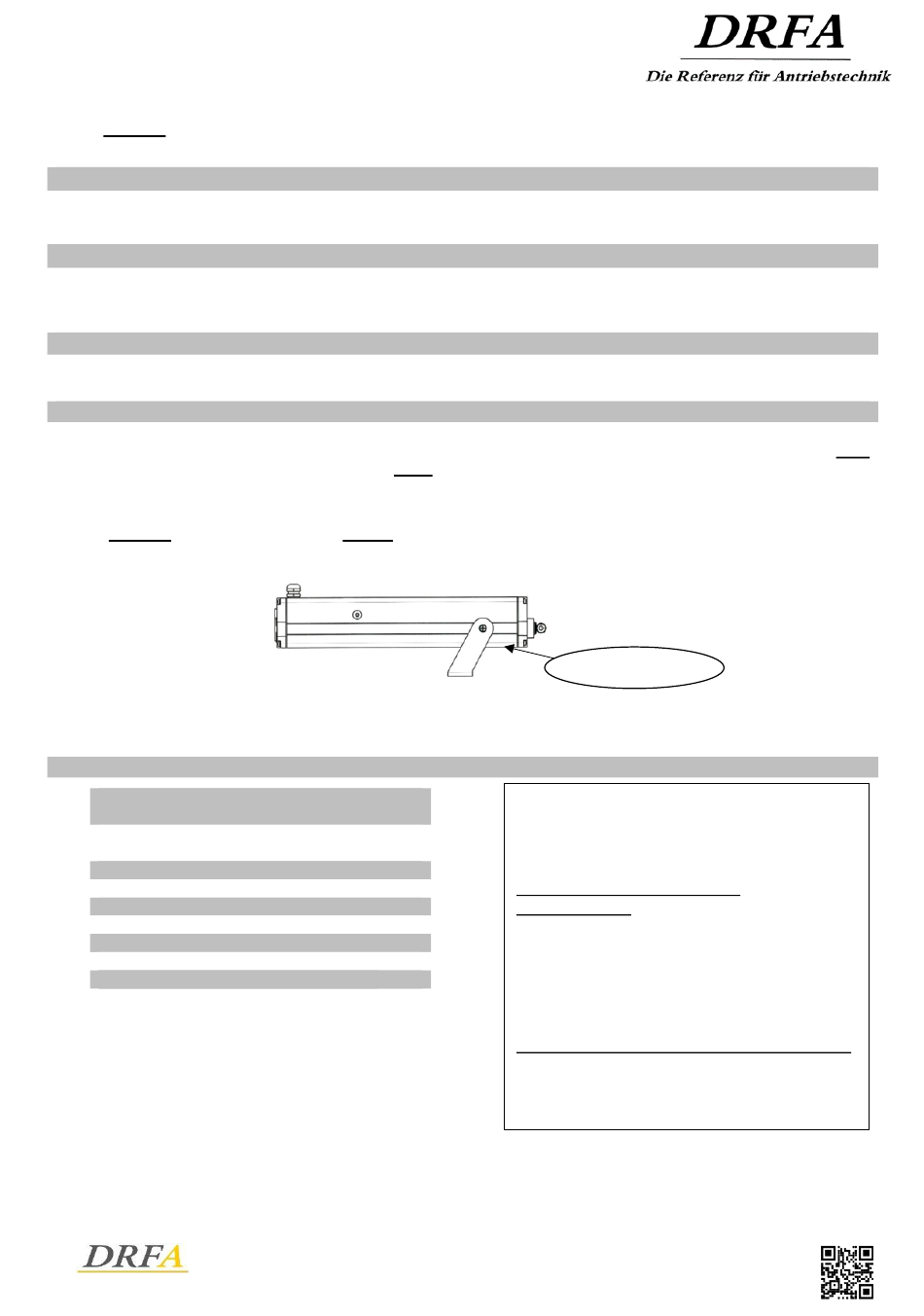

Hubeinstellung
Der ausgefahrene Hub kann stufenlos eingestellt werden (siehe Bild unten). Hierbei muss die Abdeckkappe
ausgeschraubt und das Schubrohr sich in der ausgefahrenen Endlage befinden. Den vorderen Stellring mittels zwei
über Kreuz eingesteckten Inbusschlüsseln oder zwei kleineren Schraubendrehern festhalten und das Schubrohr bis
zur gewünschten Ausfahrlänge einfahren. Anschließend die Abdeckkappe wieder verschrauben.
Wichtig: Falls nur der Ring mit einem Schraubdreher festgehallten wird, kann er abbrechen!
Technische Daten
Spannung / Strom:
Spannung / Strom:
Druck-, Zugkraft:
Statische Kraft:
Hub:
Geschwindigkeit:
Schutzart:
Einschaltdauer:
Temperaturbereich:
DRFA GmbH
Wölblinstraße 70
D-79539 Lörrach
24V => 19...30
VDC /0,9A
230V => 190-265
VAC /0,13A
350 / 500 / 1000 / 1500N
2000N
bis 500mm
max. 13mm/Sek.
IP55 (>auf Anfrage)
50%
-20°C bis +60°C
Phone +49 (0) 7621 / 1613003
Fax +49 (0) 7621 / 1613003
E-Mail info@drfa.de
Internet www.drfg.de
Hubverstellung
Mindestquerschnitt beachten bei der
Leitungszuführung.
Bei defektem Anschlusskabel Antrieb
zurücksenden.
230VAC Farbenbelegung NTS1
Anschlusskabel:
→ Gelb/Grün: „SCHUTZLEITER"
→ Grau: „GEMEINSAMER"
→ Braun: „AUSFAHREN"
→ Schwarz: „EINFAHREN"
→ Rosa und Orange: „Kommunikationsadern"
------------------------------------------------------------
24VDC Farbenbelegung NTS1 Anschlusskabel:
→ Blau (-) Braun (+): AUSFAHREN
→ Blau (+) Braun (-): EINFAHREN
→ Rosa und Orange: „Kommunikationsadern"
Änderungen dienen dem Weitere Information unter QR-Code :
technischen Fortschritt und
bleiben vorbehalten
© by DRFA GmbH Version: 1.00 - 0621
