Bedienungsanleitung für Ihren neuen TEN Stromzähler
Typ: WS7412.2 / DWS7412.2 / DWS7612.2
An Ihrem Anschluss wurde eine moderne Messeinrichtung verbaut. Sie haben sich
dazu entschlossen, die Vorteile zu nutzen und dazu die
Geräteidentifikationsnummer (GIN) angefordert. Diese haben Sie ebenfalls mit
dieser Post erhalten.
Display
Optische Taste zur
Displaybedienung
Mechanische Taste
zur Displaybedienung
Eigentumsnummer
des Zählers (wird
auf der Rechnung
ausgewiesen
Gehäuseunterteil, plombierte
Abdeckung der
Anschlussklemmen mit
Meldekontakt bei
unbefugter Öffnung
1/6
Abbildung 1: moderne Messeinrichtung WS7412.2
TEN Thüringer Energienetze
GmbH & Co. KG
Postfach 90 01 35
99104 Erfurt
www.thueringer-
energienetze.com
Sitz: Erfurt
Schwerborner Straße 30
99087 Erfurt
Registergericht Jena
HRA 503835
USt-IdNr. DE206810190
UniCredit Bank AG Erfurt
IBAN DE55 8202 0086
0358 2696 48
BIC HYVEDEMM498
Persönlich haftender
Gesellschafter:
TEN Thüringer Energienetze
Geschäftsführungs-GmbH
Geschäftsführer:
Frank-Peter Tille
Ulf Unger
Sitz: Erfurt
Registergericht Jena
HRB 510722
Werbung
Verwandte Anleitungen für DZG WS7412.2
Inhaltszusammenfassung für DZG WS7412.2
- Seite 1 Bedienungsanleitung für Ihren neuen TEN Stromzähler Typ: WS7412.2 / DWS7412.2 / DWS7612.2 An Ihrem Anschluss wurde eine moderne Messeinrichtung verbaut. Sie haben sich dazu entschlossen, die Vorteile zu nutzen und dazu die TEN Thüringer Energienetze GmbH & Co. KG Geräteidentifikationsnummer (GIN) angefordert. Diese haben Sie ebenfalls mit Postfach 90 01 35 dieser Post erhalten.

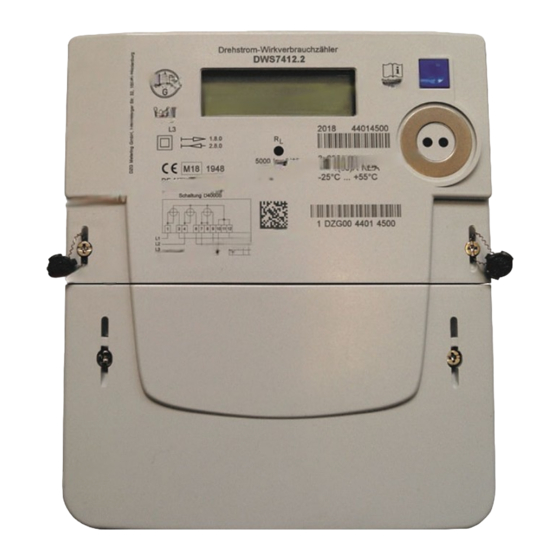

- Seite 2 Display Mechanische Taste zur Displaybedienung Optische Taste zur Displaybedienung Eigentumsnummer des Zählers (wird auf der Rechnung ausgewiesen Gehäuseunterteil, plombierte Abdeckung der Anschlussklemmen mit Meldekontakt bei unbefugter Öffnung Abbildung 2: moderne Messeinrichtung DWS7412.2 / DWS7612.2...
-
Seite 3: Lcd-Display
LCD-Display Im Display erscheint immer nur die erste oder die zweite Zeile. Die erste Zeile ist immer sichtbar, die zweite Zeile wird nur mit Eingabe der GIN sichtbar Zählerstand Anzeigewerte des aufgelaufenen, gemessenen Maß-Einheit (z. B. kWh) Phasenkontrolle Energieverbrauchs oder der für den angezeigten Wert Anzeige der erzeugten Energie in kWh... - Seite 4 Energiebezug steht für die Entnahme von Energie aus dem Netz, also jene Energie die nach dem Anschluss verbraucht wird. Sollten Sie Erzeuger sein, also Strom einspeisen, so werden auch Werte für die OBIS Kennzahlen der Energielieferung angezeigt. Das hier links gezeigte Display zeigt die OBIS Kennzahl 1.8.0 und den bisherigen Gesamtverbrauch, also den Zählerstand Das hier rechts gezeigte Display zeigt die...
- Seite 5 Im Display erscheint nun blinkende eine Null. Durch betätigen der Taste oder der oS wird der Wert hochgezählt. Wird die Taste oder die oS einen kurzen Moment nicht bedient, so gilt der Wert als eingegeben und die zweite Ziffer erscheint als „0“.
- Seite 6 Links dargestellt ist die Anzeige der Momentan-Leistung (P). Alle anderen in der obigen Tabelle beschriebenen Werte lassen sich durch einmaliges Bedienen Taste oder oS anzeigen. Löschen historischer Daten In den Registern 1d, 7d, 30d, und 365d lassen sich die dortigen Werte löschen. Hierzu betätigen Sie die Taste oder die oS für eine Zeit von 5s.
