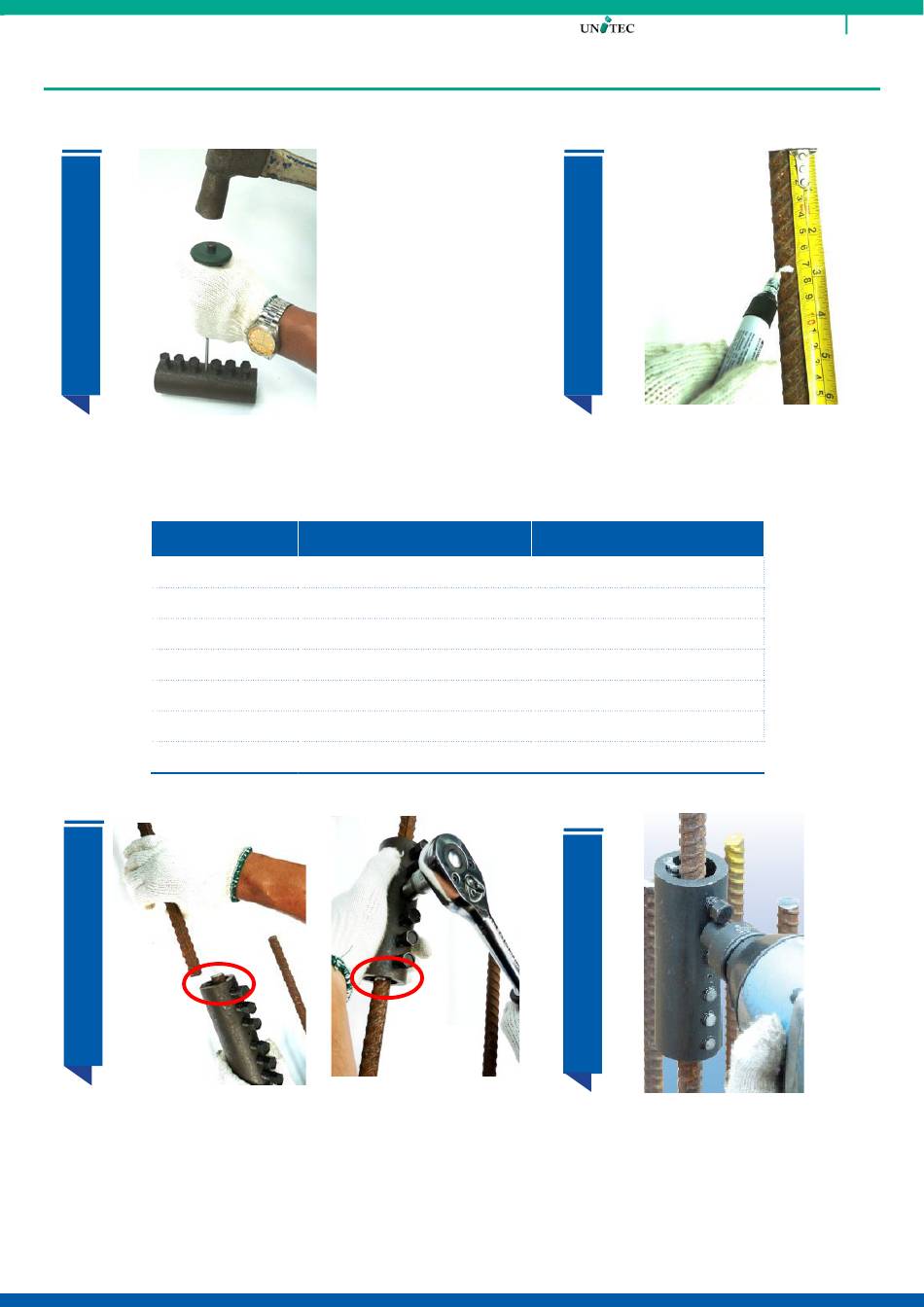

Alternative Installationsanleitung
01
Entfernen Sie den Sicherungsstift mit einem
Schlag auf den Kopf des Stiftes
Stabgröße
(mm)
12
14, 16
20
20, 22
25
28
32
03
Schieben Sie die Unitec-Muffe komplett auf den ersten Stab. Bringen Sie
den Anschlussstab in verlängerter Position zum ersten Stab und schieben
Sie dann die Unitec-Muffe zurück über den Anschlussstab. Positionieren
Sie die Muffe zwischen den Markierungen der beiden Stäbe und ziehen
Sie die Bolzen mit einer Ratsche an.
Artikelnummer
FPUS0400002
FPUS0500002
FPUS0600002
FPUS0700002
FPUS0800002
FPUS0900002
FPUS1000002
Montageanleitung-05 Rev.00_de
02
Markieren Sie die Verbindungslänge auf
beiden Stäben basierend auf den Werten in
der u.a. Tabelle
Minimale Verbindungslänge
(mm)
68
68
98
86
116
105
135
04
Danach ziehen Sie die Bolzen von der Mitte
nach außen mit einem Schlagschrauber fest,
bis die Köpfe abscheren.
3
