Inhaltszusammenfassung für Dextra Unitec

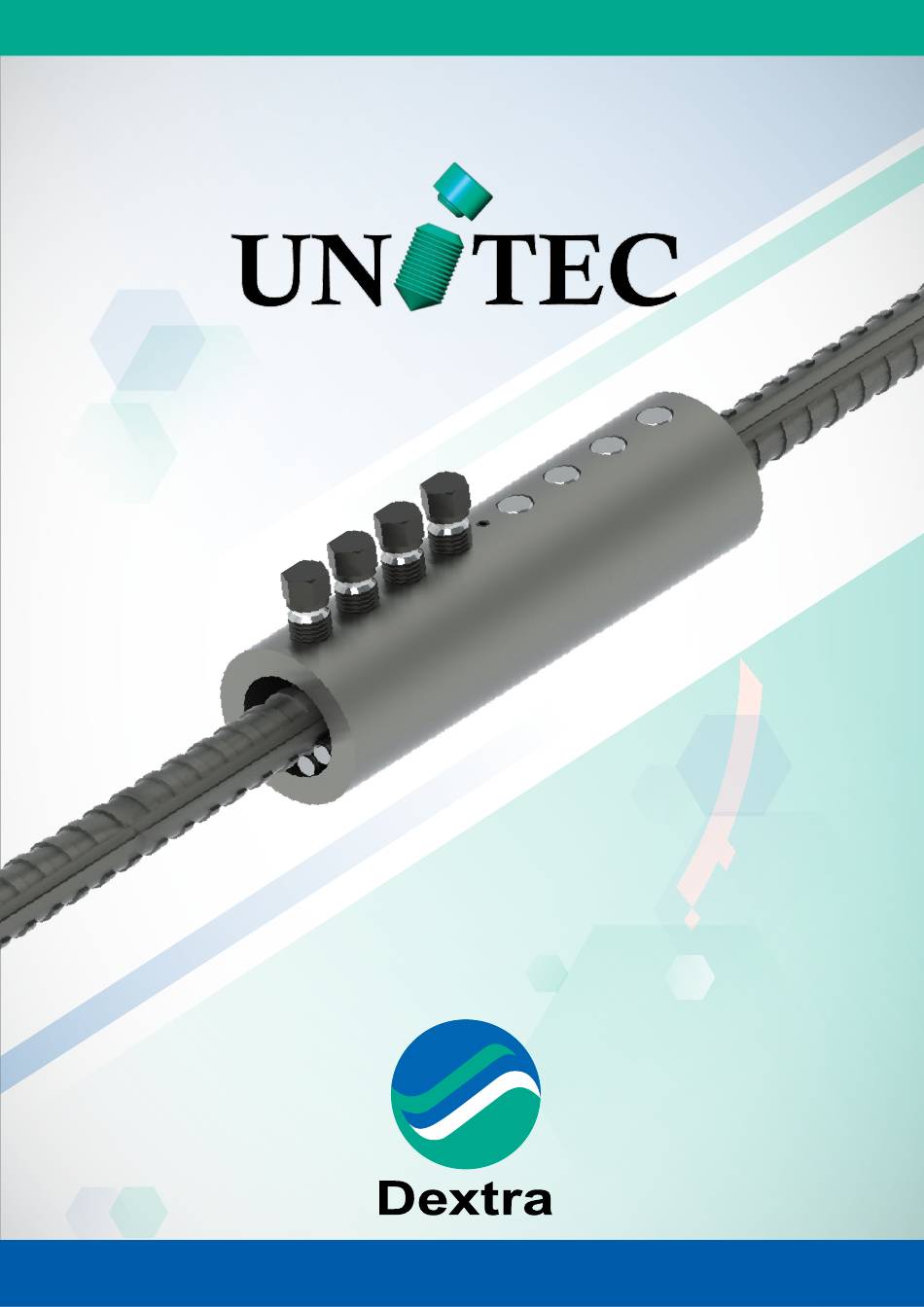

- Seite 1 Montageanleitung-05 Rev.00_de www.dextragroup.com...
- Seite 2 Montageanleitung-05 Rev.00_de Installationsanleitung Stecken Sie die Unitec-Verbindungsmuffe auf das Ende Ziehen Sie die Bolzen von der Mitte nach außen des ersten Bewehrungsstabes, bis ein Kontakt mit dem einem Schlagschrauber fest, Kopf Sicherungsstift im Inneren der Muffe erreicht ist. Drehen abschert. Eine Ratsche kann verwendet werden, Sie anschließend die Scherbolzen auf der ersten Seite...
- Seite 3 FPUS0900002 FPUS1000002 Danach ziehen Sie die Bolzen von der Mitte Schieben Sie die Unitec-Muffe komplett auf den ersten Stab. Bringen Sie nach außen mit einem Schlagschrauber fest, den Anschlussstab in verlängerter Position zum ersten Stab und schieben bis die Köpfe abscheren.
- Seite 4 28 to 32 Hitachi WR 25 SE 1” 110 - 240 V (*) Hinweis: Dextra ist nicht Eigentümer der oben genannten Hersteller. Alle geschützten Markenrechte bleiben ausschließlich ihren jeweiligen Eigentümern vorbehalten und werden hier nur als Referenz in Bezug auf Dextra-Produkte erwähnt.
- Seite 5 Montageanleitung-05 Rev.00_de Werkzeugeinstellungen Mittleres Drehmoment, um Druckluftstecker Anzahl Bolzen- Köpfe abzuscheren Stabgröße Artikelnummer Gewicht Länge Bolzen größe (mm) (kg) (mm) Muffe (Nm) Innensechskant Innensechskant (mm) (mm) (mm) (mm) FPUS0400002 ¾” 14, 16 FPUS0500002 FPUS0600002 20, 22 FPUS0700002 ¾” oder 1” FPUS0800002 FPUS0900002 1”...
-
Seite 6: Mögliche Ursachen
Montageanleitung-05 Rev.00_de Lösung von Problemen Das Problem: Mögliche Ursachen Die Stäbe sind nach der Montage nicht • Sie haben die Bolzen nicht angezogen gerade ausgerichtet! • Sie haben nicht die richtige Reihenfolge beim Anziehen (von der Mitte nach außen) eingehalten. Lösung •... - Seite 7 Montageanleitung-05 Rev.00_de Lösung von Problemen Das Problem: Die Köpfe der meisten Bolzen scheren nicht ab! HINWEIS: Falls einige Bolzenköpfe nicht abscheren, aber das auf Seite 5 angegebene durchschnittliche Drehmoment erreicht ist, kann die Muffe trotzdem installiert werden. Mögliche Ursachen Lösung •...
- Seite 8 Montageanleitung-05 Rev.00_de Lösung von Problemen Das Problem: Die Köpfe der meisten Bolzen scheren nicht ab! Mögliche Ursachen Lösung verwenden Prüfen Sie unser Produktdatenblatt, falsche Muffe (zu groß) um das Muffenmodell auszuwählen, für Stabgröße: das zu Ihrer Stabgröße passt. Wenn der Stab zu klein ist, sind die Bolzen kurz, dass...
- Seite 9 Montageanleitung-05 Rev.00_de Lösung von Problemen Das Problem: Der Bolzen rotiert frei und dreht sich nicht in die Muffe! Mögliche Ursachen Lösung Das Gewinde in der Muffe ist beschädigt. • Wenn dies der erste Bolzen war, dann Mögliche Gründe dafür: benutzen Sie eine andere Muffe. •...
- Seite 10 Zugfestigkeit (MPa) außerhalb der Muffe innerhalb der Muffe herausgezogen Referenzstab Unitec Probekörper Bitte senden Sie dieses Formular an: quality@dextragroup.com quality@dextragroup.com DEXTRA MANUFACTURING CO., LTD. 191 Chalermprakiet Rama 9 Road Soi 48, Dokmai, Pravet, Bangkok 10250, Thailand. www.dextragroup.com Tel: 00-66-23280211 Fax: 00-66-27262981...
