Sygonix SY-DB-500 Bedienungsanleitung
Wlan-türglocke mit kamera
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Bedienungsanleitung
SY-DB-500

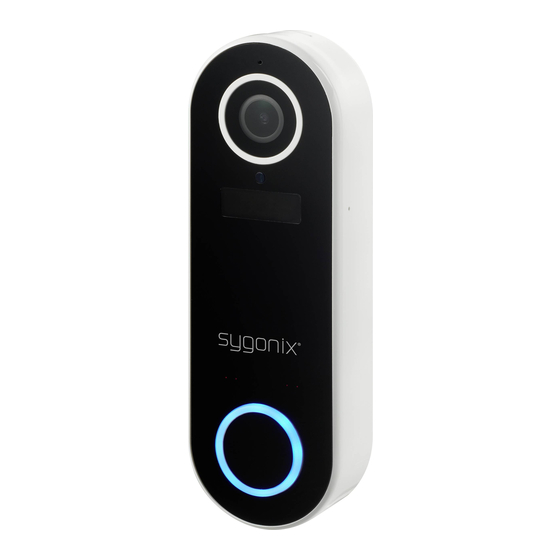

WLAN-Türglocke mit Kamera
Best.-Nr. 2347351
Operating Instructions
SY-DB-500
Wi-Fi Doorbell with camera
Item No. 2347351
Mode d'emploi
SY-DB-500
Sonnette WiFi avec caméra
N° de commande 2347351
Gebruiksaanwijzing
SY-DB-500
WLAN-deurbel met camera
Bestelnr. 2347351
Seite 2 - 25
Page 26 - 48
Page 49 - 72
Pagina 73 - 95
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Sygonix SY-DB-500
Inhaltszusammenfassung für Sygonix SY-DB-500
- Seite 1 Bedienungsanleitung SY-DB-500 WLAN-Türglocke mit Kamera Seite 2 - 25 Best.-Nr. 2347351 Operating Instructions SY-DB-500 Wi-Fi Doorbell with camera Item No. 2347351 Page 26 - 48 Mode d’emploi SY-DB-500 Sonnette WiFi avec caméra Page 49 - 72 N° de commande 2347351...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite 1. Einführung ................4 2. Symbol-Erklärung ..............5 3. Bestimmungsgemäße Verwendung ........6 4. Privatsphäre und Überwachung ...........6 5. Lieferumfang ................7 6. Aktuelle Bedienungsanleitungen ..........7 7. Merkmale und Funktionen ............8 8. Sicherheitshinweise ..............9 a) Allgemeine Hinweise ............9 b) Li-Ionen-Akku ..............11 c) Montage ................11 9. - Seite 3 12. Mobile App „Smart Life - Smart Living“ .......17 a) Conrad Connect ............18 b) Kopplung mit der App ............18 13. Bedienungshinweise ............19 a) Beschreibung der Statusanzeige ........19 b) Türklingel...............19 c) Kopplungsmodus aufrufen ..........19 d) Gerät zurücksetzen ............20 e) Aufnahme bei schlechten Lichtverhältnissen ....20 f) Bewegungserkennung ..........21 g) SD-Karte ...............21 14. Pflege und Reinigung ............22...
-
Seite 4: Einführung
1. Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt erfüllt die gesetzlichen nationalen und europäi- schen Anforderungen. Um diesen Zustand zu erhalten und einen sicheren Betrieb zu gewährleisten, müssen Sie als Anwender diese Bedienungsan- leitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt. -
Seite 5: Symbol-Erklärung
2. Symbol-Erklärung Das Symbol mit dem Blitz im Dreieck weist auf Gefah- ren für Ihre Gesundheit hin, z. B. Stromschlag. Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Informationen in dieser Bedienungsanlei- tung hin. Lesen Sie diese Informationen immer auf- merksam. -
Seite 6: Bestimmungsgemäße Verwendung
3. Bestimmungsgemäße Verwendung Das Produkt ist für den Einsatz als Türklingel-Kamera vorge- sehen. Beim Betätigen ertönt eine Türglocke und eine Push- Benachrichtigung wird an ein Mobilgerät verschickt, über die Sie den Anrufer sehen und mit ihm sprechen können. Das Produkt, bzw. dessen Gehäusekomponente, ist gemäß Schutzart IP65 gegen das Eindringen von Staub und leichtem Regen geschützt. Bei Außenmontage sollte es in witterungsge- schützten Bereichen angebracht werden. -
Seite 7: Lieferumfang
5. Lieferumfang • Türklingel-Kamera • 2x Befestigungsschrauben • Flachhalterung • 2x Dübel • Winkelhalterung • Sechskantschlüssel • Doppelseitiges Klebeband • Micro-USB-Kabel • Schraube für Türklingel • Bedienungsanleitung • 2x Schraube für Halterung 6. Aktuelle Bedienungsanleitungen Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebilde- ten QR-Code. Befolgen Sie die Anweisun- gen auf der Webseite. -
Seite 8: Merkmale Und Funktionen
7. Merkmale und Funktionen • Einfache Montage • Die Kamera hat die Schutzart IP65 • 1920 x 1080 Full HD • Bidirektionale Audio-Übertragung • WLAN mit 2,4 GHz • Bewegungserkennung • Aufnahme bei schlechten Lichtverhältnissen • Video-Wiedergabe und Screenshots • Mobile Anwendung „Smart Life - Smart Living“... -
Seite 9: Sicherheitshinweise
8. Sicherheitshinweise Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie insbesondere die Sicher- heitshinweise. Sollten Sie die in dieser Bedie- nungsanleitung aufgeführten Sicherheitshinweise und Informationen für einen ordnungsgemäßen Gebrauch nicht beachten, übernehmen wir keine Haftung für daraus resultierende Personen- oder Sachschäden. - Seite 10 • Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer Betrieb und schüt- zen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt - sichtbare Schäden aufweist, - nicht mehr ordnungsgemäß funktioniert, - über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder - erheblichen Transportbelastungen ausgesetzt...
-
Seite 11: B) Li-Ionen-Akku
b) Li-Ionen-Akku • Der Akku ist fest im Produkt verbaut und kann nicht ausgetauscht werden. • Beschädigen Sie den Akku niemals. Bei Beschädi- gung des Akkugehäuses besteht Explosions- und Brandgefahr! • Die Kontakte/Anschlüsse des Akkus dürfen nicht kurzgeschlossen werden. Werfen Sie den Akku bzw. -
Seite 12: Bedienelemente
9. Bedienelemente 11 12 9 Micro-USB-Ladeanschluss 1 Mikrofon 10 Fachabdeckung 2 Objektiv 11 RESET-Taste 3 Lichtsensor 12 Taste ON/OFF 4 Bewegungssensor (PIR) 13 Schrauben von Winkelhal- 5 Statusanzeige terung zu flacher Halterung 6 Drucktaster 14 Schrauben für Kamera- 7 Schraubloch für Halterung halterung 8 microSD-Kartensteckplatz 15 Montageschrauben... -
Seite 13: Akku Aufladen
10. Akku aufladen Achten Sie darauf, dass die Abdeckung ordnungsgemäß abgedichtet ist. Dadurch wird verhindert, dass Feuchtig- keit in das Fach eindringt. 1. Öffnen Sie die Anschlussabdeckung. 2. Schließen Sie das USB-Kabel am Micro-USB-Ladeanschluss des Produkts und an einem geeigneten Netzteil an. 3. -
Seite 14: Montage
11. Montage a) Einsatzsort Die Türklingel hat die Schutzart IP65 und kann im Freien installiert werden, jedoch an einem Ort, der vor Witterungseinflüssen geschützt ist. Berücksichtigen Sie vor dem Bohren von Löchern und dem Montieren des Geräts die Aufzeichnungs- und Bewegungserken- nungswinkel der Kamera. Weitere Einzelheiten dazu finden Sie in Abschnitt „17. Technische Daten“... -
Seite 15: Flachhalterung
b) Flachhalterung Überprüfen Sie vor der Installation, wie alle Teile zusam- menpassen. 1. Verwenden Sie die Löcher in der Flachhalterung als Schablo- ne für die späteren Bohrstellen. 2. Bohren Sie die Löcher und führen Sie die Dübel ggf. mit ei- nem Hammer ein. -
Seite 16: D) Klebeband
d) Klebeband Hinweis • Geeignete Oberflächen sind beispielsweise Glas oder Fliesen. • Überprüfen Sie vor der Installation, wie die Teile zusam- menpassen. • Nur zur Verwendung mit der flachen Halterung. Das Produkt kann mit doppelseitigem Klebeband an einer vertikalen Fläche befestigt werden. 1. Achten Sie darauf, dass die Oberfläche sauber, eben, trocken und nicht porös ist. 2. -
Seite 17: Mobile App „Smart Life - Smart Living
12. Mobile App „Smart Life - Smart Living“ Sowohl für Android als auch für iOS stehen in den jeweiligen App-Stores kompatible Anwendungen zum Herunterladen zur Verfügung. Suche: „Smart Life - Smart Living“. Hinweis • Dieses Gerät ist nur mit dem 2,4-GHz-Band kompatibel. •... -
Seite 18: A) Conrad Connect
a) Conrad Connect - Eine Systemlösung von Tuya Sowohl das Produkt als auch die App sind mit der Conrad Connect IoT-Plattform kompatibel. Informationen dazu er- halten Sie unter: www.conradconnect.com b) Kopplung mit der App • „Manuell hinzufügen”: „Sicherheits- und Videoüberwachung“ → „Videoüberwachung“ → „Smarte Kamera“. •... -
Seite 19: Bedienungshinweise
13. Bedienungshinweise a) Beschreibung der Statusanzeige Licht Status Beschreibung Leuchtet Kamera oder Netzwerk nicht normal. Blinkt Warten auf WLAN-Verbindung. Blau Leuchtet Kamera arbeitet korrekt. b) Türklingel Drücken Sie die Klingeltaste, um die Türklingel zu aktivieren. Sie erhalten eine Benachrichtigung auf Ihrem Mobilgerät, wenn die Kopplung mit der Anwendung hergestellt ist. -
Seite 20: Gerät Zurücksetzen
d) Gerät zurücksetzen • Wenn das Produkt nicht korrekt funktioniert, halten Sie die Rücksetztaste „RESET“ gedrückt, um eine Rücksetzung durchzuführen. • Das Gerät wechselt nach dem Neustart in den Kopplungs- modus. • Alle vorherigen Verbindungen gehen verloren und das Gerät ist für die Kopplung offen. -
Seite 21: Bewegungserkennung
f) Bewegungserkennung Wurde eine Bewegung erkannt, erhalten Sie auf Ihrem Mobilgerät einen Alarm in Form einer Push-Benachrichtigung. • Bei eingesetzter microSD-Karte: Videoclips werden mit einer Länge von 60 Sekunden gespeichert. • Es gibt zwei Arten von Aufzeichnungen (Ereignisgesteuert und Dauerfunktion). Diese Einstellungen können über die App aufgerufen werden. -
Seite 22: Pflege Und Reinigung
14. Pflege und Reinigung Verwenden Sie keine aggressiven Reinigungsmittel, Al- kohol oder andere chemische Lösungsmittel, da diese zu Schäden am Gehäuse und zu Fehlfunktionen führen können. • Trennen Sie das Produkt vor jeder Reinigung von der Strom- versorgung. • Verwenden Sie zum Reinigen des Produkts ein trockenes, faserfreies Tuch. 15. Konformitätserklärung (DOC) Hiermit erklärt Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau, dass dieses Produkt der Richtlinie 2014/53/EU entspricht. -
Seite 23: Entsorgung
16. Entsorgung Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden ge- setzlichen Bestimmungen. Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz. -
Seite 24: Technische Daten
17. Technische Daten a) Türklingel Eingangsspannung/-strom ....USB: 5 V/DC, max. 2 A Stromversorgung ......5000 mAh Li-Ionen Akku Ladezeit ..........ca. 8 Stunden Standby-Zeit ........3 - 4 Monate Verbundene Geräte ......unbegrenzt Türklingel ........max. 101 dB Ton ..........2-Wege-Audioübertragung Auflösung ........HD 1920 x 1080 SD 640 x 320 Bilder pro Sekunde ......25 BpS Sensor ..........1/3”... -
Seite 25: B) Drahtlosverbindungen
Schutzart ........IP65 Infrarot (Nachtsicht) ......3 m Bewegungserkennung ....Software-basiert Bewegungserkennung Winkel ..Wie Sichtfeld Bewegungserkennung Reichweite ...3 m App-Unterstützung ......Amazon Alexa, Google Home, Conrad Connect Betriebsbedingungen ...... - 20 bis +50 °C, ≤90 % rF (nicht kondensierend) Lagerbedingungen ...... - 20 bis +50 °C, ≤90 % rF (nicht kondensierend) Abmessungen Kamera (B x H x T) ...46 x 138 x 25 mm Gewicht ...........169 g b) Drahtlosverbindungen Bandbreite ........ - Seite 96 Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad- Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung oder die Erfassung in elektronischen Datenverarbeitungsanlagen bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
