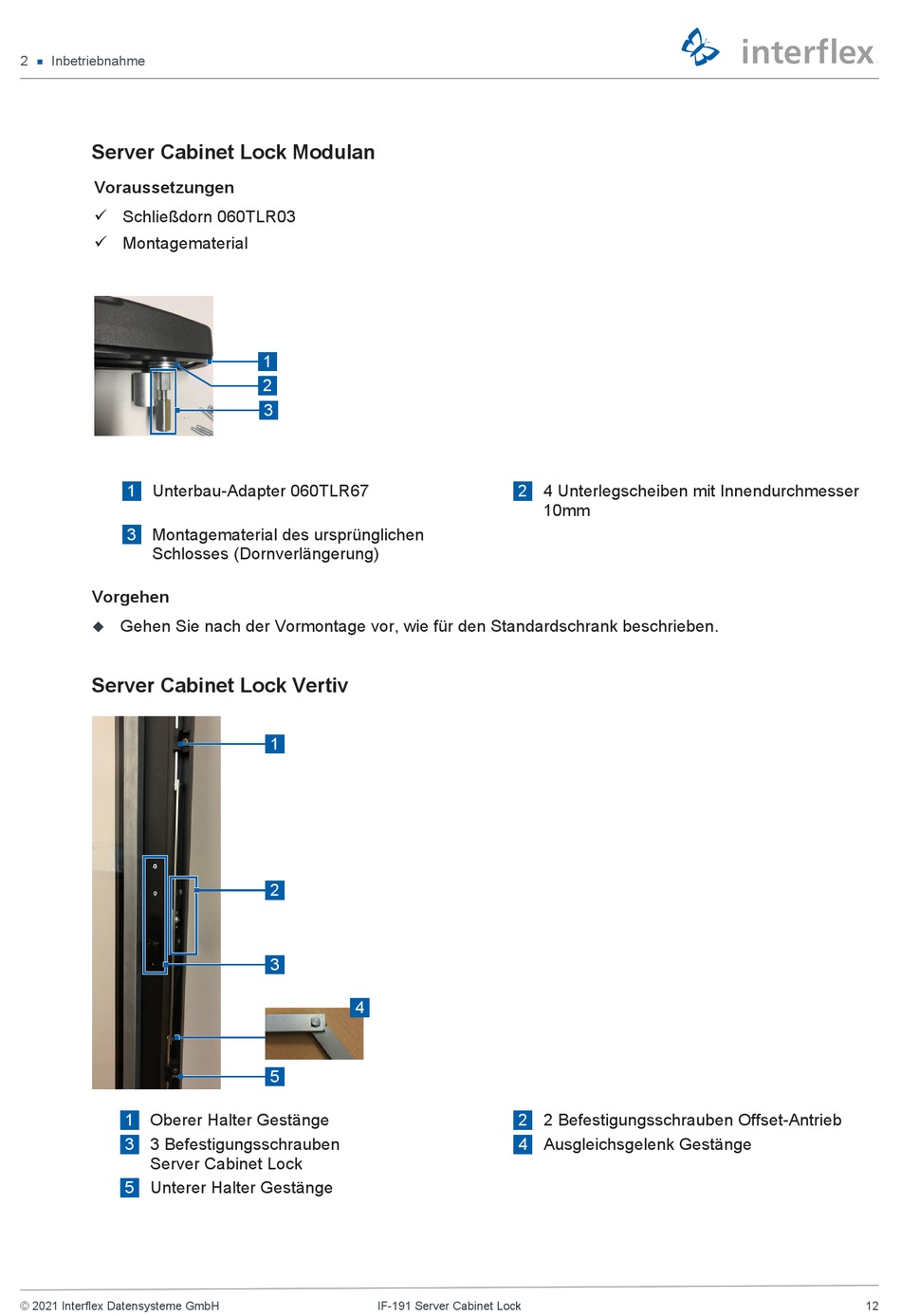

interflex IF‑191 Server Cabinet Lock Bedienungsanleitung Seite 12

2 Inbetriebnahme
Server Cabinet Lock Modulan
Voraussetzungen
ü Schließdorn 060TLR03
ü Montagematerial
1 Unterbau-Adapter 060TLR67
3 Montagematerial des ursprünglichen
Schlosses (Dornverlängerung)
Vorgehen
Gehen Sie nach der Vormontage vor, wie für den Standardschrank beschrieben.
u
Server Cabinet Lock Vertiv
1 Oberer Halter Gestänge
3 3 Befestigungsschrauben
Server Cabinet Lock
5 Unterer Halter Gestänge
© 2021 Interflex Datensysteme GmbH
1
2
3
1
2
3
4
5
IF-191 Server Cabinet Lock
2 4 Unterlegscheiben mit Innendurchmesser
10mm
2 2 Befestigungsschrauben Offset-Antrieb
4 Ausgleichsgelenk Gestänge
