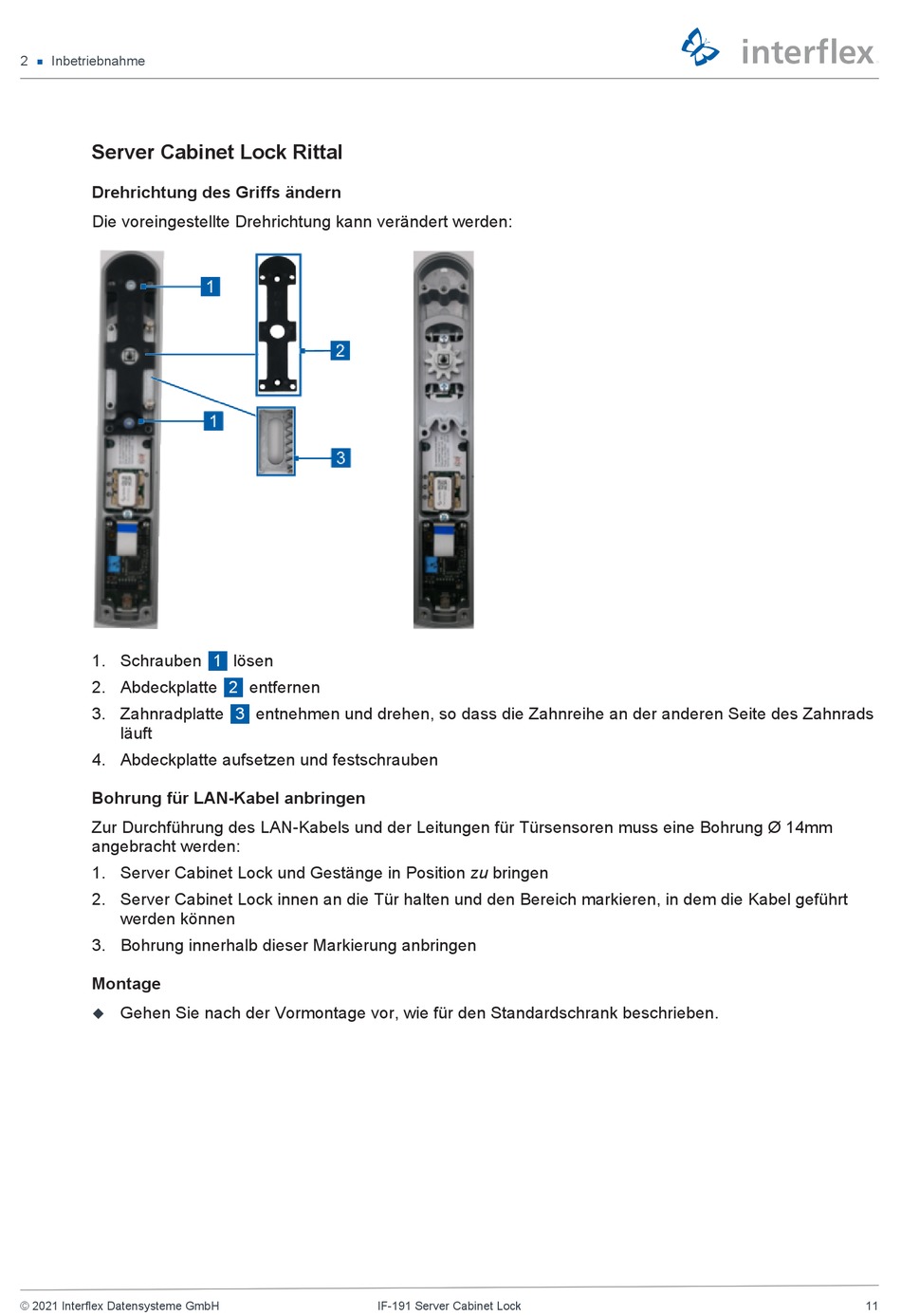

interflex IF‑191 Server Cabinet Lock Bedienungsanleitung Seite 11

2 Inbetriebnahme
Server Cabinet Lock Rittal
Drehrichtung des Griffs ändern
Die voreingestellte Drehrichtung kann verändert werden:
1. Schrauben
2. Abdeckplatte
3. Zahnradplatte
läuft
4. Abdeckplatte aufsetzen und festschrauben
Bohrung für LAN-Kabel anbringen
Zur Durchführung des LAN-Kabels und der Leitungen für Türsensoren muss eine Bohrung Ø 14mm
angebracht werden:
1. Server Cabinet Lock und Gestänge in Position zu bringen
2. Server Cabinet Lock innen an die Tür halten und den Bereich markieren, in dem die Kabel geführt
werden können
3. Bohrung innerhalb dieser Markierung anbringen
Montage
Gehen Sie nach der Vormontage vor, wie für den Standardschrank beschrieben.
u
© 2021 Interflex Datensysteme GmbH
1 lösen
2 entfernen
3 entnehmen und drehen, so dass die Zahnreihe an der anderen Seite des Zahnrads
