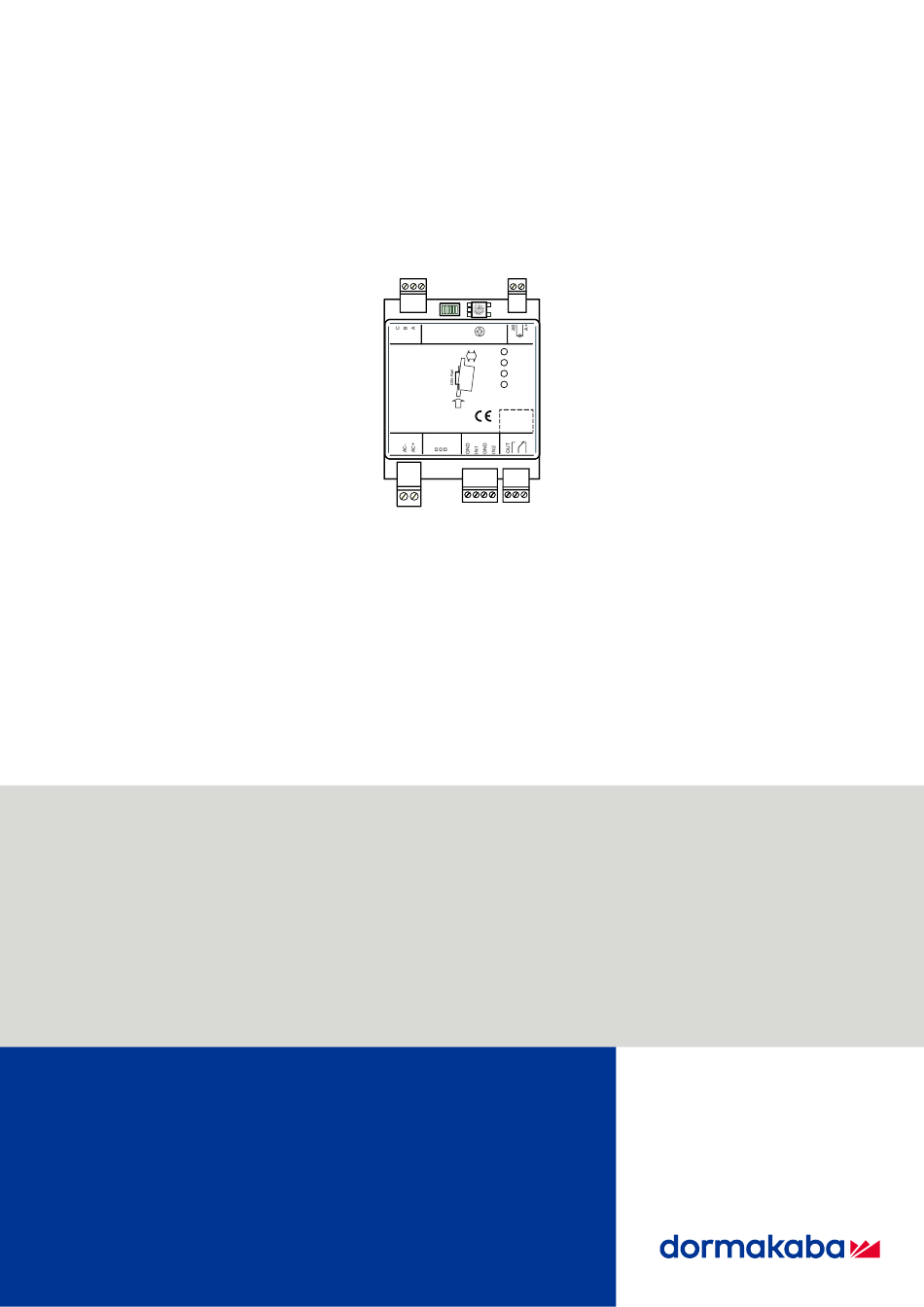

dormakaba Remotleser 91 15 Technisches Handbuch
Inhaltsverzeichnis
dormakaba
Remotleser 91 15
Funktionstyp Access Manager, TP4-Client
Technisches Handbuch
04047115 - 11/2018

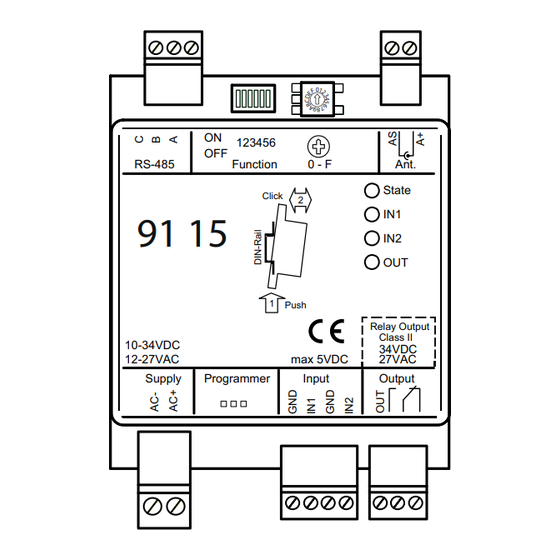

MATRIX − TP4-Client
DE
ON
123456
OFF
RS-485
Function
0 - F
Ant.
State
Click
2
IN1
91 15
IN2
OUT
1
Push
Relay Output
Class II
10-34VDC
34VDC
12-27VAC
max 5VDC
27VAC
Supply
Programmer
Input
Output
Inhaltsverzeichnis
Verwandte Anleitungen für dormakaba Remotleser 91 15
Inhaltszusammenfassung für dormakaba Remotleser 91 15
- Seite 1 Function 0 - F Ant. State Click 91 15 Push Relay Output Class II 10-34VDC 34VDC 12-27VAC max 5VDC 27VAC Supply Programmer Input Output dormakaba Remotleser 91 15 Funktionstyp Access Manager, TP4-Client Technisches Handbuch 04047115 - 11/2018 MATRIX − TP4-Client...
- Seite 2 Copyright © dormakaba 2018 Alle Rechte vorbehalten. Diese Dokumentation darf ohne schriftliche Genehmigung der dormakaba Schweiz AG auf keine Weise reprodu- ziert oder anderweitig weiterverwendet werden. Alle Namen und Logos von Produkten und Dienstleistungen Dritter sind Eigentum der jeweiligen Rechtsinhaber.
-
Seite 3: Inhaltsverzeichnis
23 4.3.3 Leitung zu Türöffner und Türkontakten 24 4.3.4 Koaxialkabel zu den Erfassungseinheiten 24 Befestigung Gerät und Erweiterungsmodule 25 Anschlüsse 27 4.5.1 Übersicht 27 4.5.2 Eingänge 28 4.5.3 Output 29 04047115 - 11/2018 MATRIX − TP4-Client dormakaba Remotleser 91 15... - Seite 4 Firmware-Update / LEGIC OS Update mit Programmer 1460 41 Crossgrade 43 8.5.1 Gerät mit Bxxx–Firmware (MRD) 43 Verpackung/Rücksendung 44 Komplettgeräte 44 Elektronische Baugruppen 44 Beschriftung 45 Entsorgung 46 Stichwortverzeichnis 47 dormakaba Remotleser 91 15 MATRIX − TP4-Client 04047115 - 11/2018...
-
Seite 5: Zu Diesem Dokument
Technisches Handbuch Zu diesem Dokument 1 Zu diesem Dokument 1.1 Gültigkeit Dieses Dokument beschreibt das Produkt: Produktbezeichnung: dormakaba Remotleser 91 15 MRD Produktkennung: 9115-K5 Funktionstyp: Access Manager (MRD) Gerätesoftware-Version: ab BRRB03.02Rx_ Dieses Dokument beschreibt alle Produktvarianten und alle optionalen Ausstattungen und Funktionen. -
Seite 6: Ergänzende Dokumentation
Querverweise zeigen jeweils auf die Nummer des Kapitels in dem sich ergänzende Infor- mation befindet. Beispiel [ 5.7]. • Am Ende des Dokuments befindet sich ein alphabetisch sortiertes Stichwortverzeichnis (Index). dormakaba Remotleser 91 15 MATRIX − TP4-Client 04047115 - 11/2018... -
Seite 7: Abkürzungen/Begriffsdefinitionen
Zutrittsmanager 92 00 MRD • Zutrittsmanager 92 00 LEGIC • Zutrittsmanager 92 00 MIFARE Programmer • Programmer 1460 Near Field Communication Smartphone Gerät auf dem die DOOR App installiert ist 04047115 - 11/2018 MATRIX − TP4-Client dormakaba Remotleser 91 15... -
Seite 8: Warnhinweise
Sie helfen das Produkt und dessen Funktionen optimal zu nutzen. 1.9 Handlungsanweisungen Der Aufbau und die Symbolik der Handlungsanweisungen ist in folgendem Beispiel verdeut- licht: ü Voraussetzung Handlungsschritt 1 ð Zwischenergebnis Handlungsschritt 2 ð Ergebnis dormakaba Remotleser 91 15 MATRIX − TP4-Client 04047115 - 11/2018... -
Seite 9: Grundlegende Sicherheitshinweise
Die Beseitigung von Störungen und Wartungsarbeiten sind ausschließlich durch Fachkräfte durchzuführen (siehe Kapitel 1 Zielgruppe). 2.4 Zubehör und Ersatzteile Zubehör und Ersatzteile müssen den technischen Anforderungen des Herstellers entsprechen. Dies ist bei dormakaba Original-Zubehör und Ersatzteilen gewährleistet. 04047115 - 11/2018 MATRIX − TP4-Client dormakaba Remotleser 91 15... -
Seite 10: Esd-Schutzmaßnahmen
Ausgebaute Module ausschließlich in elektrostatisch abschirmenden, leitfähigen Schutz- beuteln transportieren und versenden. 2.6 Umweltschutz Das Gerät auf keinen Fall über den Hausmüll entsorgen. Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Verwertung zugeführt werden sollten. Altgeräte sachgerecht entsorgen. dormakaba Remotleser 91 15 MATRIX − TP4-Client 04047115 - 11/2018... -
Seite 11: Produktbeschreibung
91 15 Push Relay Output Class II 10-34VDC 34VDC 12-27VAC max 5VDC 27VAC Supply Programmer Input Output Systemsoftware Ethernet Schnittstelle Zutrittsmanager (TP4-Client) RS-485 Schnittstelle Remoteleser HF RFID Erfassungseinheit Steuerleitung Türrahmenkontakt Türöffner 04047115 - 11/2018 MATRIX − TP4-Client dormakaba Remotleser 91 15... -
Seite 12: Mobile Access Systemübersicht
Version 10.0 Smartphone mit VCP Installer App Android ● ● ab Version 6.0 Der VCP Installer initialisiert die Funk- − − tion Mobile Access. nicht verfügbar ● ja − nein dormakaba Remotleser 91 15 MATRIX − TP4-Client 04047115 - 11/2018... -
Seite 13: Aufbau Und Funktion
34VDC 12-27VAC max 5VDC 27VAC Supply Programmer Input Output RS-485 Schnittstelle Funktion Drehschalter (Adressierung) Antenne LED Anzeigen Schnittstelle für Erweiterungsmodule Relaisausgang OUT Eingänge IN1-IN2 Schnittstelle für Programmer 1460 10 Stromversorgung 04047115 - 11/2018 MATRIX − TP4-Client dormakaba Remotleser 91 15... -
Seite 14: Erweiterungsmodule
Die Zuordnung der Module in der Systemsoftware erfolgt in der gleichen Reihenfolge wie die- se auf der Hutschiene angeordnet sind. Nummeriert wird von links nach rechts. Den Erweiterungsmodulen 90 30 folgen die Erweiterungsmodule 90 31. dormakaba Remotleser 91 15 MATRIX − TP4-Client 04047115 - 11/2018... -
Seite 15: Firmware
Technisches Handbuch Produktbeschreibung 3.3.4 Firmware Die Hardware dieses Produktes wird in verschiedenen dormakaba Systemlösungen verwen- det. Die Funktionen und die Einsatzmöglichkeiten des Produktes werden durch die verwendete Firmware bestimmt. Dieses Handbuch beschreibt ausschließlich den Remoteleser 91 15 mit dem Funktionstyp Ac- cess Manager (AM). -
Seite 16: Systemvoraussetzung
Option Mobile Access Zutrittsmanager • Zutrittsmanager 92 00 − TP4-Client • Zutrittsmanager 92 30 − TP4-Client • Zutrittsmanager 92 90 Rack − TP4-Client • Zutrittsmanager 92 90 Wall − TP4-Client dormakaba Remotleser 91 15 MATRIX − TP4-Client 04047115 - 11/2018... -
Seite 17: Technische Daten
Abschlusswiderstand für Bus- oder Sternverdrahtung • Adressierung 1-8 Programmer Schnittstelle • Für Firmware Update oder Programmer Anschluss Erweiterungsmodule • Maximale Anzahl unterstützter Erweiterungsmodule, sie- he Kapitel Schnittstelle für ErweiterungsmoduleSchnitt- stelle für Erweiterungsmodule 04047115 - 11/2018 MATRIX − TP4-Client dormakaba Remotleser 91 15... -
Seite 18: Abmessungen
Lagertemperatur: -20 °C bis +65 °C • Relative Luftfeuchtigkeit: 0% bis 85%, nicht kondensie- rend • Schutzart nach IEC 60529: IP20 3.4.2 Abmessungen Maße in Millimeter. Ant. RS-485 Click Push Supply Input Output dormakaba Remotleser 91 15 MATRIX − TP4-Client 04047115 - 11/2018... -
Seite 19: Konformität
This device complies with Industry Canada’s licence-exempt RSSs. Operation is subject to the following two conditions: (1) This device may not cause interference; and (2) This device must accept any interference, including interference that may cause undesired operation of the de- vice. 04047115 - 11/2018 MATRIX − TP4-Client dormakaba Remotleser 91 15... -
Seite 20: Kennzeichnung
Das Typenschild befindet sich an der Seite des Gerätes. Auf dem Typenschild befinden sich: • Gerätebezeichnung • Artikelnummer • Seriennummer • Funktionstyp • Anschlussdaten (Versorgungsspannung) • CE-Kennzeichnung • WEEE-Kennzeichnung nach DIN EN 50419 dormakaba Remotleser 91 15 MATRIX − TP4-Client 04047115 - 11/2018... -
Seite 21: Installation
Stromversorgung für das Gerät • RS-485 Leitung zum übergeordneten Gerät • Leitungen zu Türöffnern und Kontakten • Koaxialkabel zu den Erfassungseinheiten Die Installationsleitungen müssen unter Putz oder im sabotagesicheren Bereich verlegt wer- den. 04047115 - 11/2018 MATRIX − TP4-Client dormakaba Remotleser 91 15... -
Seite 22: Installationschema (Beispiel)
Programmer Input Output Supply Programmer Input Output Remoteleser 91 15 Zutrittsmanager 92 00 Erfassungseinheit Türrahmenkontakt Zutrittsüberwachung, Türöffner Stromversorgung Installationsleitungen Datenleitung Stromversorgungsleitung Leitung zum Türöffner und zu den Türkontakten (bei Bedarf) Koaxialkabel dormakaba Remotleser 91 15 MATRIX − TP4-Client 04047115 - 11/2018... -
Seite 23: Installationsleitungen
Zur Stromversorgung dürfen nur Netzteile verwendet werden, welche folgende Anforderun- gen erfüllen: LPS (Limited Power Source) und SELV (Safety Extra Low Voltage) entsprechend IEC/EN/UL/CSA 60950-1 oder ES1 und PS1 entsprechend IEC/EN/UL/CSA 62368-1. 04047115 - 11/2018 MATRIX − TP4-Client dormakaba Remotleser 91 15... -
Seite 24: Leitung Zu Türöffner Und Türkontakten
Koaxialkabel 50 Ohm, Art. Nr. 161.250 Maximale Kabellängen: Kabeltyp RG174: bis 30 m Kabeltyp RG178/U: bis 30 m (RU 90 02: bis 10 m) Empfohlene Kabel- < 10 m länge Max. Kabellänge 30 m dormakaba Remotleser 91 15 MATRIX − TP4-Client 04047115 - 11/2018... -
Seite 25: Befestigung Gerät Und Erweiterungsmodule
Hutschiene zusammenschieben). Danach das zweite Erweiterungsmodul einstecken. ð Das Erweiterungsmodul welches sich näher am Peripheriegerät (1) befindet wird als Modul 1 erkannt. Das nächste wird als Modul 2 erkannt. 04047115 - 11/2018 MATRIX − TP4-Client dormakaba Remotleser 91 15... - Seite 26 Vor dem Entfernen der Erweiterungsmodule, Stromversorgung des Geräts abschalten! Das Erweiterungsmodul vom benachbarten Modul wegschieben, bis die Kontaktierung vollständig getrennt ist. Das abgetrennte Erweiterungsmodul von der Hutschiene entfernen. Push dormakaba Remotleser 91 15 MATRIX − TP4-Client 04047115 - 11/2018...
-
Seite 27: Anschlüsse
Output Relaisausgang Kontaktbelastbarkeit 30 V AC/DC; max. 2 A Input Digitaler Eingang IN1 Digitaler Eingang IN2 Programmer Firmware laden Supply Stromversorgung 12 - 27 V AC (50/60 Hz) oder 10 - 34 V DC 04047115 - 11/2018 MATRIX − TP4-Client dormakaba Remotleser 91 15... -
Seite 28: Eingänge
Eingänge IN1 - IN2 (ohne Leitungsüberwachung) +5 V DC IN1-IN2 Remoteleser 91 15 Interne Beschaltung ohne Leitungsüberwachung Beispiel: Anschluss Türrahmenkontakt nicht leitungsüberwacht. Manipulationen an den Leitungen zwischen Remoteleser 91 15 und Türrahmenkontakt werden nicht erkannt. dormakaba Remotleser 91 15 MATRIX − TP4-Client 04047115 - 11/2018... -
Seite 29: Output
Das Relais kann zur Ansteuerung des Türöffners verwendet werden. Bei Türöffnern, die mit Gleichspannung versorgt werden, muss am Türöffner eine sog. Freilaufdiode zur Störungs- dämpfung parallel geschaltet sein (in Sperrrichtung). Parallel zu Wechselspannungs-Türöff- nern muss ein Varistor geschaltet sein. 04047115 - 11/2018 MATRIX − TP4-Client dormakaba Remotleser 91 15... -
Seite 30: Einstellungen
Firmware-Update / LEGIC OS Update mit Programmer 1460 [} 8.4.2] Drehschalter Funktion Einstellung für Betrieb 0 - F Geräteadresse [} 5.2] (1-8) Erklärung Die Einstellung ist abhängig von der örtlichen Installation. Siehe verlinktes Kapitel. Fett Werkseinstellung dormakaba Remotleser 91 15 MATRIX − TP4-Client 04047115 - 11/2018... -
Seite 31: Geräteadresse
Mit dem Drehschalter wird die Busadresse des Geräts eingestellt. Die Adresse 0 ist für den Zutrittsmanager reseviert. Drehschalter Drehschalter Position Geräteadresse Position Geräteadresse nicht verwendet 9 - F 9 - 15 04047115 - 11/2018 MATRIX − TP4-Client dormakaba Remotleser 91 15... -
Seite 32: Abschlusswiderstand
RS-485 OPEN OPEN OPEN OPEN 120Ω Zutrittsmanger Busteilnehmer Abschlusswiderstand 4,7 kΩ Sternverdrahtung: Das Gerät (3) ist letzter Teilnehmer. 120 Ω RS-485 4,7kΩ 4,7kΩ 4,7kΩ 4,7kΩ 4,7kΩ Zutrittsmanger Verteiler Abschlusswiderstand unzulässig dormakaba Remotleser 91 15 MATRIX − TP4-Client 04047115 - 11/2018... -
Seite 33: Inbetriebnahme
Den Zutrittsmanager und das Gerät anlegen und konfigurieren Die Konfigurationsdaten übermitteln Zutrittsrechte für die Türe definieren Zutrittsrechte für Personen definieren In bestehenden Systemen müssen nicht alle Schritte ausgeführt werden. 04047115 - 11/2018 MATRIX − TP4-Client dormakaba Remotleser 91 15... -
Seite 34: Zusätzliche Schritte Bei Legic Medien Technologie
- Die Sicherheitskarte C2 wurde zu früh aus dem RFID Feld genommen. - Wenn keine Reaktion: ISO 14443A ist im System nicht aktiviert - Bei Verwendung von SAM+ Medien: es sind keine Kredits vorhanden Die Sicherheitskarte C2 aus dem Feld entfernen. dormakaba Remotleser 91 15 MATRIX − TP4-Client 04047115 - 11/2018... -
Seite 35: Schreib- / Lese-Autorisierung Aufheben
- Die SAM 64 Karte wurde zu früh aus dem RFID Feld genommen - ISO 14443A ist im System nicht aktiviert - Bei Verwendung von SAM+ Medien: es sind keine Kredits vorhanden Die SAM 64 Karte aus dem Feld entfernen. 04047115 - 11/2018 MATRIX − TP4-Client dormakaba Remotleser 91 15... -
Seite 36: Das Gerät Für Mobile Access Initialisieren
Nach nicht erfolgreicher Initialisierung: Keine Signalisierung. – Danach signalisiert das Gerät den im übergeordneten System definierten Grundzu- stand. • Smartphone: – Nach erfolgreicher Initialisierung: Die Serienummer der Erfassungseinheit wird ange- zeigt. dormakaba Remotleser 91 15 MATRIX − TP4-Client 04047115 - 11/2018... -
Seite 37: Bedienung Über Erfassungseinheit
Die hier beschriebenen Signale sind Standardwerte. Durch eine geänderte Konfiguration in der Systemsoftware kann die tatsächliche Signalisierung abweichen. Optisch Akkustisch Bedeutung Bereit für Buchung leuchtet grün ertönt 1 s Berechtigte Buchung leuchtet rot ertönt 1 s inter- Unberechtigte Buchung oder AoC-Fehler mittierend 04047115 - 11/2018 MATRIX − TP4-Client dormakaba Remotleser 91 15... -
Seite 38: Öffnen Mit Smartphone
Das Smartphone vor die Erfassungseinheit halten. Signalisierung Smartphone Das Smartphone zeigt die Zutrittsberechtigung an. Signalisierung Erfassungseinheit Die Systemsoftware bestimmt das Verhalten des Geräts und der Erfassungseinheit. Die Erfassungseinheit signalisiert die Zutrittsberechtigung akustisch und optisch. dormakaba Remotleser 91 15 MATRIX − TP4-Client 04047115 - 11/2018... -
Seite 39: Wartung
̶ ̶ − Die Stromversorgung ausschalten. ð Der Durchgang ist gesperrt. Die Stromversorgung wieder einschalten. ð Das Gerät baut eine Verbindung zu dem Zutrittsmanager auf. ð Nach 3 s ist das Gerät betriebsbereit. 04047115 - 11/2018 MATRIX − TP4-Client dormakaba Remotleser 91 15... -
Seite 40: Gerät Auf Werkseinstellungen Zurücksetzen (Factory Reset)
ð Das Gerät ist wieder in Betrieb. ð Die aktuellen Parameter werden von der Systemsoftware auf das Gerät übertragen. ð Der Durchgang ist wieder für Buchungen bereit. ð Nach 3 s ist das Gerät betriebsbereit. dormakaba Remotleser 91 15 MATRIX − TP4-Client 04047115 - 11/2018... -
Seite 41: Firmware-Update / Legic Os Update
Das Gerät an die Stromversorgung anschließen. ð 2 kurze akustische Signale ertönen, danach blinken Rot und Grün abwechselnd. (Wird der Programmer vor dem Anschließen der Stromversorgung angeschlossen, so entfällt das Blinken.) 04047115 - 11/2018 MATRIX − TP4-Client dormakaba Remotleser 91 15... - Seite 42 ð Grün leuchtet permanent. ð Das Gerät ist wieder in Betrieb. ð Bei online Verbindung lädt das übergeordnete Steuergerät die aktuellen Parameter auf den Leser. ð Der Durchgang ist für Buchungen bereit. dormakaba Remotleser 91 15 MATRIX − TP4-Client 04047115 - 11/2018...
-
Seite 43: Crossgrade
Lesebeispiel Auf ein Gerät mit einer Bxxx–Firmware (MRD) kann nur eine Bxxx–Firmware (MRD) übertra- gen werden. Ein Wechsel des Funktionstyps ist möglich. Ein Wechsel zwischen LEGIC und MIFARE ist möglich. 04047115 - 11/2018 MATRIX − TP4-Client dormakaba Remotleser 91 15... -
Seite 44: Verpackung/Rücksendung
Nicht ordnungsgemäß verpackte Baugruppen und Geräte können durch Beschädigungen wäh- rend des Transports Kosten verursachen. Bitte folgende Hinweise beachten, wenn dormakaba Produkte versendet werden. Dormakaba haftet nicht für Schäden an Produkten, die auf eine unzureichende Verpackung zurückzuführen sind. 9.1 Komplettgeräte Die Originalverpackung ist speziell an das Gerät angepasst. -
Seite 45: Beschriftung
• Adresse Ihres Unternehmens/Ansprechpartners. • Grund der Rücksendung, z. B. Reparaturaustausch. • Aussagekräftige Fehlerbeschreibung. Bei Rücksendungen aus Ländern außerhalb der EU ist zusätzlich eine Zollrechnung mit reellem Zollwert und Zolltarifnummer erforderlich. 04047115 - 11/2018 MATRIX − TP4-Client dormakaba Remotleser 91 15... -
Seite 46: Entsorgung
Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückzugeben. Entsorgung in Deutschland: Die dormakaba EAD GmbH übernimmt nach Nutzungsbeendigung die ordnungsgemäße Ent- sorgung der gelieferten Ware entsprechend den gesetzlichen Regelungen (ElektroG- Gesetz in Deutschland). Anfallende Transportkosten ins Herstellerwerk sind vom Besitzer des Elektro- altgerätes zu tragen. -
Seite 47: Stichwortverzeichnis
36 Grundlegende Sicherheitshinweise 9 Verpackung 44 Identifikationsmerkmalträgern 11 WEEE-Richtlinie 46 Installationsleitungen 22 12 Zutrittsmanager 11, 12, 16, 33 Konfiguration 33 Konformität 19 Legic Connect 12, 36 Mobile Access 11, 12 04047115 - 11/2018 MATRIX − TP4-Client dormakaba Remotleser 91 15...
