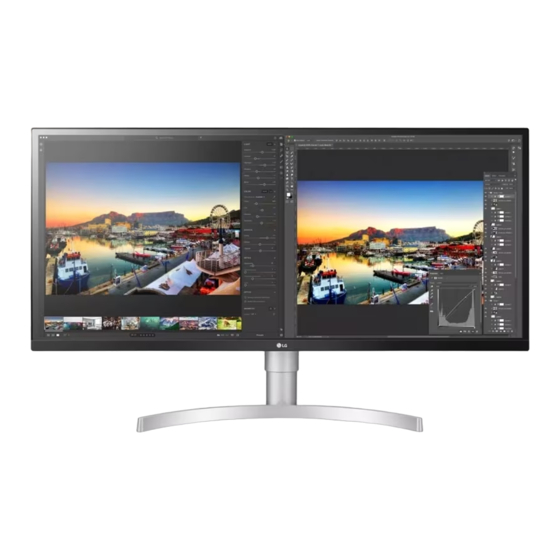

BEnutzErHanDBuCH
LED LCD-MOnItOr
(LED-Monitor*)
* LED-Monitore von LG sind LCD-Monitore mit LED-
Hintergrundbeleuchtung.
Lesen Sie dieses Handbuch aufmerksam durch, bevor Sie Ihr Gerät
zum ersten Mal verwenden, und bewahren Sie es zur späteren
Verwendung auf.
34WL850
34BL850
www.lg.com
Copyright © 2018 LG Electronics Inc. alle rechte vorbehalten.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für LG 34WL850
Inhaltszusammenfassung für LG 34WL850
- Seite 1 * LED-Monitore von LG sind LCD-Monitore mit LED- Hintergrundbeleuchtung. Lesen Sie dieses Handbuch aufmerksam durch, bevor Sie Ihr Gerät zum ersten Mal verwenden, und bewahren Sie es zur späteren Verwendung auf. 34WL850 34BL850 www.lg.com Copyright © 2018 LG Electronics Inc. alle rechte vorbehalten.
-
Seite 2: Inhaltsverzeichnis
INhaLtsvErZEIchNIs LIZENZ Für jedes Modell gelten andere Lizenzen. Weitere Informationen zur Lizenz erhalten Sie unter www.lg.com. LIzEnz ............2 Die Begriffe HDMI und HDMI High-Definition Multimedia Interface InFOrMatIOn: HInWEIS BEzüGLICH OpEn- sowie das HDMI-Logo sind Marken oder eingetragene Marken von SOurCE-SOFtWarE ........ -
Seite 3: Information: Hinweis Bezüglich Open-Source-Software
• Es wird empfohlen, die mitgelieferten Komponenten zu verwenden. • Wenn Sie Kabel verwenden, die nicht von LG zertifiziert wurden, zeigt der Bildschirm eventuell nichts oder Bildrauschen an. • abbildungen in diesem Dokument zeigen typische Schritte und können möglicherweise vom tatsächlichen produkt abweichen. -
Seite 4: Beschreibung Des Produkts Und Seiner Tasten
beschreibung des produkts und seiner tasten bewegen und anheben des monitors Gehen Sie nach den folgenden anweisungen vor, wenn Sie den Monitor bewegen oder anheben, um Kratzer oder Beschädigungen am Monitor zu vermeiden und um unabhängig von Form und Größe einen sicheren transport zu gewährleisten. -
Seite 5: Installation Auf Einem Tisch
Installation auf einem tisch anpassen der standhöhe • Heben Sie den Monitor an, und stellen Sie ihn aufrecht auf den tisch. achten Sie auf einen abstand von Stellen Sie den an der Ständerplatte montierten Monitor aufrecht auf. mindestens 100 mm zur Wand, um eine ausreichende Belüftung zu gewährleisten. Halten Sie den Monitor sicher mit beiden Händen fest, und passen Sie die Höhe an. -
Seite 6: Verwenden Des Kensington-Schlosses
verwenden des Kensington-schlosses Installieren der wandmontageplatte Der anschluss für das Kensington-Sicherheitssystem befindet sich auf der unterseite des Monitors. Dieser Monitor erfüllt alle anforderungen für die Wandmontageplatte bzw. sonstige kompatible Geräte. Weitere Informationen zur Installation und Verwendung finden Sie in der Bedienungsanleitung für das hINwEIs Kensington-Schloss oder auf der Website http://www.kensington.com. - Seite 7 Wird der Monitor an der Decke oder einer geneigten Wand montiert, kann er möglicherweise herunterfallen, wandhalterung (mm) 100 x 100 und es kann zu Verletzungen kommen. Verwenden Sie eine zugelassene Wandhalterung von LG, und wenden standardschraube M4 x L10 Sie sich an Ihren Händler vor Ort oder an qualifiziertes Fachpersonal.
-
Seite 8: Verwenden Des Monitors
vErwENDEN DEs moNItors Displayport-anschluss Dieser anschluss überträgt digitale Video- und audiosignale vom pC an den Monitor. • Die abbildungen in dieser anleitung können vom tatsächlichen produkt abweichen. hINwEIs Drücken Sie auf die Joystick-taste, wechseln Sie zu Einstellungen Eingang, und wählen Sie dann die •... -
Seite 9: Anschließen An Av-Geräte
Anschließen an AV-Geräte VORSICHT • Vorsicht bei der Verwendung eines USBGeräts HDMI-Anschluss - Ein USB-Gerät, das mit einem automatischen Erkennungsprogramm installiert wurde oder einen eigenen Treiber verwendet, wird möglicherweise nicht erkannt. HDMI überträgt Video- und Audiosignale von Ihrem AV-Gerät an den Monitor. - Einige USB-Geräte werden möglicherweise nicht unterstützt oder funktionieren nicht korrekt. -
Seite 10: Kopfhöreranschluss
Kopfhöreranschluss Fall 2: HDMI/DP (DisplayPort)-Eingang Schließen Sie Peripheriegeräte über den Kopfhörerausgang an den Monitor an. Mit dem USB IN-Anschluss verbundene Peripheriegeräte können über den PC gesteuert werden. [Verwendung eines USB-C-A-Kabels] HINWEIS Um USB 3.0 zu verwenden, schließen Sie das USB-C-A-Kabel des Monitors an den PC an. •... -
Seite 11: Benutzereinstellungen
bENutZErEINstELLuNgEN hINwEIs • Das OSD-Menü (On Screen Display) Ihres Monitors kann sich leicht von dem in diesem Handbuch beschriebenen Menü unterscheiden. aktivieren des hauptmenüs Drücken Sie die Joystick-taste auf der unterseite des Monitors. Bewegen Sie den Joystick auf-/abwärts und nach links/rechts, um die Optionen einzustellen. Drücken Sie ein weiteres Mal auf die Joystick-taste, um das Hauptmenü... -
Seite 12: Hauptmenüfunktionen
hauptmenüfunktionen hauptmenü beschreibung Eingang Legt den Eingangsmodus fest. ausschalten ausschalten Der Monitor wird ausgeschaltet. Einstellungen Konfiguriert die Bildschirmoptionen. verlassen Einstel- Eingang lungen spiel modus Legt den Spiel Modus für Spiele fest. verlassen Verlässt das Hauptmenü. spiel modus menüeinstellungen Drücken Sie zum aufrufen des OSD-Menüs auf die Joystick-taste an der unterseite des Monitors, und rufen Sie dann das Einstellungen auf. Bewegen Sie den Joystick auf-/abwärts und nach links/rechts, um die Optionen einzustellen. - Seite 13 schnelleinstellungen Einstellungen > beschreibung schnelleinstellungen helligkeit Ermöglicht die Einstellung der Helligkeit. automatische helligkeit Optimiert automatisch die Helligkeit, um die umgebungsbeleuchtung anzupassen. Kontrast Dient zur Einsteellung des Kontrastes des Bildschirms. regelt die Lautstärke. Lautstärke hINwEIs • Sie können stumm / ton an einstellen, indem Sie die Joystick-taste im Lautstärke-Menü bewegen. Maxxaudio®...
-
Seite 14: Beschreibung
Eingang Einstellungen > Eingang beschreibung Eingangsliste auswahl des Eingangsmodus. Stellt das Bildschirmformat ein. vollbild zeigt das Video unabhängig vom eingehenden Videosignal im Breitbildmodus an. original zeigt das Video je nach Seitenverhältnis beim eingehenden Videosignal an. seitenverhältnis Just scan Das Format ist nicht vom Original aus eingestellt. cinema 1 Vergrößert den Bildschirm auf das Bildformat 21:9. -
Seite 15: Thunderbolt
[pbp] Einstellungen > Eingang beschreibung zeigt die über zwei Eingänge empfangenen Bilder auf einem einzigen Monitor an. haupteingangsliste Weitere Informationen zu möglichen pBp-Kombinationen finden Sie in der folgenden tabelle. subeingangsliste unteranzeige (rechts) pbp-anschluss Eingangsliste hDmI 1 hDmI 2 Displayport thunderbolt hDmI 1 hDmI 2 hauptanzeige (Links) - Seite 16 bild hINwEIs • Der einstellbare bildmodus hängt vom Eingangssignal ab. [bildmodus am sDr(Non hDr)-signal] Einstellungen > bild beschreibung anwender Ermöglicht dem Benutzer das Einstellen der einzelnen Elemente. Lebendig Erhöht den Kontrast, Helligkeit und die Schärfe um natürlichere Bilder anzuzeigen. Optimieren Sie den Bildschirm für hohen Dynamikbereich. hDr Effekt Leser Optimiert den Bildschirm zum Lesen von Dokumenten.
- Seite 17 [bildmodus am hDr-signal] Einstellungen > bild beschreibung anwender Ermöglicht dem Benutzer das Einstellen der einzelnen Elemente. Lebendig Optimiert den Bildschirm für HrD-lebendige Farben. standard Optimiert den Bildschirm für HDr-Videos. cinema Optimiert den Bildschirm für HDr-Videos. Dieser Modus ist für FpS-Spiele optimiert.Er eignet sich für sehr dunkle FpS-Spiele. bildmodus Dieser Modus ist für rtS-Spiele optimiert.
- Seite 18 Einstellungen > bild beschreibung helligkeit Ermöglicht die Einstellung der Helligkeit. automatische helligkeit Optimiert automatisch die Helligkeit, um die umgebungsbeleuchtung anzupassen. Kontrast Dient zur Einsteellung des Kontrastes des Bildschirms. schärfe Stellt die Bildschärfe ein. hoch Optimiert den Bildschirm für kristallklare Bilder. am besten geeignet für hochauflösende Videos oder Spiele. Optimiert den Bildschirm für komfortables Betrachten mit Bildern im mittleren Bereich zwischen niedrigen und mittel hohen Modi.
- Seite 19 Einstellungen > bild beschreibung Stellt in abhängigkeit von der Geschwindigkeit des Bildschirms die reaktionszeit für die Bildanzeige ein. Für normale umgebungen wird die Einstellung schnell empfohlen. Bei sich schnell bewegenden Bildern wird die Einstellung schneller empfohlen. Die Einstellung schneller kann zum Einbrennen von Bildern führen. reaktionszeit schneller Setzt die reaktionszeit auf „Schneller“.
- Seite 20 Einstellungen > bild beschreibung modus 1, Je höher der Gamma-Wert, desto dunkler wird das Bild. umgekehrt wird das Bild heller, je niedriger der modus 2, Gamma-Wert ist. gamma modus 3 modus 4 Wenn Sie die Gammaeinstellungen nicht anpassen möchten, wählen Sie modus 4. Stellen Sie Ihre eigene Farbtemperatur ein.
- Seite 21 Einstellungen > ton beschreibung regelt die Lautstärke. Lautstärke hINwEIs ▼ • „stumm“ bzw. „ton „Lautstärke“ Sie können die Funktion zur an“ der Stummschaltung einstellen, indem Sie die Joystick-taste im menü nach bewegen. Maxxaudio® von Waves, Empfänger einer technischen GraMMY auszeichnung® ist eine Suite von Studio-Qualität Klang Werkzeuge für ein hervorragendes Hörerlebnis.
-
Seite 22: Allgemein
allgemein Einstellungen > allgemein beschreibung sprache zum Festlegen der Sprache des OSD-Menüs. Spart Energie mithilfe von Helligkeitskompensations algorythmen. hoch Spart Energie durch die Verwendung der hocheffizienten smart ENErgY savINg-Funktion. Niedrig Spart Energie durch die Verwendung der stromsparenden smart ENErgY savINg-Funktion. smart ENErgY savINg Deaktiviert die Funktion. - Seite 23 Einstellungen > allgemein beschreibung Stellen Sie die Displayport/thunderbolt-Version auf die gleiche Version ein, wie die des angeschlossenen externen Geräts. (1.4, 1.2, und 1.1) Displayport-version um die HDr-Funktion zu verwenden, stellen Sie 1.4 ein. hDmI Kompatibilitätsmodus Funktion kann alte Geräte erkennen, die HDMI 2.0 nicht unterstützen. aktivieren hDmI Kompatibilitätsmodus.
-
Seite 24: Fehlerbehebung
fEhLErbEhEbuNg auf dem bildschirm wird nichts angezeigt. • Ist das Stromkabel des Monitors eingesteckt? prüfen Sie, ob das Stromkabel korrekt in die Steckdose eingesteckt ist. • Leuchtet die power-LED? überprüfen Sie den anschluss des netzkabels, und drücken Sie die Ein-/ausschalttaste. •... - Seite 25 Der bildschirm ändert das bild nicht. • Bleibt das Bild hängen, wenn der Monitor Durch das anzeigen eines Standbilds über einen längeren zeitraum kann der Bildschirm beschädigt werden, und das Bild wird eingebrannt. ausgeschaltet wird? • Verwenden Sie einen Bildschirmschoner, um die Lebensdauer des Monitors zu verlängern. Die bildschirmanzeige ist instabil und zittert.
- Seite 26 „Nicht erkannter monitor, plug and play (vEsa DDc)-monitor gefunden“? • Haben Sie den Bildschirmtreiber installiert? Bitte Installieren Sie unbedingt den Bildschirmtreiber von unserer Website: http://www.lg.com. • prüfen Sie, ob die Grafikkarte die plug and play-Funktion unterstützt.
-
Seite 27: Technische Daten
tEchNIschE DatEN farbtiefe 8-Bit-/10-Bit-Farbtiefe wird unterstützt. Max. auflösung 3440 x 1440 bei 75 Hz auflösung Empfohlene auflösung 3440 x 1440 bei 60 Hz nennleistung 19,5 V 8,0 a Betriebsmodus: 70 W (typisch)* stromquellen Stromverbrauch ruhemodus: ≤ 1,2 W** ausgeschaltet: ≤ 0,3 W typ aCC-Latp1, SHEnzHEn HOnOr ELECtrOnIC CO.,LtD. Netzstecker ausgang: 19,5 V 10,8 a... - Seite 28 werksunterstützungsmodus (preset mode, pc) voreingestellter modus horizontale frequenz (khz) vertikale frequenz (hz) polarität (h/v) anmerkungen 640 x 480 31,469 59,94 640 x 480 37,5 Freesync only 800 x 600 37,879 60,317 800 x 600 46,875 75,0 Freesync only 720 x 480 31,47 59,94 HDMI compatibility only...
-
Seite 29: Hdmi-Timing (Video)
hDmI-timing (video) werksunterstützungsmodus horizontale frequenz (khz) vertikale frequenz (hz) 480p 31,47 576p 31,25 720p 37,5 720p 1080p 56,25 1080p 67,5 2160p... - Seite 30 Die Modellnummer und Seriennummer des produkts befinden sich auf der rückseite und auf einer Seite des produkts. notieren Sie die nummer, falls Sie Service benötigen. Modell Seriennummer...
