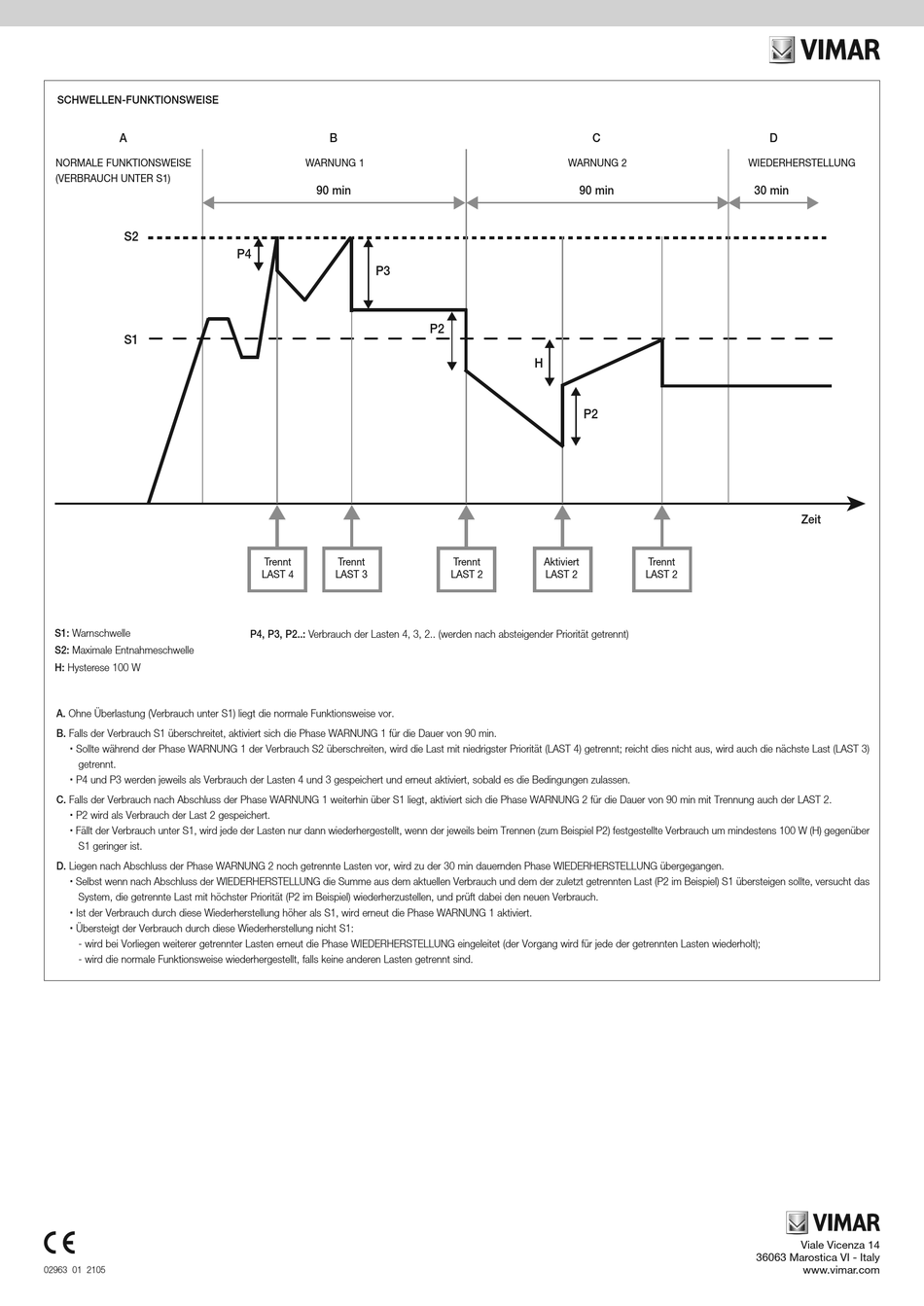

SCHWELLEN-FUNKTIONSWEISE
A
NORMALE FUNKTIONSWEISE
(VERBRAUCH UNTER S1)
S2
S1
S1: Warnschwelle
S2: Maximale Entnahmeschwelle
H: Hysterese 100 W
A. Ohne Überlastung (Verbrauch unter S1) liegt die normale Funktionsweise vor.
B. Falls der Verbrauch S1 überschreitet, aktiviert sich die Phase WARNUNG 1 für die Dauer von 90 min.
Sollte während der Phase WARNUNG 1 der Verbrauch S2 überschreiten, wird die Last mit niedrigster Priorität (LAST 4) getrennt; reicht dies nicht aus, wird auch die nächste Last (LAST 3)
getrennt.
P4 und P3 werden jeweils als Verbrauch der Lasten 4 und 3 gespeichert und erneut aktiviert, sobald es die Bedingungen zulassen.
C. Falls der Verbrauch nach Abschluss der Phase WARNUNG 1 weiterhin über S1 liegt, aktiviert sich die Phase WARNUNG 2 für die Dauer von 90 min mit Trennung auch der LAST 2.
P2 wird als Verbrauch der Last 2 gespeichert.
Fällt der Verbrauch unter S1, wird jede der Lasten nur dann wiederhergestellt, wenn der jeweils beim Trennen (zum Beispiel P2) festgestellte Verbrauch um mindestens 100 W (H) gegenüber
S1 geringer ist.
D. Liegen nach Abschluss der Phase WARNUNG 2 noch getrennte Lasten vor, wird zu der 30 min dauernden Phase WIEDERHERSTELLUNG übergegangen.
Selbst wenn nach Abschluss der WIEDERHERSTELLUNG die Summe aus dem aktuellen Verbrauch und dem der zuletzt getrennten Last (P2 im Beispiel) S1 übersteigen sollte, versucht das
System, die getrennte Last mit höchster Priorität (P2 im Beispiel) wiederherzustellen, und prüft dabei den neuen Verbrauch.
Ist der Verbrauch durch diese Wiederherstellung höher als S1, wird erneut die Phase WARNUNG 1 aktiviert.
Übersteigt der Verbrauch durch diese Wiederherstellung nicht S1:
- wird bei Vorliegen weiterer getrennter Lasten erneut die Phase WIEDERHERSTELLUNG eingeleitet (der Vorgang wird für jede der getrennten Lasten wiederholt);
- wird die normale Funktionsweise wiederhergestellt, falls keine anderen Lasten getrennt sind.
02963 01 2105
B
WARNUNG 1
90 min
P4
P3
Trennt
Trennt
LAST 4
LAST 3
P4, P3, P2..: Verbrauch der Lasten 4, 3, 2.. (werden nach absteigender Priorität getrennt)
C
WARNUNG 2
90 min
P2
H
P2
Trennt
Aktiviert
LAST 2
LAST 2
D
WIEDERHERSTELLUNG
30 min
Zeit
Trennt
LAST 2
