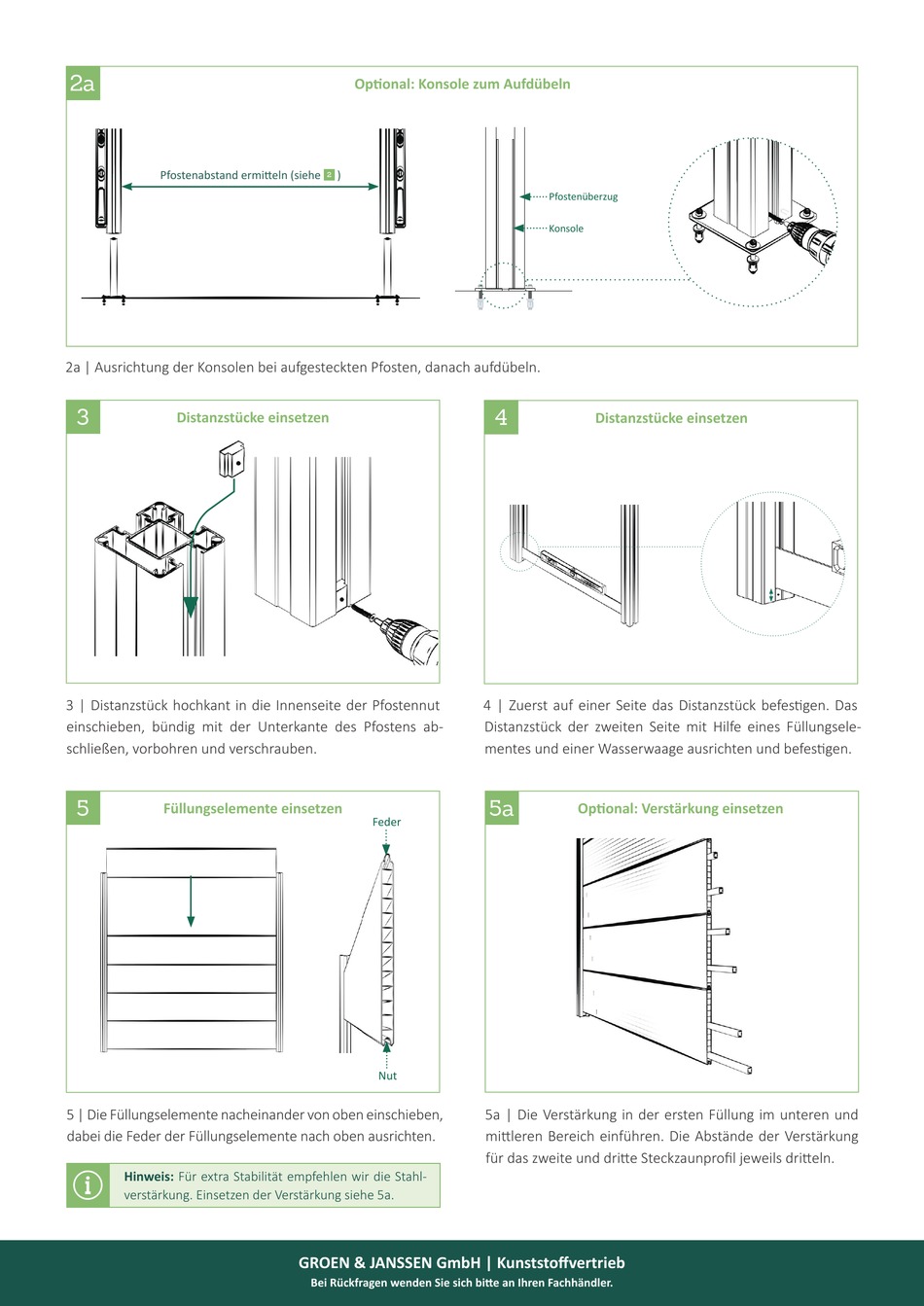

GroJa BasicLine Montage- Und Pflegeanleitung Seite 3

2a
Pfostenabstand ermi eln (siehe
Pfostenabstand = Füllungsbreite - 20 mm
2a | Ausrichtung der Konsolen bei aufgesteckten Pfosten, danach aufdübeln.
3
Distanzstücke einsetzen
3 | Distanzstück hochkant in die Innenseite der Pfostennut
einschieben, bündig mit der Unterkante des Pfostens ab-
schließen, vorbohren und verschrauben.
5
Füllungselemente einsetzen
5 | Die Füllungselemente nacheinander von oben einschieben,
dabei die Feder der Füllungselemente nach oben ausrichten.
Hinweis: Für extra Stabilität empfehlen wir die Stahl-
verstärkung. Einsetzen der Verstärkung siehe 5a.
Op onal: Konsole zum Aufdübeln
)
2
Feder
Nut
GROEN & JANSSEN GmbH | Kunststoff vertrieb
Bei Rückfragen wenden Sie sich bi e an Ihren Fachhändler.
Pfostenüberzug
Konsole
4
Distanzstücke einsetzen
4 | Zuerst auf einer Seite das Distanzstück befes gen. Das
Distanzstück der zweiten Seite mit Hilfe eines Füllungsele-
mentes und einer Wasserwaage ausrichten und befes gen.
5a
Op onal: Verstärkung einsetzen
5a | Die Verstärkung in der ersten Füllung im unteren und
mi leren Bereich einführen. Die Abstände der Verstärkung
für das zweite und dri e Steckzaunprofi l jeweils dri eln.
