DE

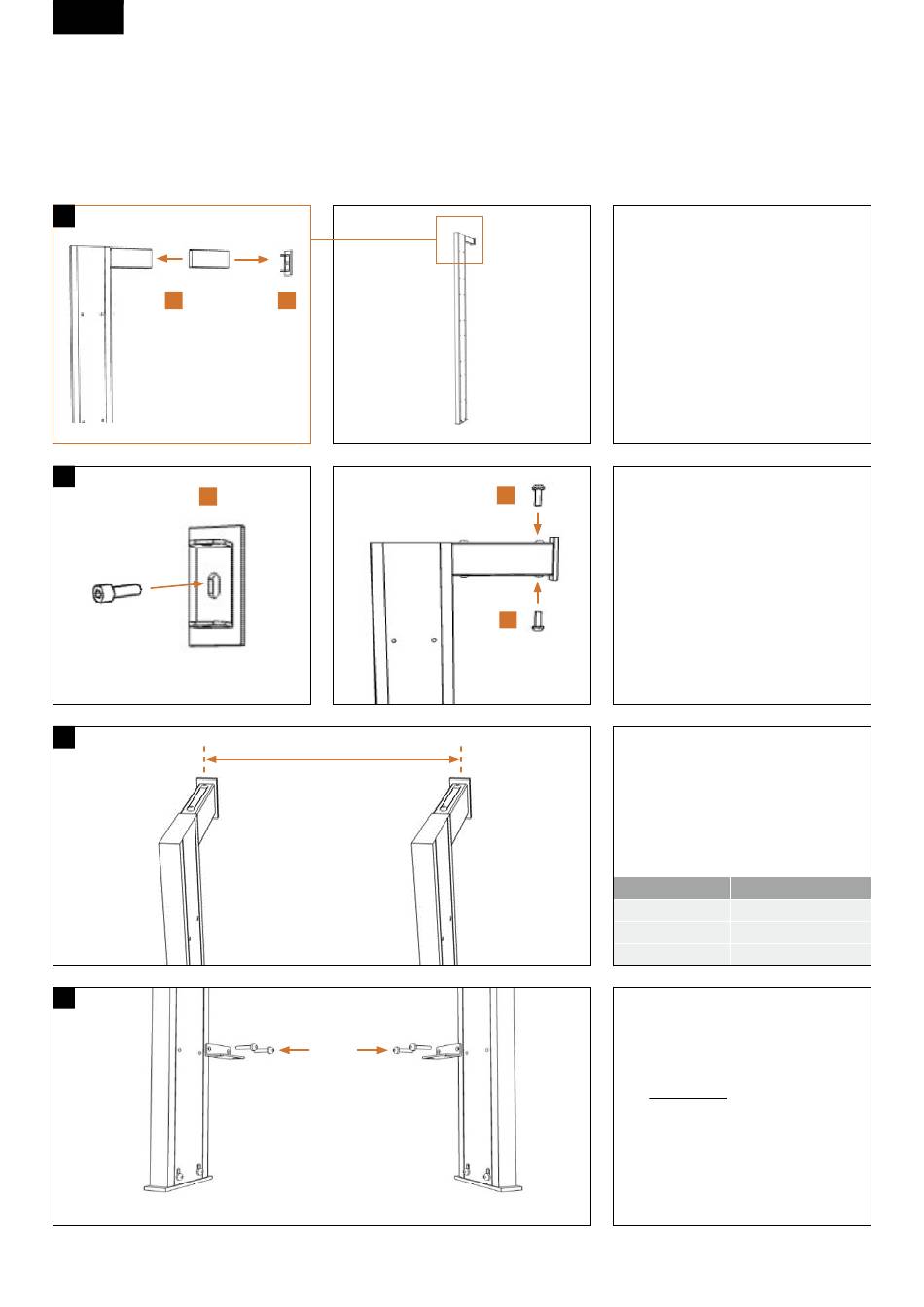

Lieferumfang
1 × Inbusschlüssel
„
Wanddübel und Schraube ( je 1 Stück pro Seiten-/Mittelstütze)
„
Sechskantschrauben (Anzahl entsprechend der Höhe
„
und Anzahl der Einbauten)
2 × Befestigungswinkel pro Fachboden bzw. pro Box,
„
lackiert in der Farbe des Einbauelements
1.
2
2.
1
3 .
4 .
02
1
Abstand Bohrlöcher
Achtung:
Für den Transport werden die Winkel unter die Box bzw. den
Fachboden geschraubt. Zur Montage müssen die Winkel daher
erst abgeschraubt werden!
Position Seitenstütze:
Seitenstütze und Wandbefestigung (1 - 2)
zusammenstecken, um die Position für
das Wandanschlussstück (1) zu ermitteln.
Wandmontage Seitenstütze:
2
Den Wandanschluss (1) mit Dübel und
Schraube an der Wand montieren.
Seitenstütze und die Teleskop-Wand-
befestigung (2 - 3) mit den 2 Schrauben
fixieren.
3
Wandmontage weitere Seitenstütze/
Mittelstütze:
Position für weitere Wandstütze wie in
1. und 2. beschrieben.
Breite Fachböden
Die Winkel sind passend zum Fachboden
bzw. zur Box lackiert. Die entsprechenden
Winkel beidseitig an die gewünschte
Position montieren und dabei die Schrau-
ben fest anziehen.
Boxen Bohrloch-Abstand
60 cm
62,4 cm
90 cm
92,4 cm
120 cm
122,4 cm
