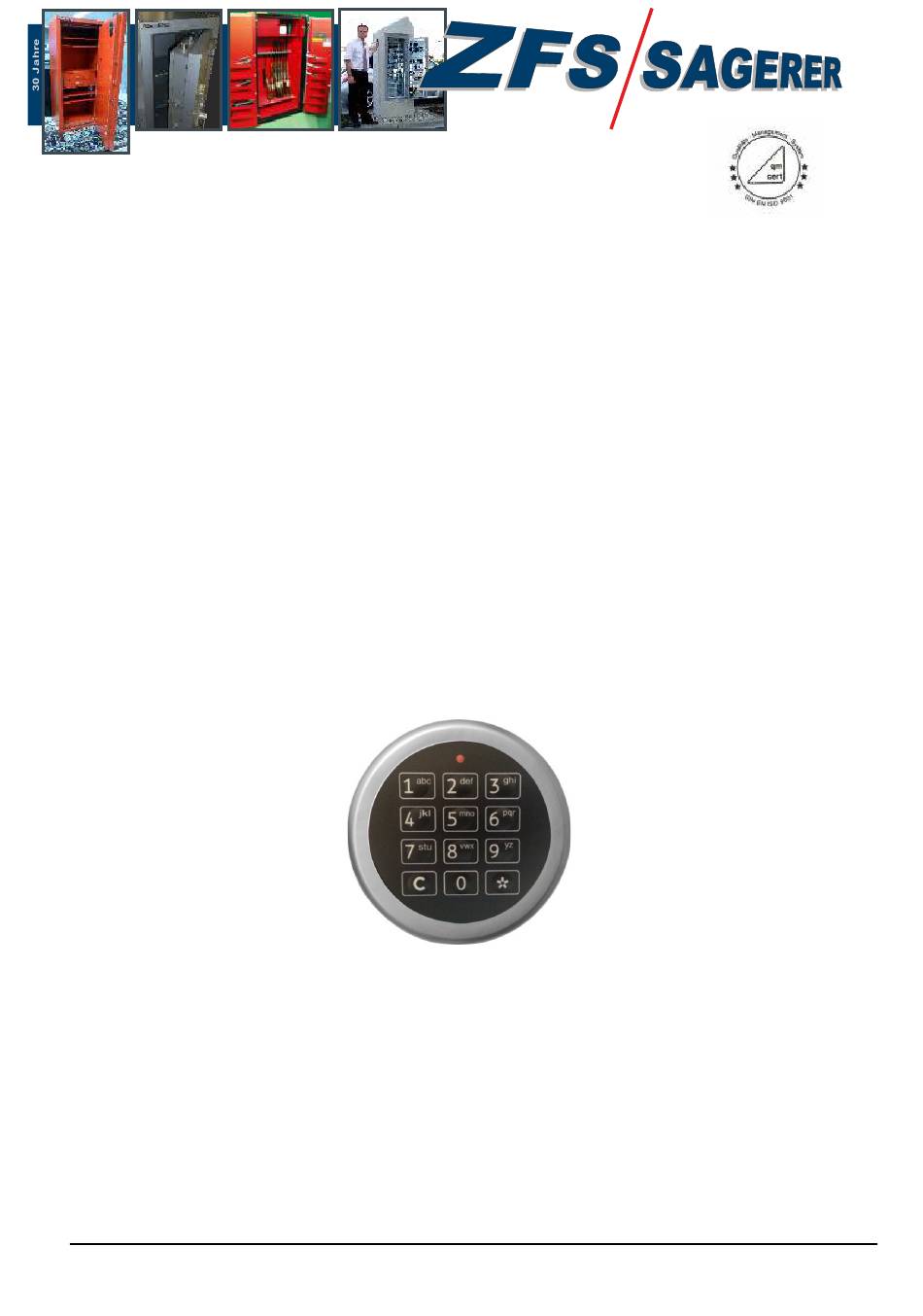

- Seite 1 Tresore Sicherheitstechnik Emmericher Straße 19 90411 Nürnberg Telefon 0911 / 933 88 -0 Telefax 0911 / 933 88 88 info@sagerer-tresore.de Bedienungsanleitung Elektronisches Hochsicherheitsschloss Motorschloss (ML-18-1-Bu) -Business- Serie Stellar ML-18-1 Universal / Grand und Grand Direct...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung Motorschloss Stellar ML-18-1 (Business) Inhaltsverzeichnis 1. Allgemeine Hinweise ..............................3 2. Funk onsübersicht und Beschreibung ........................4 3. Öffnen / Schließen ..............................6 3.1 Öffnen ........................................6 3.2 Schließen ........................................ 7 4. Umstellen des Codes ..............................7 5. Benutzer anlegen oder löschen ..........................8 6. -
Seite 3: Allgemeine Hinweise
Bedienungsanleitung Motorschloss Stellar ML-18-1 (Business) 1. Allgemeine Hinweise Bevor Sie Änderungen am Schloss vornehmen lesen Sie bi e die Bedienungsanleitung sorgfäl g durch. · Fehlbedienungen fallen nicht unter Garan eansprüche. Während der Codeeingabe achten Sie bi e darauf, dass der Code nicht durch andere Personen eingesehen ·... -
Seite 4: Funk Onsübersicht Und Beschreibung
Bedienungsanleitung Motorschloss Stellar ML-18-1 (Business) · Ist der Master bzw. Benutzercode nicht mehr bekannt kann das Schloss mit Hilfe des Supercodes geöffnet werden. Änderung der Schlosseinstellungen können nur bei geöffnetem Schloss durchgeführt werden. · Um vorherige ungewollte Tastendrücke zu löschen empfehlen wir vor Beginn eines Programmiervorganges zu drücken. - Seite 5 Bedienungsanleitung Motorschloss Stellar ML-18-1 (Business) Blockierung des Riegelschiebers Die Blockierung des Riegelschiebers wird mit 2 langen Signaltönen verbunden mit dem Leuchten der roten LED angezeigt. Die Besei gung der Blockierung wird im Punkt Fehlerbeschreibung beschrieben. Codeeingabe Die Codeeingabe muss immer mit dem aktuell gül gen Code erfolgen. In den aufgeführten Beispielen wird der Vorgang für die Codeeingabe auf Basis des voreingestellten Werkscode beschrieben.
-
Seite 6: Öffnen / Schließen
Bedienungsanleitung Motorschloss Stellar ML-18-1 (Business) einer eine op onalen Ausleseso ware verbunden mit einer op onalen Hardwareanpassung. Die op onale Ausleseso ware wird in Dokumenta on „Ausleseso ware“ beschrieben. Supercode Der Supercode ist ein No allcode. Mit dem Supercode können Sie das Schloss öffnen, den Master auf den Mastercode 111111 zurücksetzen und Schlossprogrammierungen durchführen. -
Seite 7: Schließen
Bedienungsanleitung Motorschloss Stellar ML-18-1 (Business) Nach einer falschen Codeeingabe kann der Vorgang noch dreimal wiederholt werden. Nach viermaliger Falscheingabe tritt eine Sperrzeit von 5 Minuten in Kra (Manipula onssperre). Während der Manipula onssperre leuchtet die LED alle 8 Sekunden kurz auf (siehe Punkt 10). Bi e vermeiden Sie während der Manipula onssperre das Drücken einer Taste. -
Seite 8: Benutzer Anlegen Oder Löschen
Bedienungsanleitung Motorschloss Stellar ML-18-1 (Business) Nach dem Ertönen eines langen Signaltones wurde der Öffnungscode wegen einer Falscheingabe nicht geändert. Der alte Code ist noch ak v. Den Vorgang muss wiederholt werden. Der Signalton erfolgt in Verbindung mit einer LED-Anzeige. Nach erfolgreicher Codeänderung muss der neue Öffnungscode durch mehrfaches Öffnen und Schließen, bei geöffneter Tür, getestet werden. -
Seite 9: Schlossmodus Einstellen
Bedienungsanleitung Motorschloss Stellar ML-18-1 (Business) 6. Schlossmodus einstellen Das Schloss kann nur vom Master (Benutzer 0) für die nachfolgend genannten Anwendungsbereiche eingestellt werden. Modus Beschreibung Tresormodus (Standardeinstellung): Eine programmierte Öffnungsverzögerung gilt für alle Benutzer (0-9). Geldtransportmodus: Eine programmierte Öffnungsverzögerung gilt für die Benutzer 0-6. Die Benutzer 7-9 können die Öffnungsverzögerung umgehen. -
Seite 10: Öffnungsprotokoll Abfragen
Bedienungsanleitung Motorschloss Stellar ML-18-1 (Business) 8. Öffnungsprotokoll abfragen Das Schloss speichert Ereignisse die letzten 32 Benutzer die es geöffnet haben. Dieses Protokoll kann von allen Benutzern abgefragt werden. Die Ausgabe erfolgt durch unterschiedliche Anzahl von akus schen op schen Signalen gemäß der unten aufgeführten Tabelle. Das jüngste Ereignis wird als erstes Ereignis ausgegeben. (im geöffneten Schlosszustand) Taste Signal... -
Seite 11: Supercode Funk Onen
Bedienungsanleitung Motorschloss Stellar ML-18-1 (Business) 9. Supercode Funk onen 1 1 1 1 1 1 1 Der Supercode ist werkssei g auf (7x1) eingestellt. Mit dem Supercode kann das Schloss geöffnet und der Mastercode zurücksetzt werden. Bi e ändern Sie den Code vor Inbetriebnahme Ihres Schlosses. -
Seite 12: Mastercode Mi Els Supercode Zurücksetzen
Bedienungsanleitung Motorschloss Stellar ML-18-1 (Business) Nach korrekter Codeeingabe und vollständigen Zurückfahren des Motorriegels vom Schloss kann die Tür über den Türgriff geöffnet werden. Während des zurückfahren des Motorriegels leuchtet die rote LED. Betä gen Sie den Griff frühestens 3 sec. nach der Codeeingabe. Um Schlossbeschädigungen zu vermeiden, drehen Sie den Türgriff... -
Seite 13: Mit Zwei Benutzercodes Öffnen
Bedienungsanleitung Motorschloss Stellar ML-18-1 (Business) Bei Ertönen eines langen Signals wurde der Modus wegen einer Falscheingabe nicht geändert. Sie müssen den Vorgang wiederholen. 10.2 Mit zwei Benutzercodes öffnen Taste Signal Beschreibung 1.Eingabe starten 1.Benutzer ID (0-9) 1.Öffnungscode eingeben (nach jedem Tastendruck) 1. -
Seite 14: Öffnungsverzögerung (Öv) Ak Vieren / Deak Vieren
Bedienungsanleitung Motorschloss Stellar ML-18-1 (Business) 11.1 Öffnungsverzögerung (ÖV) ak vieren / deak vieren Die Ak vierung / Deak vierung der Öffnungsverzögerung ist nur durch den Master (Benutzer 0) möglich. (im geöffneten Schlosszustand) Taste Signal Beschreibung Programmierung starten 3sec 3sec Benutzer ID (Master) Mastercode eingeben (nach jedem Tastendruck) Modusauswahl... -
Seite 15: Öffnen Bei Ak Ver Öffnungsverzögerung (Öv) Mit Dem Öffnungszei Enster (Öz)
Bedienungsanleitung Motorschloss Stellar ML-18-1 (Business) 11.3 Öffnen bei ak ver Öffnungsverzögerung (ÖV) mit dem Öffnungszei enster (ÖZ) Taste Signal Beschreibung Programmierung starten 1.Benutzer ID (0-9)* 1.Öffnungscode eingeben* (nach jedem Tastendruck) Start Öffnungsverzögerung Öffnungsverzögerung Keine Codeeingabe möglich 8sec 8sec ..ak v Ende Start Öffnungszei enster Öffnungsverzögerung... -
Seite 16: Überprüfung Türanschlag/Verriegelungszustand Schloss/Automa Sches Verriegeln
Bedienungsanleitung Motorschloss Stellar ML-18-1 (Business) 12. Überprüfung Türanschlag/Verriegelungszustand Schloss/automa sches Verriegeln Standardmäßig ist das Schloss mit der Schlossfunk on ohne Türüberwachung (Schlossfunk on 0) programmiert. Um die Schlossfunk on 1 „Schlossfunk on mit Türüberwachung, ohne automa sches Verriegeln“ bzw. die Schlossfunk on 2 „Schlossfunk on mit Türüberwachung und automa schen verriegeln“ zu ak vieren muss ein op onal erhältlicher Türmagnet mon ert werden. -
Seite 17: Stromversorgung
Bedienungsanleitung Motorschloss Stellar ML-18-1 (Business) 13. Stromversorgung 13.1 Ba eriewechsel Die Stromversorgung erfolgt durch eine 9V-Blockba erie (Achtung, nur Alkaline oder Lithium Ba erien verwenden). Je nach Tastatur ist das Ba eriefach im Safe bzw. in der Tastatur. Befindet sich die Ba erie im Safe so ist das Ba eriefach je nach Schranktype in der Türumleibung oder direkt an der Türinnenseite sichtbar eingebaut. -
Seite 18: Signaltabelle
Bedienungsanleitung Motorschloss Stellar ML-18-1 (Business) 15. Signaltabelle Funk on kurz lang LED - rot Allgemeine Funk onen der Eingabe Betä gen von Ziffern, C und *-Taste 1 mal Abschluss einer rich gen Programmiereingabe 2 mal Abschluss einer falschen Programmiereingabe 1 mal Rich ge Öffnungscodeeingabe 1 mal (1 x LED und 1 x Ton/LED) -
Seite 19: Hilfe Bei Problemen/Fehlbedienungen/Blockierung
Bedienungsanleitung Motorschloss Stellar ML-18-1 (Business) 16. Hilfe bei Problemen/Fehlbedienungen/Blockierung Sollte es bei der Bedienung Ihres Motorschlosses zu Fehlbedienungen kommen, z.B. Ihr Schloss nimmt keinen Code an, Schloss öffnet trotz rich ger Codeeingabe nicht, Schloss lässt sich nicht umprogrammieren, Sie nehmen Ton-LED-Signale wahr und können diese nicht zuordnen bzw. ähnlichen gehen Sie bi e wie folgt vor: Prüfen Sie ob Ihr Schloss auf beliebige Tastendrücke reagiert. -
Seite 20: Kurzbedienungsanleitung Motorschloss Stellar „Ml-18-1-Bu" Seite 1 Von 2
Bedienungsanleitung Motorschloss Stellar ML-18-1 (Business) Kurzbedienungsanleitung Motorschloss Stellar „ML-18-1-Bu“ Seite 1 von 2 a) Öffnen mit Benutzercode (0 – 9)* Taste Signal Beschreibung Codeeingabe starten Benutzer-ID (0-9) Öffnungscode eingeben/ (nach jedem Tastendruck) LED leuchtet während des Motorrriegel öffnet ……… Öffnungsvorganges Abschluss offen falsch... -
Seite 21: Kurzbedienungsanleitung Motorlock „Ml-18-1-Bu" Seite 2 Von 2
Bedienungsanleitung Motorschloss Stellar ML-18-1 (Business) Kurzbedienungsanleitung MotorLock „ML-18-1-Bu“ Seite 2 von 2 d) Öffnen - Supercode* Taste Signal Beschreibung Supercodeöffnung starten 9sec 9sec aktuellen Supercode eingeben (nach jedem Tastendruck) Motorrriegel LED leuchtet während des ……… öffnet Öffnungsvorganges Signal zum Ende offen Fehler Öffnungsvorganges...
