2
Stellen Sie an der Vorderseite des Mbox Pro-
Interface den Schalter zum Umschalten zwischen
vorne und hinten auf „hinten" oder den Mic/Line-
Schalter auf „Line" (dem jeweiligen Kanal entspre-
chend).
3
Drehen Sie an der Vorderseite des Mbox Pro-
Interface den Master-Lautstärkeregler auf den ge-
wünschten Wert.
4
Stellen Sie die optimale Lautstärke für das Instru-
ment ein. Die optimale Lautstärke für die meisten
Keyboards liegt normalerweise zwischen 80 und
100 Prozent der maximalen Lautstärke.
5
Verwenden Sie an der Rückseite des Mbox Pro-
Interface den Schalter für den Eingangspegel für
die Einstellungen des +4/–10-Line-Pegels für den
Eingang (jeweils für jedes Stereopaar1/2 und 3/4).
In der Losgelassen-Position ist der Pegel auf „+4"
gestellt. In der Gedrückt-Position ist er auf „(–10)"
gestellt.
So verwenden Sie die Line-Eingänge für den Aux-
Eingang 5/6:
Schließen Sie das Keyboard, das Mischpult oder
ein anderes Linepegel-Gerät an die Eingänge des
Aux-Eingangs 5/6 (L und R) an.
Anschließen von DJ-Geräten
So verwenden Sie die Aux-Eingänge 5/6:
Schließen Sie das DJ-Mischpult, den DVD-Player
oder ähnliche Ausgänge an die Eingänge des Aux-
Eingangs 5/6 (L und R) an.
Es gibt keinen RIAA-Vorverstärker bzw. keine
Erdungsklemme am Mbox Pro-Interface. Schließen
Sie deshalb vor dem Anschließen an das Mbox
Pro-Interface einen Plattenspieler an ein Mischpult
oder einen Phone-Vorverstärker.
Für die Aux-Eingänge 5/6 hat die 1/8-Zoll-Buchse
Vorrang vor den Cinchbuchsen.
22

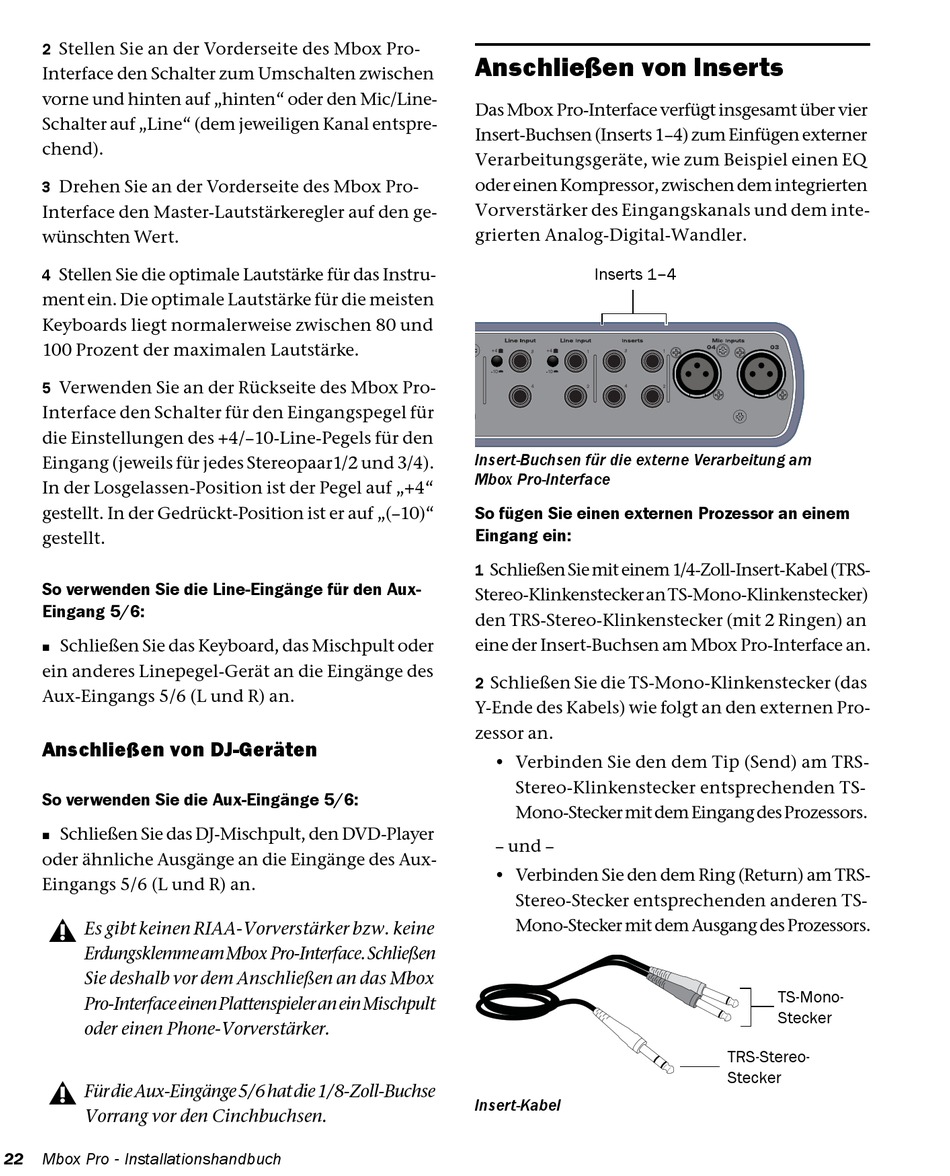

Mbox Pro - Installationshandbuch
Anschließen von Inserts
Das Mbox Pro-Interface verfügt insgesamt über vier
Insert-Buchsen (Inserts 1–4) zum Einfügen externer
Verarbeitungsgeräte, wie zum Beispiel einen EQ
oder einen Kompressor, zwischen dem integrierten
Vorverstärker des Eingangskanals und dem inte-
grierten Analog-Digital-Wandler.
Inserts 1–4
Insert-Buchsen für die externe Verarbeitung am
Mbox Pro-Interface
So fügen Sie einen externen Prozessor an einem
Eingang ein:
1
Schließen Sie mit einem 1/4-Zoll-Insert-Kabel (TRS-
Stereo-Klinkenstecker an TS-Mono-Klinkenstecker)
den TRS-Stereo-Klinkenstecker (mit 2 Ringen) an
eine der Insert-Buchsen am Mbox Pro-Interface an.
2
Schließen Sie die TS-Mono-Klinkenstecker (das
Y-Ende des Kabels) wie folgt an den externen Pro-
zessor an.
• Verbinden Sie den dem Tip (Send) am TRS-
Stereo-Klinkenstecker entsprechenden TS-
Mono-Stecker mit dem Eingang des Prozessors.
– und –
• Verbinden Sie den dem Ring (Return) am TRS-
Stereo-Stecker entsprechenden anderen TS-
Mono-Stecker mit dem Ausgang des Prozessors.
Insert-Kabel
TS-Mono-
Stecker
TRS-Stereo-
Stecker
