Kapitel 2
Mbox Mini - Hardware-Übersicht
Funktionen an der Vorderseite des Mbox Mini-Interface
Abbildung 1 zeigt Bedienelemente, Anzeigen sowie Eingangs- und Ausgangsanschlüsse an der Vorderseite
des Mbox Mini-Interface.
Pad-Schalter 1-2 Verstärkung/–20 dB
Übersteuerungs-LEDs
Phantomspeisungs-LED (+48 V)

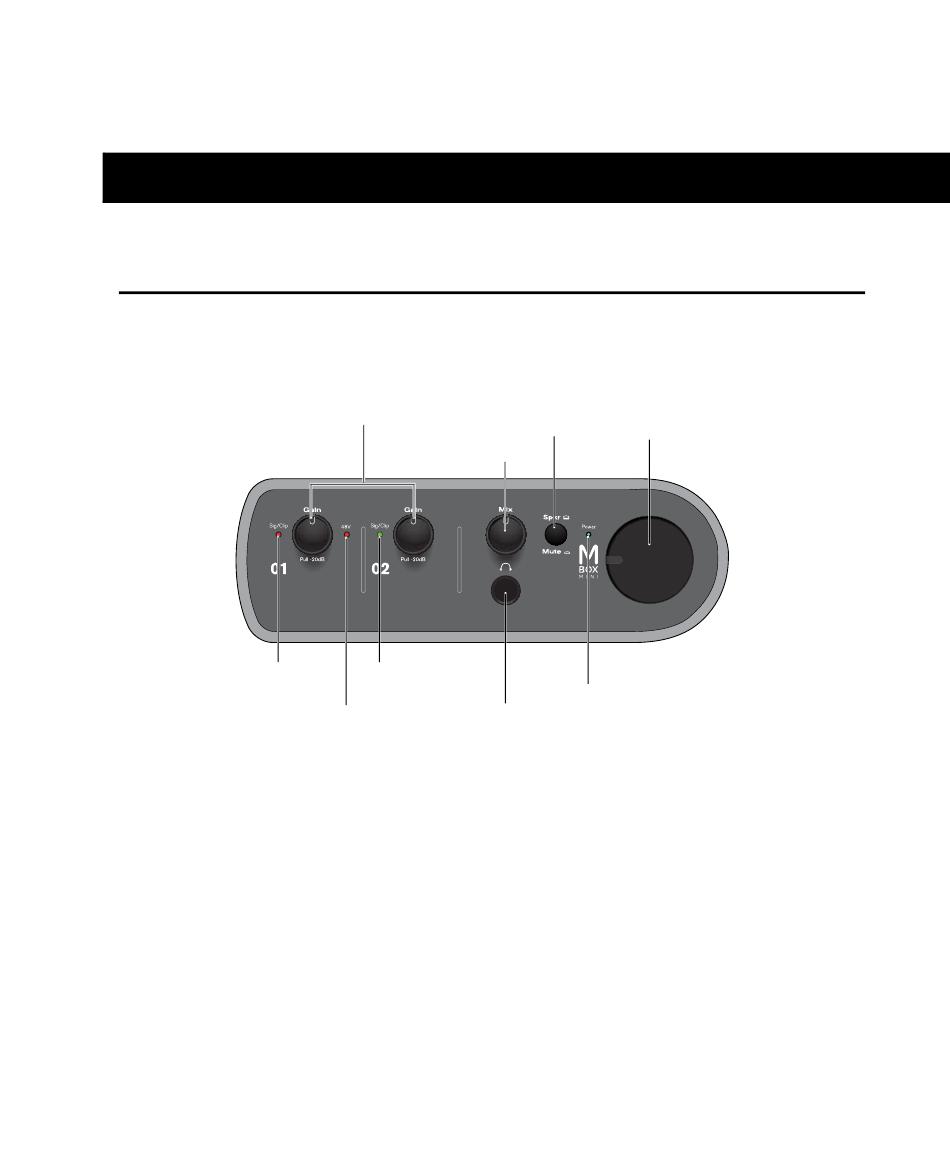

Abbildung 1. Vorderseite des Mbox Mini-Interface
Pad-Schalter 1 Verstärkung/–20 dB
Durch diesen Regler können Sie den Verstärkungs-
pegel des Eingangs 1 (Mic/Line oder DI) anpassen,
je nachdem, welcher Eingang durch den Combo/
DI-Schalter auf der Geräterückseite aktiviert ist.
Drehen Sie den Regler im Uhrzeigersinn, um die
Verstärkung (Gain) zu erhöhen, oder gegen den
Uhrzeigersinn, um die Verstärkung zu verringern.
Wenn das Eingangssignal selbst bei niedrig ein-
gestelltem Gain-Regler zu laut ist, ziehen Sie den
Gain-Regler heraus, um ein Pad zu aktivieren, das
das Signal um -20 dB abschwächt.
Schalter für
Stummschaltung
Mix (Verhältnis)
Übersteuerungs-LEDs
Kopfhörerausgang
Pad-Schalter 2 Verstärkung/–20 dB
Durch diesen Regler können Sie den Eingangs-
verstärkungspegel von Eingang 2 (Line/DI) anpas-
sen, je nachdem, welcher Eingang durch den Line/
DI-Schalter auf der Geräterückseite aktiviert ist.
Drehen Sie den Regler im Uhrzeigersinn, um die
Verstärkung (Gain) zu erhöhen, oder gegen den
Uhrzeigersinn, um die Verstärkung zu verringern.
Wenn das Eingangssignal selbst bei niedrig ein-
gestelltem Gain-Regler zu laut ist, ziehen Sie den
Gain-Regler heraus, um ein Pad zu aktivieren, das
das Signal um -20 dB abschwächt.
Master-Monitor-Regler
Power-LED
Kapitel 2: Mbox Mini - Hardware-Übersicht
5
